电动开牡蛎刀装置结构设计

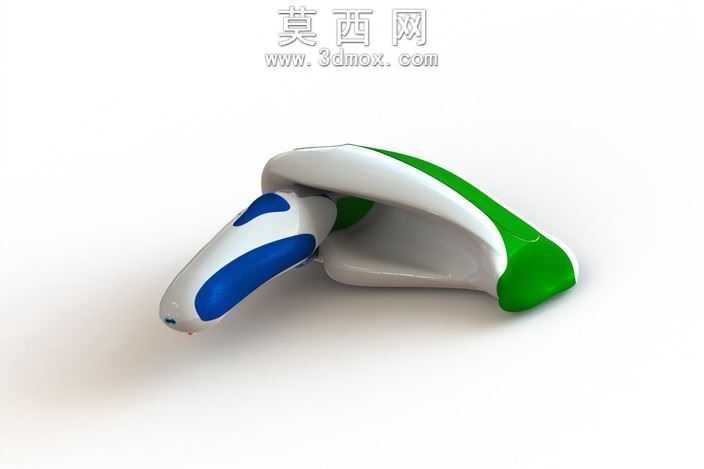

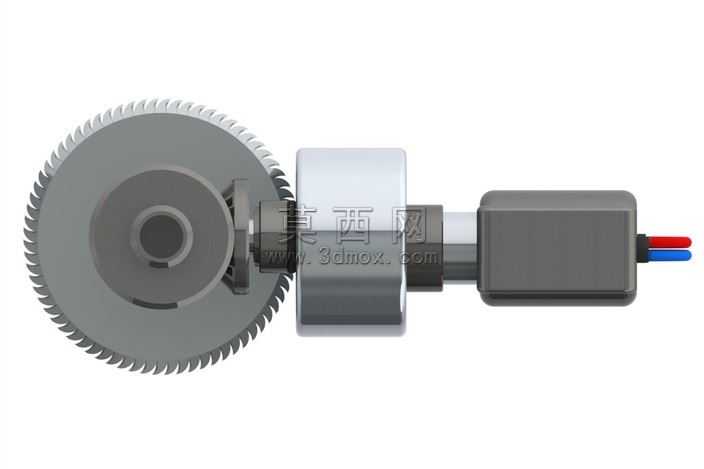

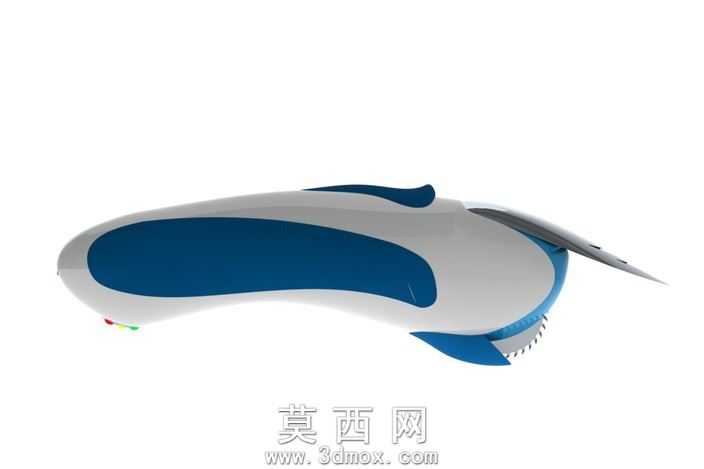

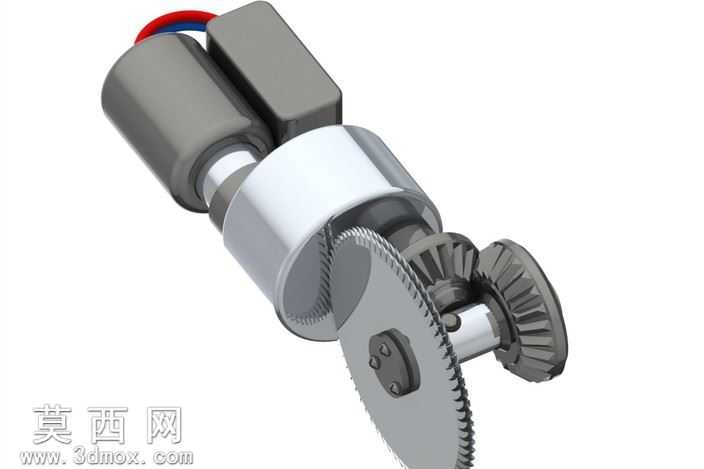

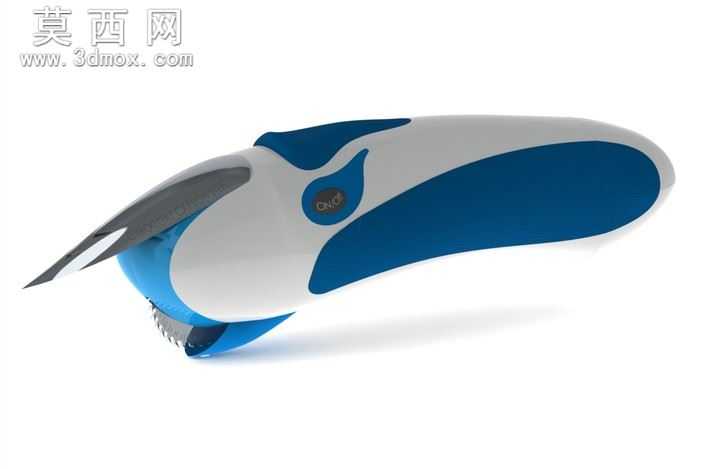

本作品为大学三年级课程项目的电动开牡蛎刀三维设计，核心设计初衷是替代传统手动开牡蛎工具，消除传统开壳操作中使用者手部易被刀刃划伤、施力不当导致牡蛎壳碎裂飞溅的安全隐患，同时大幅降低开壳操作的劳动强度，提升处理效率。整个建模过程在三维软件中完成，首先完成整体功能逻辑的梳理：装置采用微型直流伺服电机作为动力输出源，电机输出端通过联轴器连接传动轴，传动轴末端装配高精度圆形锯齿轮作为开壳执行部件，动力传递路径短、传动效率高，能够稳定输出适合牡蛎壳切割的转速与扭矩。建模阶段严格遵循机械设计规范，对每一个零部件的尺寸公差、装配关系进行精准定义：齿轮部分采用渐开线齿形设计，建模时完整还原齿顶圆、齿根圆、分度圆的参数关系，保证齿形啮合精度，同时对齿轮中心的安装孔、定位卡槽做了细节刻画，确保与传动轴的装配间隙合理，既不会出现松动晃动，也不会因过盈配合导致装配困难。电机外壳采用哑光工程塑料材质，渲染时通过调整材质的粗糙度、反射率参数，还原工程塑料特有的半哑光质感；传动轴与齿轮采用不锈钢金属材质，渲染时添加细微的金属拉丝纹理与环境反射效果，突出金属部件的坚硬质感与加工精度；电机尾部的供电引线分别做了红黑分色处理，清晰区分正负极接线，符合电气设计的常规规范。结构设计上充分考虑使用场景的实用性：整体装置采用同轴式布局，电机、传动段、切割齿轮沿同一轴线排布，整体外形规整，握持时重心靠近手部，长时间操作不易产生疲劳；切割齿轮外侧预留了防护结构的安装位，后续可加装透明防护挡板，进一步阻挡切割过程中可能产生的壳屑飞溅，提升操作安全性。设计过程中还对内部零件的排布做了优化，将所有传动部件整合在圆柱形壳体内，既减少了外部突出结构避免勾挂杂物，也让整体外观更简洁流畅。渲染阶段采用工作室级别的三点布光方案，主光从斜上方照射突出部件的轮廓层次，补光弱化暗部死黑区域，轮廓光勾勒金属部件的边缘质感，最终呈现的渲染图能够清晰展示每一处结构细节，完整还原装置的设计形态与功能特征，虽为课程项目作品，但整体结构完整、设计逻辑清晰，具备实际落地生产的参考价值。
