内螺纹连接手动球阀三维结构设计

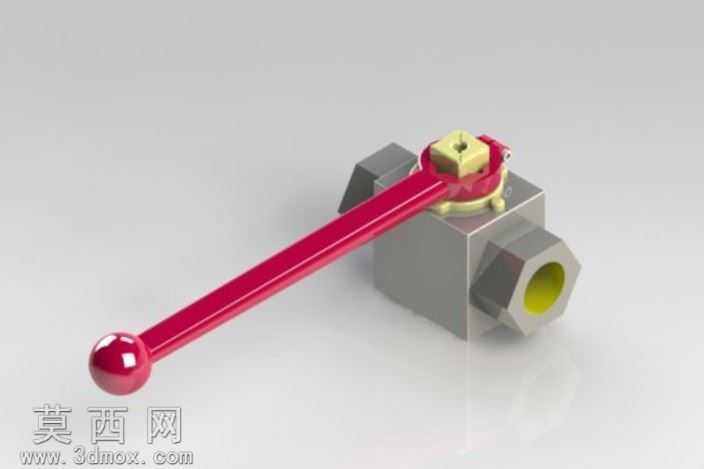

本作品为手动内螺纹球阀的三维参数化设计成果，建模阶段采用主流三维机械设计软件完成全结构1:1比例构建，首先依据通用球阀的设计规范确定公称通径、连接螺纹规格、操作力矩等核心参数，先绘制阀体的基础轮廓草图，通过拉伸、切除、倒角等基础特征命令构建出带内螺纹接口的六方阀体主体，阀体内部的流道采用等径直通设计，保证流体通过时的压损最小，内壁做平滑过渡处理避免流阻突变。其次构建阀芯结构，采用圆柱形通孔阀芯设计，阀芯与阀体的密封配合面做精密公差匹配，建模时预留密封件的安装槽位，保证虚拟装配时密封结构的干涉量符合实际装配要求。操作机构部分，长杆式手柄采用球头握持端设计，手柄与阀芯的连接部位采用扁方加销轴的固定结构，建模时还原了销轴孔、手柄限位凸台的细节，手柄表面做红色哑光材质赋予，阀体采用银灰色金属烤漆材质，阀芯密封部位采用黄色聚四氟乙烯材质区分，通过渲染环境的光影调整，清晰呈现出各部件的装配关系与结构层次。设计过程中重点考虑了手动操作的人机工程性，手柄长度经过力矩核算，保证常规工况下无需额外工具即可完成阀门的启闭操作，六方阀体结构适配标准扳手的装夹需求，方便现场管路安装时的紧固作业。整体模型完成虚拟装配后进行了干涉检查，确认阀芯90度旋转行程内无结构干涉，手柄的限位角度准确对应阀门的全开与全关位置，各连接部位的配合公差符合机械设计通用标准，既可以作为管路系统设计选型的三维参考模型，也可用于机械专业相关的阀门结构教学演示素材，帮助学习者直观理解球阀的工作原理与内部构造。
