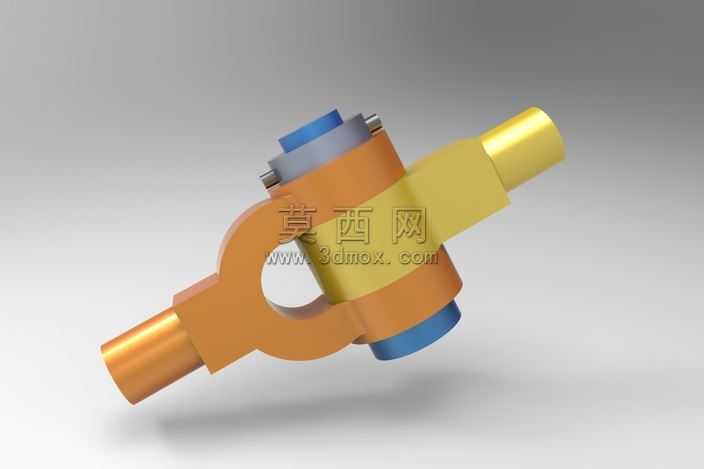

汽车转向节联合连接结构三维设计

本作品为汽车转向系统核心连接部件的三维建模设计，采用主流三维参数化建模软件完成全流程制作，整体建模过程严格遵循机械设计的尺寸规范与装配逻辑。建模阶段首先拆解部件的功能结构，将整体划分为叉形连接主体、横向销轴、端部限位组件三个核心模块，分别进行参数化草图绘制，通过拉伸、旋转、切除等基础特征命令构建各零件的基础实体，再针对配合面、倒角、圆角等细节特征进行精细化处理，保证各零件的尺寸公差符合实际装配要求，所有配合面均预留合理的装配间隙，避免出现干涉问题。材质与渲染阶段，根据零件的实际应用场景分配对应材质，叉形主体采用铸钢材质，调整漫反射、粗糙度参数还原铸钢件的哑光金属质感；横向销轴采用调质合金钢材质，设置适当的金属反光度体现精加工表面的光洁特性；端部限位组件采用蓝色工程塑料与金属紧固件搭配，通过材质色彩的区分清晰展现不同零件的功能分区。渲染阶段采用三点布光方案，主光提供主要照明突出部件的整体轮廓，辅光消除暗部死黑区域，补光勾勒零件边缘的金属高光，搭配浅灰色渐变背景突出模型主体，最终渲染效果清晰展现部件的结构层次与材质特征。设计思路上，该转向节联合结构重点优化了受力传递路径，叉形主体的环形连接位可实现与转向拉杆的稳定铰接，横向销轴贯穿主体实现两个方向的力矩传递，端部的限位结构可防止销轴工作过程中出现窜动，整体结构在保证连接强度的前提下尽可能缩减了冗余体积，兼顾了轻量化与可靠性要求，可直接用于转向系统的结构验证、装配模拟以及教学演示场景，建模过程中所有特征均保留参数化编辑属性，可根据不同车型的参数需求快速调整尺寸，适配不同的载荷与安装空间要求。
