带和平标识托盘玻璃啤酒杯组合设计

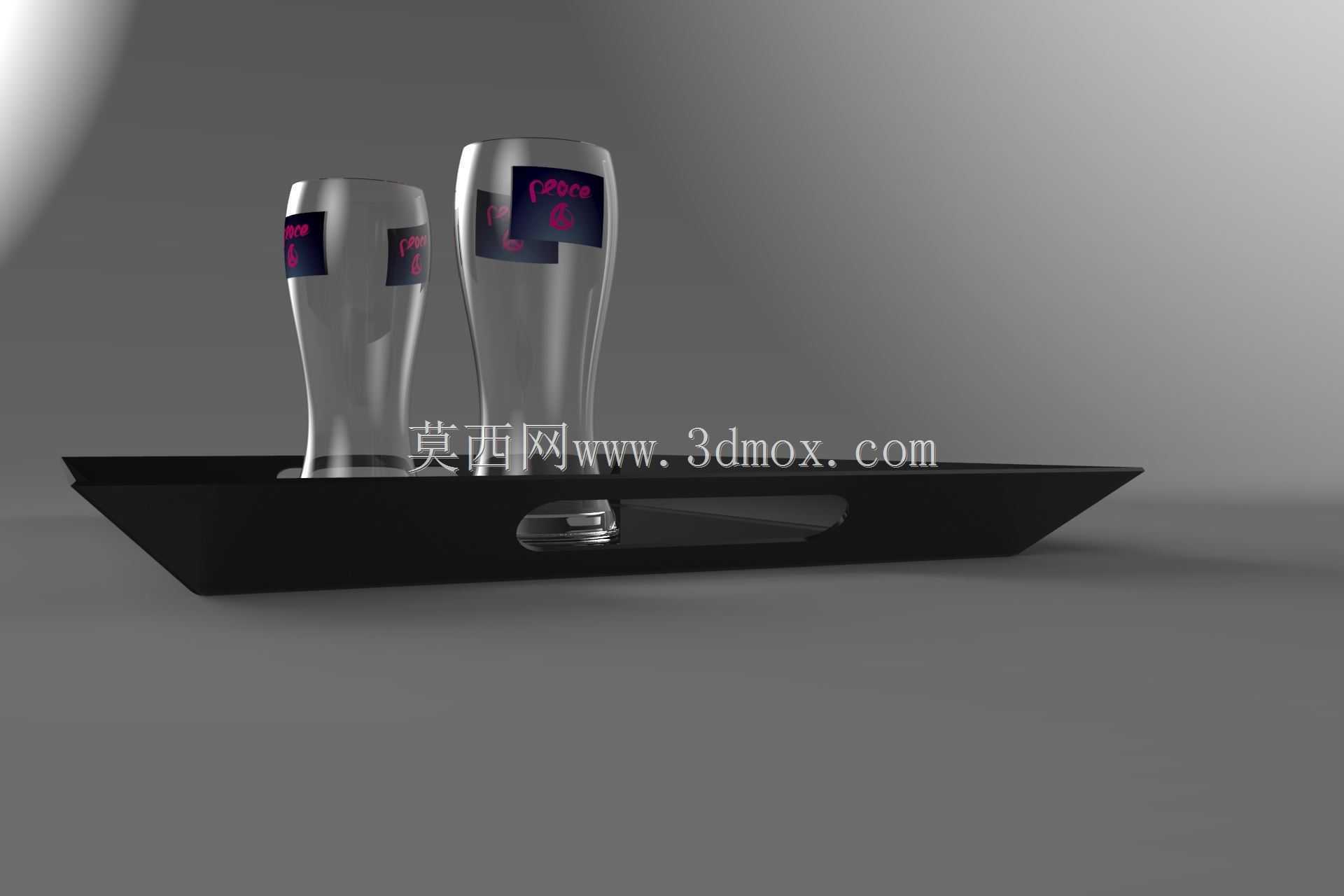

　　这套酒具组合的三维建模，最初是为高端餐饮空间的陈设展示、商用酒具开模前的结构验证做的数字化底稿，日常应用覆盖清吧餐台摆台、主题餐饮空间软装陈列、文创酒具周边开发打样多个场景，区别于常规量产酒具的通用结构，这套组合在建模阶段就同步考虑了玻璃吹制成型的工艺边界、托盘钣金折弯的工序合理性，以及日常使用中的握持防滑、液体盛放防溢、叠放收纳的空间利用率问题。先看啤酒杯的结构设计，杯身采用收腰曲线造型，下半段靠近底座的位置做了加厚环形凸台，一方面是增加杯体放置时的配重稳定性，避免桌面轻微磕碰就出现倾倒洒液的问题，另一方面这个凸台刚好匹配手指握持的受力位置，倒满冰啤酒的时候，杯壁凝结的冷凝水会顺着凸台下方的导水斜面流到杯底，

　　不会顺着杯身滑到握持的手掌位置，解决了常规直身啤酒杯握杯湿手的常见痛点。杯身的和平标识做了浅浮雕式的内凹处理，建模时特意把标识的凹陷深度控制在0.8毫米，边缘做了R0.3的圆角过渡，既保证标识在玻璃透光下有清晰的视觉呈现，又不会因为凹陷过深导致玻璃吹制时出现壁厚不均、冷却后应力集中开裂的问题，杯口做了1.2毫米的卷边处理，贴合唇部饮用的触感，同时卷边结构也能提升杯口的抗冲击强度，减少日常清洗、碰杯时的崩边概率。杯底采用加厚的平底结构，内部做了轻微的凹面处理，放置在光滑台面的时候能形成微小的负压吸附层，进一步提升放置稳定性，同时杯底的外边缘做了0.5毫米的倒角，避免玻璃底边和硬质台面摩擦产生划痕，也减少搬运时的磕碰崩角风险。

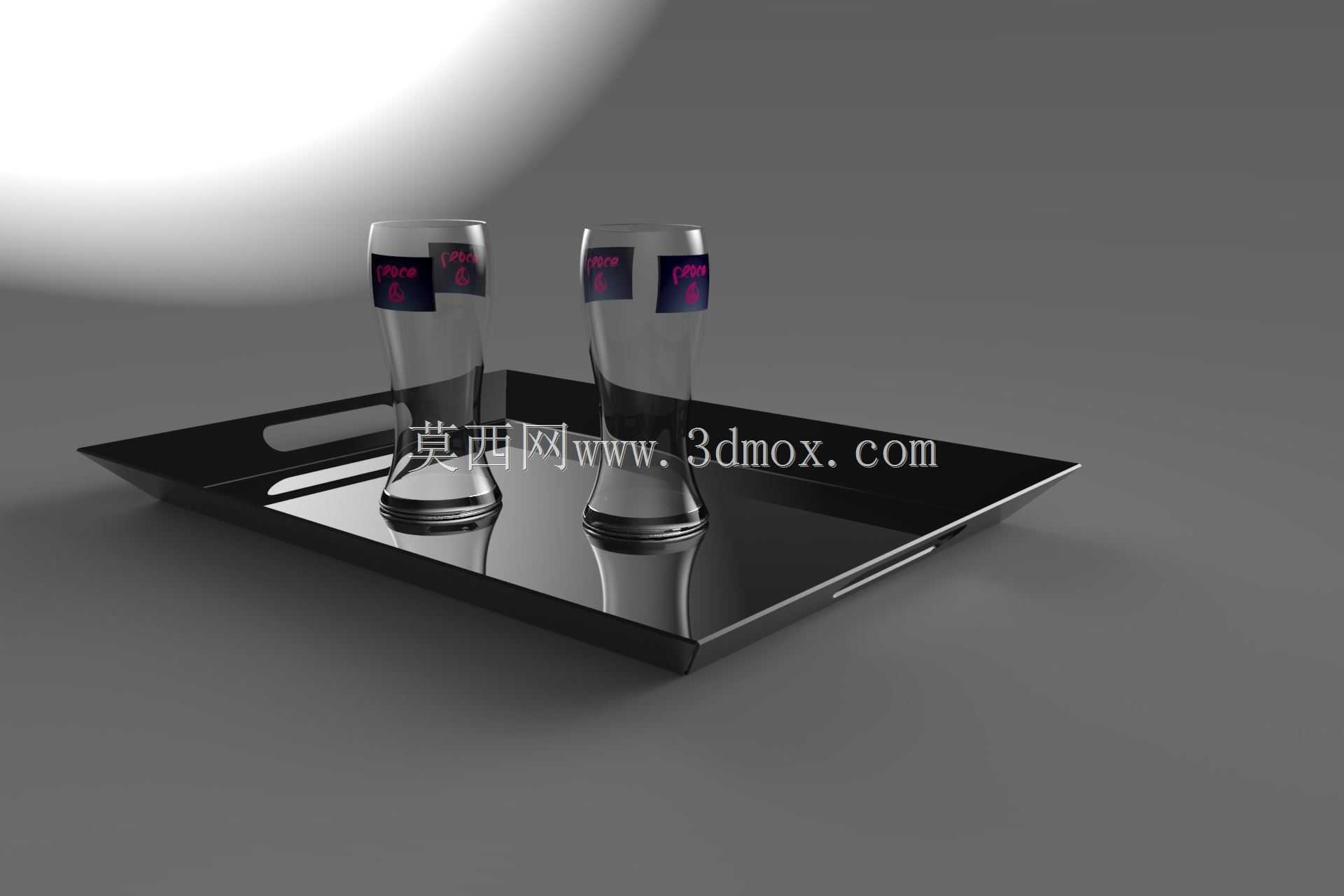

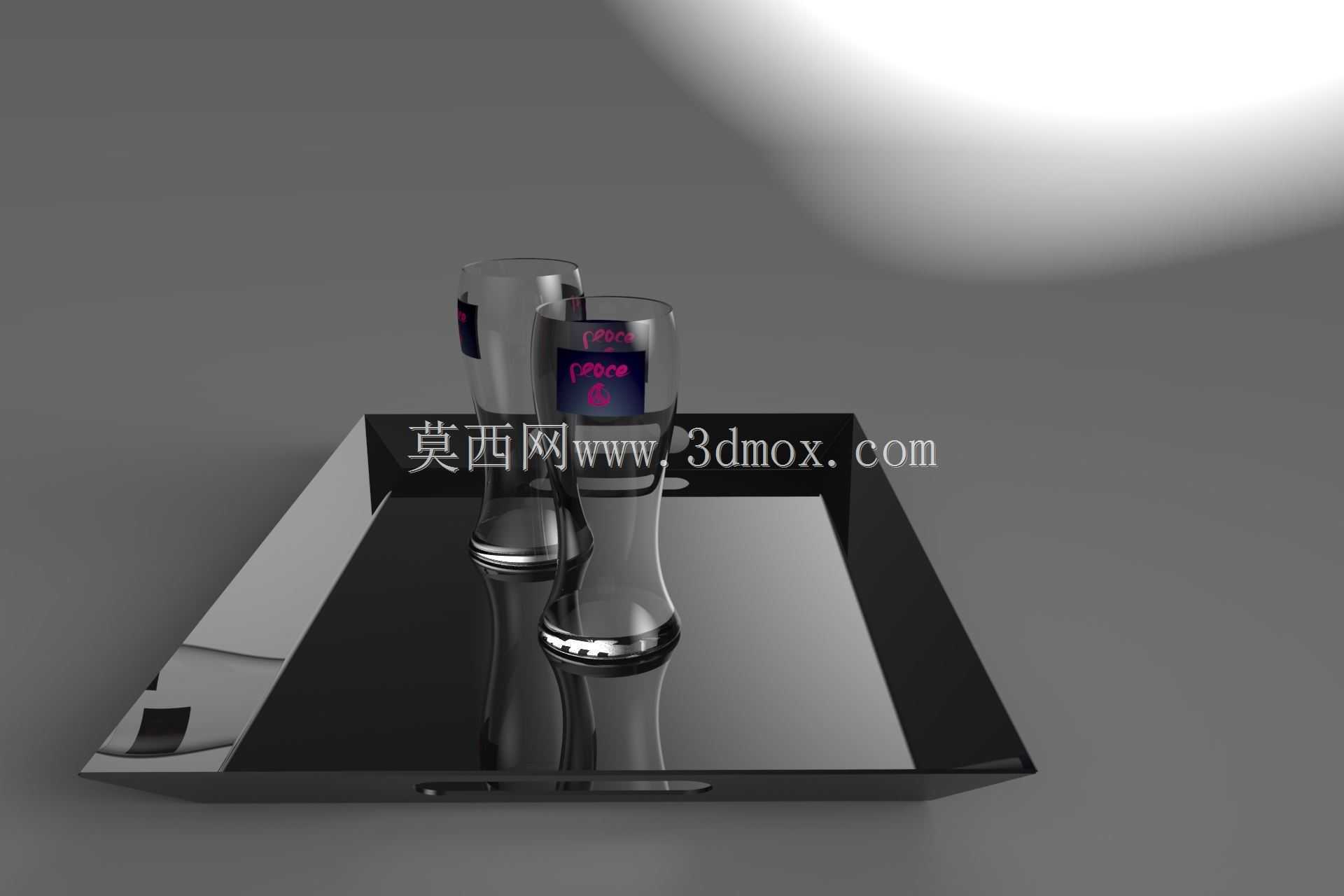

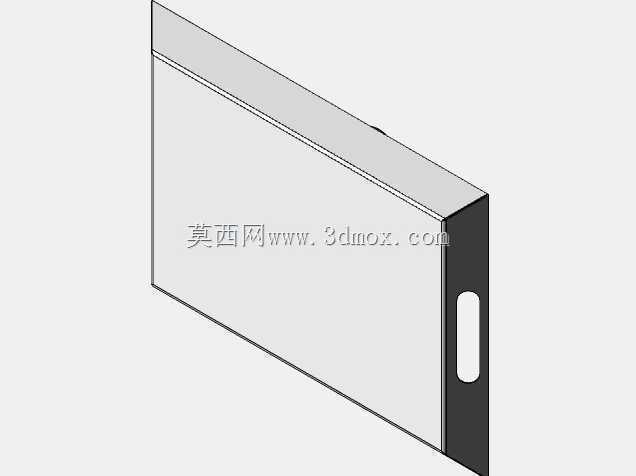

　　再看配套的方形托盘，建模时采用了四周翻边的结构设计，翻边高度设置为15毫米，翻边的内倾角做了5度的斜度，一方面是防止托盘上的洒落液体流到台面上，另一方面这个斜度刚好适配多个杯子叠放收纳时的导向，杯子放入托盘的时候能顺着斜面自动滑到预设的放置位置，不需要刻意对齐。托盘的四个边角做了R10的圆角过渡，避免尖锐边角在使用过程中剐蹭衣物或者磕碰人体，托盘底面的四个角位置预留了3毫米厚的防滑脚垫安装位，脚垫安装后托盘整体抬升1.2毫米，既避免托盘底面和台面直接摩擦产生划痕，又能让托盘下方保持空气流通，防止冷凝水积在托盘底部和台面之间形成水渍印。托盘的表面做了镜面抛光的结构预留，建模时把表面的平面度公差控制在0.1毫米每100毫米长度范围内，

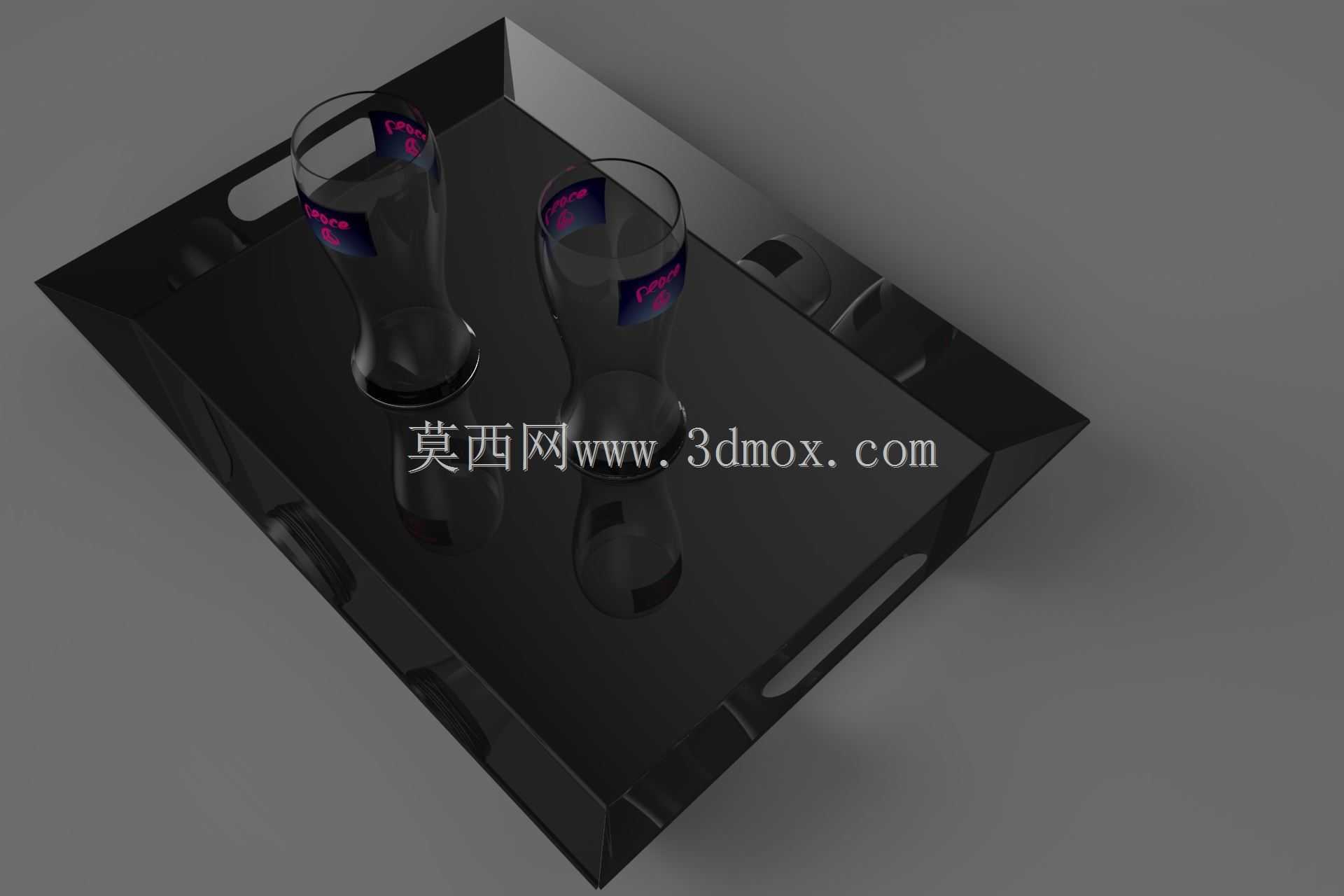

　　保证抛光后能形成清晰的反射效果，和玻璃酒杯的通透质感形成视觉呼应，托盘的侧壁厚度设置为1.2毫米，在保证整体结构刚性、端取时不会出现明显形变的前提下，尽可能降低整体重量，减少服务人员端取多杯酒水时的负重。在建模的装配验证阶段，特意做了干涉检查和使用场景模拟：两个杯子放置在托盘上时，杯身之间的最小间隙保持在20毫米以上，避免端取托盘行走过程中杯身互相碰撞发出异响，甚至出现碰裂的情况；杯子放入托盘后，杯身最高点距离托盘翻边顶部的高度差控制在120毫米，端取时手掌可以自然搭在托盘翻边位置，不会碰到杯壁影响握持稳定性。同时建模时也考虑了工业化生产的脱模需求，所有玻璃件的拔模斜度控制在1度以上，所有金属托盘的折弯内角都预留了和板材厚度匹配的折弯R角，不需要后续额外做工艺补正就能直接对接模具开模、钣金加工的生产流程，减少从三维模型到实物落地的调整成本。另外针对主题餐饮的定制需求，杯身的标识位置做了参数化关联，后续如果需要更换不同的主题标识，只需要替换对应位置的草图特征就能快速生成新的模型版本，不需要重新搭建整个杯身的曲面结构，提升后续衍生设计的迭代效率。
