星形管架构件玻璃采光穹顶结构设计

　　这类星形管架穹顶结构，多应用于大型公共建筑中庭、商业综合体采光顶、文旅场馆入口罩棚等场景，核心作用是在大跨度无中柱的空间上方，形成兼具结构承载与采光功能的围护顶部，替代传统混凝土封顶带来的封闭压抑感，同时通过通透的玻璃面板引入自然采光，降低建筑日间照明能耗。从结构功能来看，管架主体承担穹顶自身自重、玻璃面板荷载、屋面活荷载以及风载、雪载等外部作用力，所有杆件通过节点连接形成空间受力体系，星形的放射状排布让荷载可以沿着管架均匀传递到下部支撑环梁上，避免局部应力集中导致的杆件变形。设计过程中首先要确定穹顶的矢跨比，常规这类采光穹顶矢跨比控制在1/5到1/7之间，既保证穹顶曲面的排水坡度，避免积水积灰，

　　也不会因矢高过大增加不必要的杆件用量与施工难度。管架构件多采用圆形截面管材，相比方管截面，圆管在各个方向的截面惯性矩一致，更适配穹顶空间多方向受力的特点，同时圆管表面的流线型特征能有效降低风阻，减少强风天气下的结构风振响应。玻璃面板的安装窗口是在管架分格后预留的，每块玻璃的支撑边界都对应管架构件的分格节点，设计时需要考虑玻璃与金属管架之间的柔性连接，预留温度变形余量，避免季节温差导致玻璃挤压碎裂，同时密封胶条的选型要匹配玻璃与金属的热膨胀系数，保证长期使用过程中的水密性和气密性，防止雨天渗漏。安装边界方面，穹顶下部的支撑环梁需要与建筑主体结构的预埋件可靠连接，环梁自身要具备足够的刚度，抵消穹顶结构传递下来的水平推力，

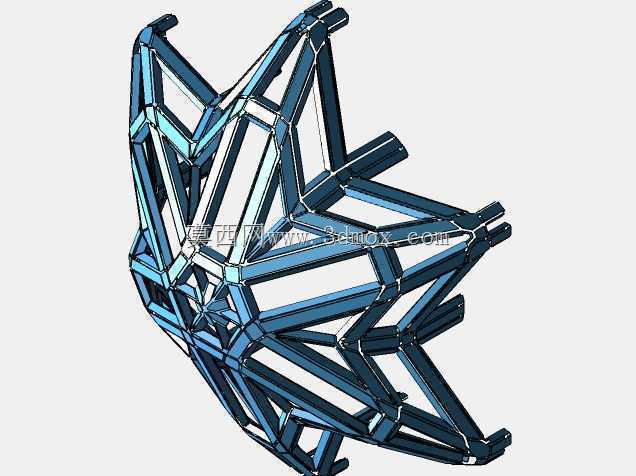

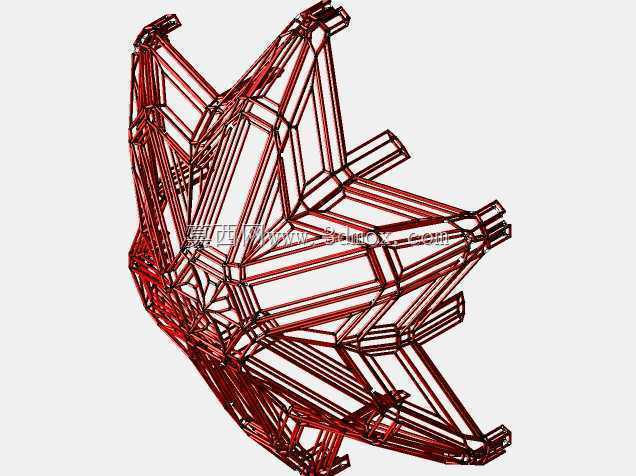

　　避免环梁变形牵拉穹顶杆件导致节点松动。星形排布的管架从穹顶中心的汇交节点向外放射延伸，每一层环向杆件将放射状的径向杆件连接成整体，形成类似桁架的空间受力单元，相比普通经纬分格的穹顶结构，星形分格的视觉辨识度更高，光线透过玻璃投射到室内地面时会形成独特的星形光影效果，兼具结构实用性与建筑装饰性。在节点设计上，中心汇交节点是整个结构的关键，所有径向主管都在该节点交汇，需要采用相贯线切割保证杆件拼接精度，必要时可增设节点加强板，分散多根杆件交汇带来的集中应力；环向杆件与径向杆件的连接节点则要兼顾安装便利性，可采用预制节点件现场栓接的方式，减少现场焊接工作量，同时保证安装精度。玻璃面板通常采用钢化夹胶玻璃，

　　即便受外力破碎也不会形成坠落的尖锐碎块，保障下方人员安全，玻璃与管架之间的压块要均匀布置，每块玻璃的压点数量根据玻璃尺寸计算确定，避免玻璃局部受力不均产生自爆。这类结构在实际应用中还要考虑后期维护的便利性，管架上可预留检修马道的连接点位，方便后期清洁玻璃、检查密封胶条老化情况以及杆件防腐涂层的完好度，所有金属构件表面都要做防腐处理，适配户外露天的使用环境，延长结构整体使用寿命。
