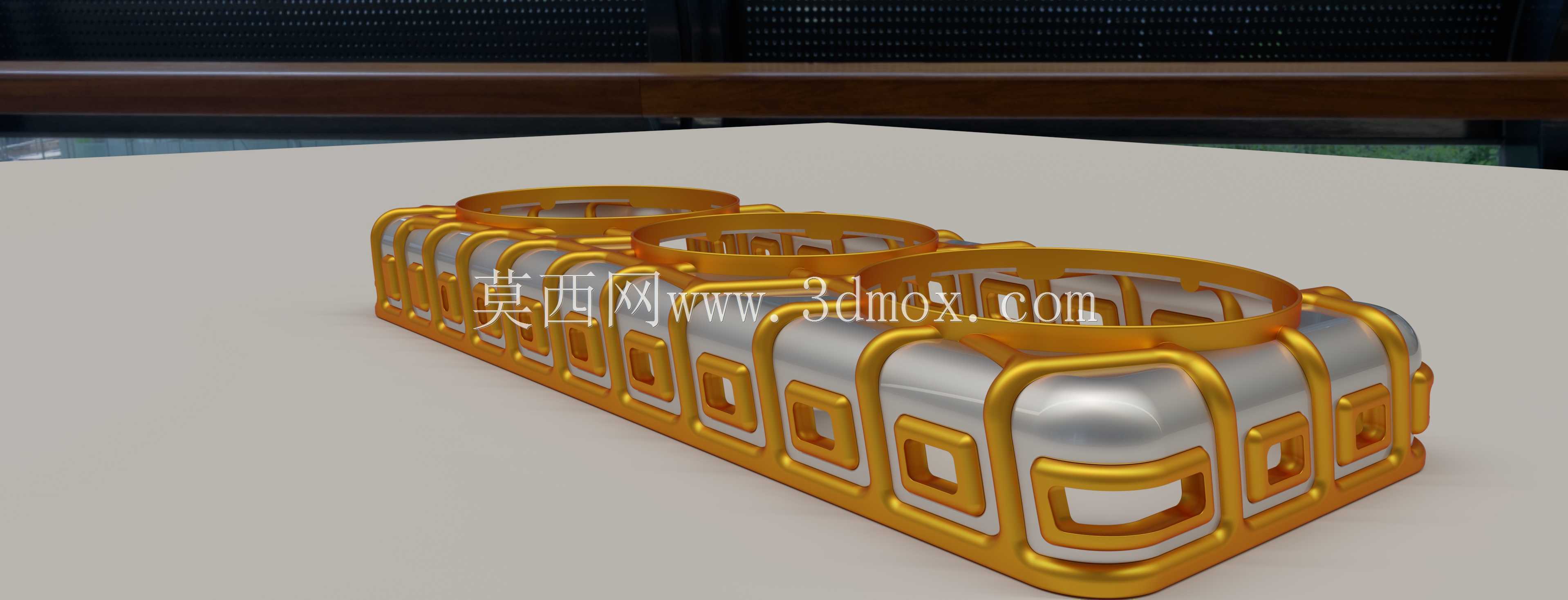

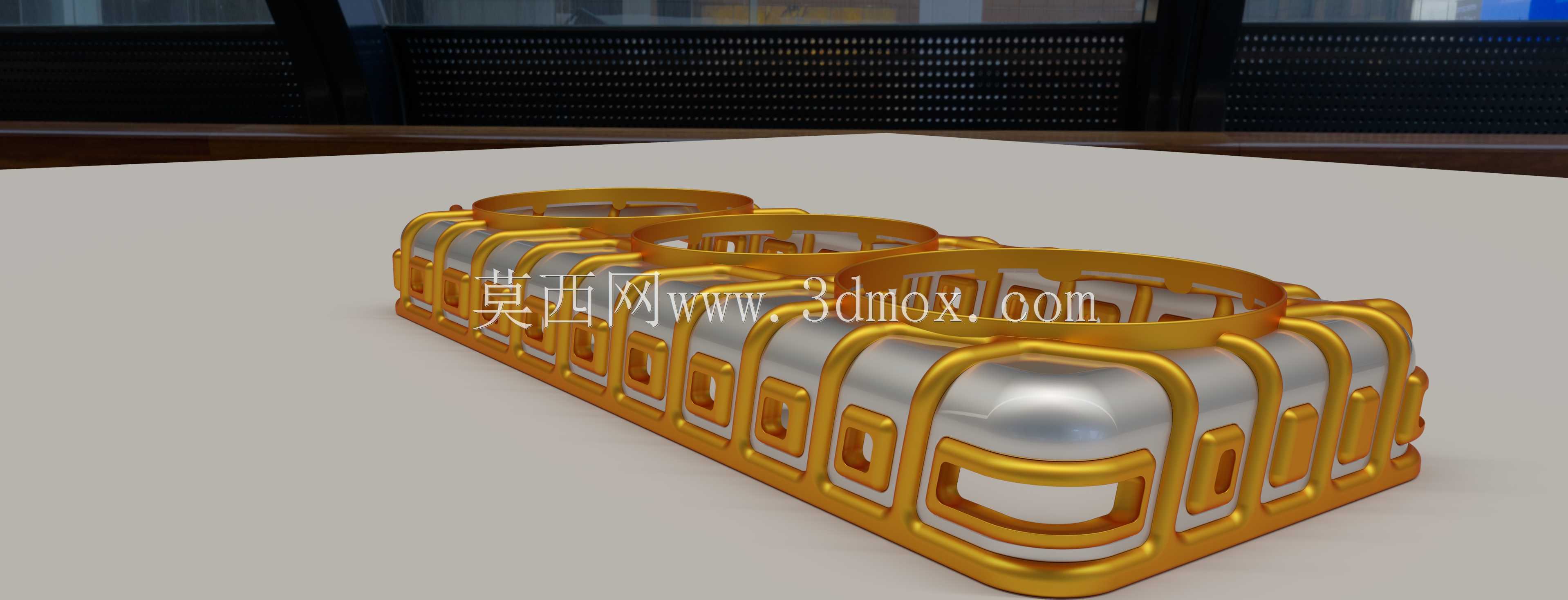

带镂空加强筋的三腔塑料防护盖结构

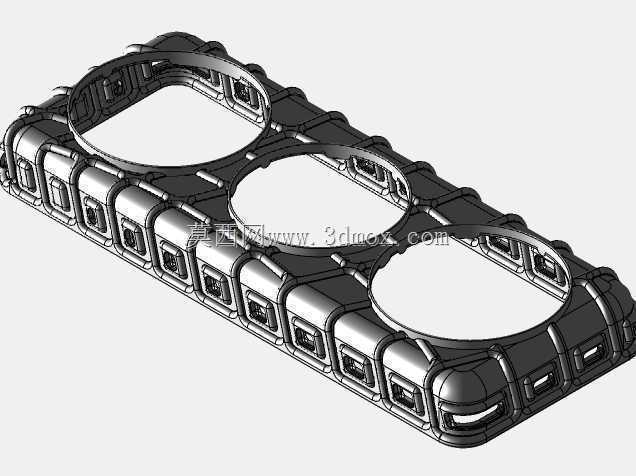

　　日常做小型机电产品的外置防护结构设计时，这类带镂空加强筋的塑料盖是很常见的选型方向，很多人做这类结构容易陷入两个极端，要么为了强度把壁厚做的过厚导致注塑缩痕、成本飙升，要么为了省料把筋位做的太稀疏，装配后受外力容易翘曲变形，这个结构的筋位排布逻辑其实很值得参考。先从实际应用场景说，这类三腔布局的塑料盖，大多用在小型多联接线端子排的外部防护、桌面式多通道小型气阀组的顶部防尘遮挡，或是便携检测设备的电池仓分腔防护上，三个独立的环形腔位刚好对应三个并排布置的外露功能部件，既可以给每个部件留出独立的操作空间，又能通过外围的连续筋位把三个腔位连成一个整体，避免分件装配带来的缝隙不均问题。从功能特性上看，外层的连续包边做了圆角过渡，

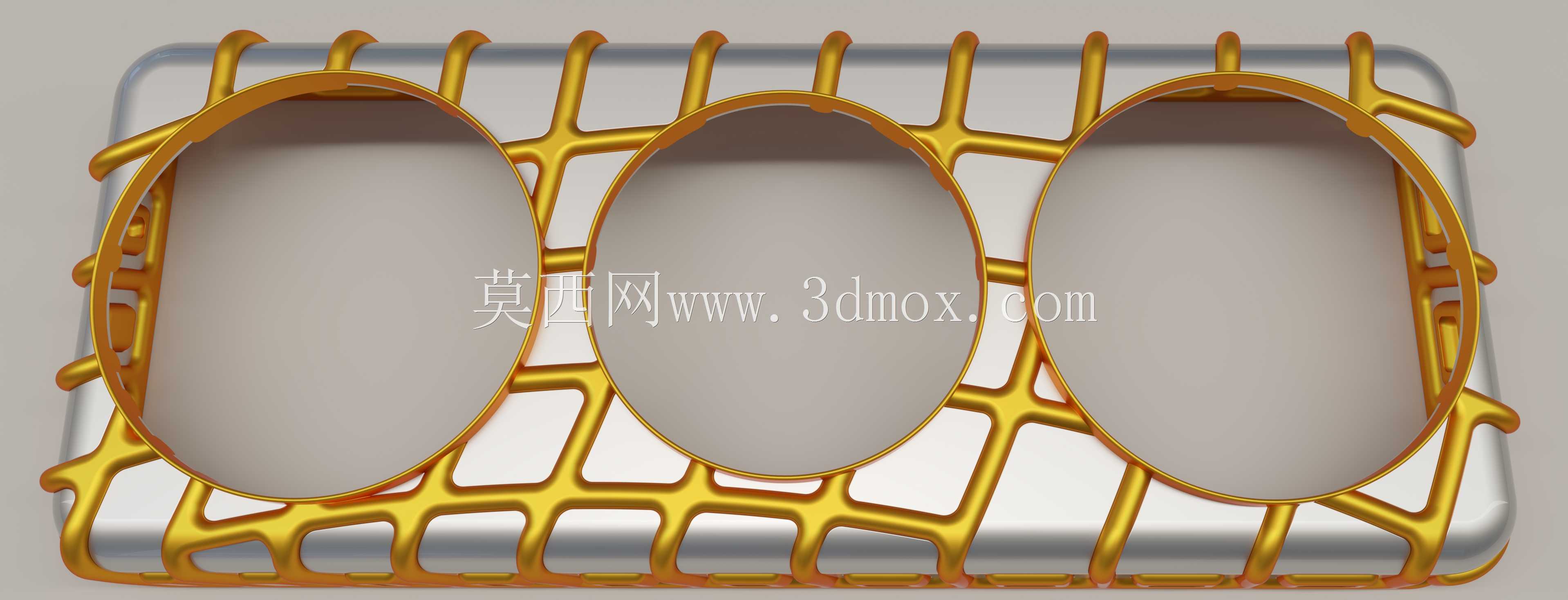

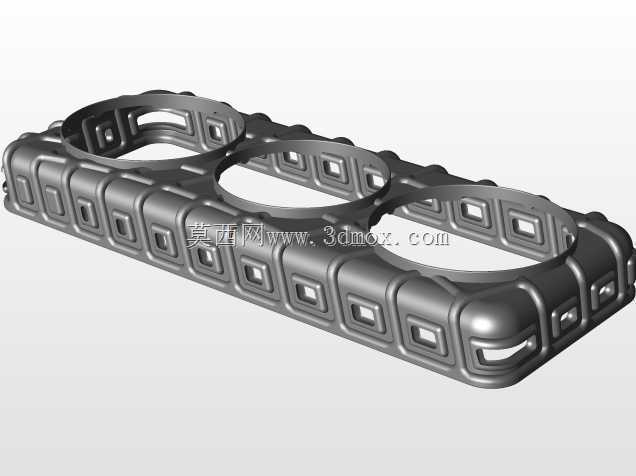

　　没有尖锐的棱角，装配时不会划伤操作人员的手部，也能减少跌落时边角应力集中导致的开裂风险；表面的方形镂空不是单纯为了减重，每个镂空的边缘都做了等宽的加强凸缘，相当于在平面上布置了连续的网格状加强筋，比同等重量的实心平板结构抗弯曲强度高40%左右，同时镂空位置可以直接观察内部部件的工作状态，不用频繁拆开盖子检查，也能给内部发热的电子元件留出对流散热的通道，避免密闭空间积热导致元件寿命缩短。设计思路上，这个结构的壁厚做了均匀等厚处理，所有筋位的厚度都控制在主体壁厚的0.6倍以内，注塑生产时不会因为厚薄不均产生表面缩痕，也能减少冷却过程中的内应力，降低成品翘曲的概率；三个环形腔的内侧都做了微小的脱模斜度，方便注塑开模时顺利顶出，

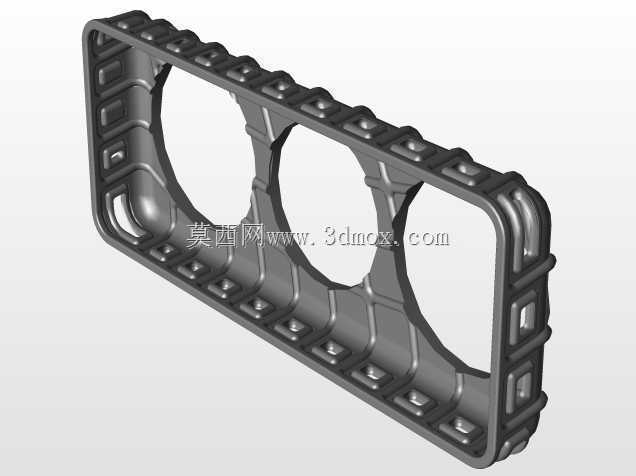

　　不需要做复杂的侧抽芯结构，能有效降低模具的加工成本；底部的配合边缘做了一圈定位止口，和下方的基座装配时可以直接卡入定位，不需要额外做定位柱就能保证装配位置准确，配合间隙控制在0.1mm以内，既可以阻挡日常环境中的灰尘进入内部，又不会因为间隙过小导致装配卡滞。再说到安装边界的尺寸逻辑，整体的长宽比例按照三个腔位等距排布设计，相邻两个环形腔的中心距和腔位本身的内径保持固定比例，保证每个腔位对应的内部部件都有足够的操作空间，不会出现相邻部件操作时互相干涉的问题；整体高度控制在刚好覆盖内部部件突出高度的基础上，预留了1mm的安全间隙，避免装配时盖子压到内部元件的引脚或是连接线路；外围的包边宽度统一，安装时可以沿着包边布置一圈自粘式密封泡棉，

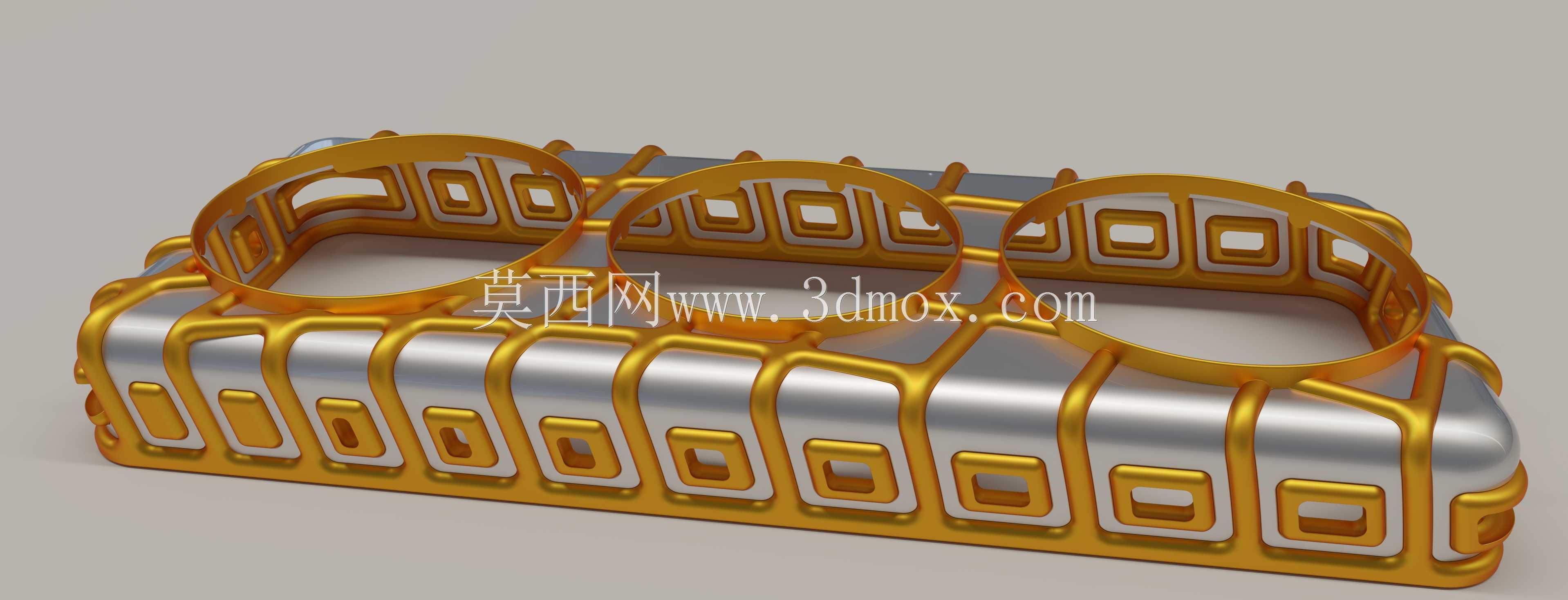

　　在有防潮需求的场景下直接粘贴就能达到IP54左右的防护等级，不需要重新修改结构开模。很多新手做这类塑料盖设计时，容易把加强筋做的又高又密，觉得这样强度更高，实际上筋位过高容易在注塑时出现困气烧焦的问题，筋位过密则会增加模具加工的难度，还会让整个零件的重量不必要的增加，这个结构的筋位高度和厚度比例控制在3:1，既保证了足够的结构强度，又规避了注塑生产的常见缺陷。另外，三个环形腔的顶部边缘做了圆弧翻边，当需要从腔位位置插拔内部的接头或是调整旋钮时，翻边的圆弧面不会刮伤连接线缆的外皮，也不会在操作人员操作时硌手，细节处理很贴合实际使用的需求。在材料选型上，这类结构一般选用ABS或是PP塑料注塑成型，ABS的表面光泽度好，结构强度高，适合用在对外观有一定要求的民用设备上，PP的韧性更好，耐弯折不容易开裂，适合用在需要经常拆装的工业设备场景，两种材料都可以适配这个结构的壁厚设计，不需要调整结构参数就能直接生产。
