六刃长笛螺旋锥形倒角刀具

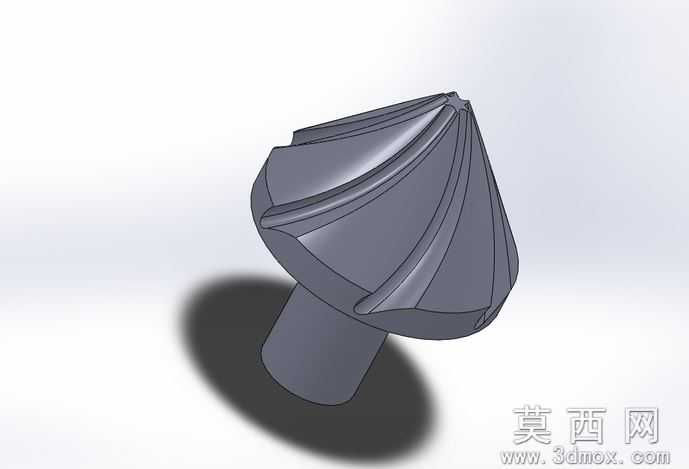

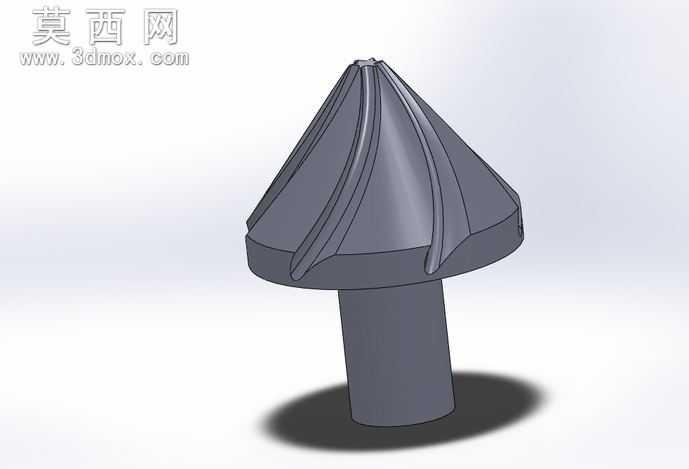

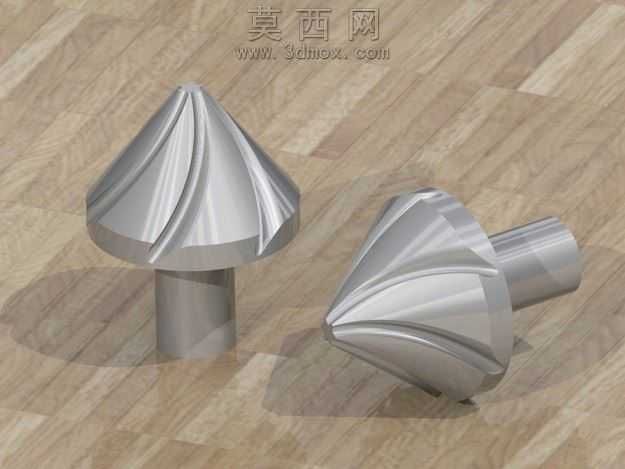

本款锥形刀具采用SolidWorks三维建模软件完成全参数化设计，建模过程中首先以刀具中心轴线为基准建立基准面与基准轴，通过旋转凸台命令生成刀具的圆柱柄部与锥形基体，柄部直径与锥面锥度严格遵循通用五金刀具的装夹与切削参数标准，保证后续可适配常规夹头装夹使用。刀齿部分采用螺旋扫掠命令生成六组长笛形螺旋刃口，刃口螺旋角经过反复参数调试，兼顾切削过程中的排屑流畅度与刃口结构强度，每道刃口的前角、后角均通过拉伸切除与圆角命令做精细化处理，避免刃口应力集中导致的使用崩损。建模完成后通过软件自带的渲染模块完成效果呈现，材质选用硬质合金刀具常用的钨钢材质参数，调整金属粗糙度、反光度与环境光影，还原真实刀具的哑光金属质感，同时添加地面阴影效果增强模型的立体感与真实感。结构设计上，锥形刀头的刃口从锥顶一直延伸至柄部衔接位置，可适配不同孔径的倒角、去毛刺加工需求，六刃的排布设计相比常规三刃、四刃倒角刀，单次进给可完成更多切削量，同时降低每片刃口的切削负载，延长刀具整体使用寿命。设计过程中重点考量了刀具的实际加工场景，针对窗体类零件的特定形状加工需求，优化了锥面的角度参数与刃口的螺旋走向，保证加工过程中切削力均匀分布，减少加工振纹，提升加工面的光洁度。模型完成后还做了干涉检查与结构强度仿真，确认刃口与基体衔接处无应力薄弱点，柄部与装夹结构的尺寸公差符合行业通用标准，可直接导出工程图用于后续的生产加工，也可导入其他三维软件做进一步的切削仿真验证。
