模具攻丝加工用传动执行机构结构

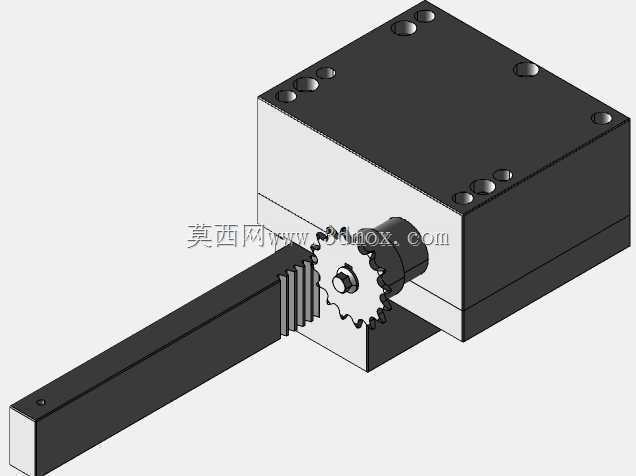

　　这套结构面向模具零件攻丝工序的实际加工需求设计，核心解决模具内嵌螺纹孔加工时的动力传递、行程导向与多工位同步加工问题，在冲压模、注塑模的模板、镶件螺纹加工场景中适配性较强。从实际加工场景来看，模具零件的螺纹孔多分布在模板平面、侧抽芯机构安装位、镶件固定位，部分孔位距离零件边缘较远，常规台式攻丝机的主轴行程难以覆盖深腔位置的孔位加工，这套结构通过立式导向柱与横向滑移箱体的组合，可将攻丝动力头延伸至模具型腔内部的指定工位，避免二次装夹带来的位置度误差。结构的动力输入侧设置有外露的齿轮啮合位，可直接对接机床主轴或者伺服动力头，输入的旋转动力经过箱体内的多级齿轮组完成减速增扭，匹配不同规格丝锥的切削扭矩需求，

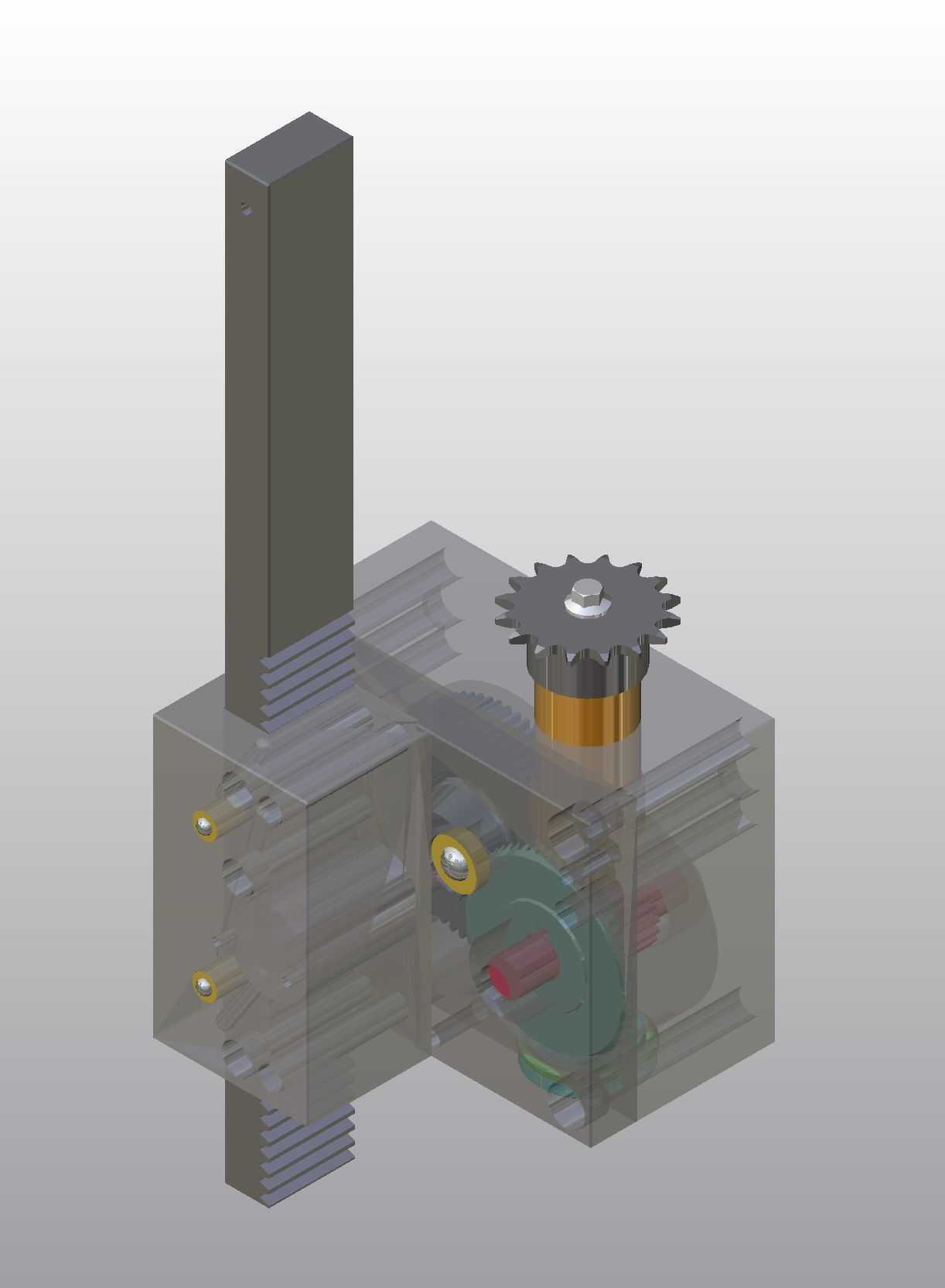

　　针对M3到M12范围内的常用模具紧固螺纹，可通过更换箱体内对应传动比的齿轮副调整输出转速，适配不同材质模具钢的攻丝线速度要求，比如加工Cr12MoV淬硬模板时调低输出转速，加工铝合金模具镶件时可提高转速提升加工效率。箱体采用半透明示意的剖视表达，能清晰看到内部的齿轮排布、传动轴支撑位与行程限位结构，设计时将输入轴与输出轴呈垂直交错布置，充分利用模具安装工位的侧向空间，避免立式攻丝时的排屑空间被结构件遮挡。立式导向柱的截面尺寸经过校核，可承受攻丝过程中产生的径向切削力，导向柱与箱体之间设置有滑移衬套，保证攻丝进给时的直线度，导向柱上下两端预留有安装固定位，可直接锁紧在机床工作台或者专用工装的基板上，

　　安装时只需保证导向柱的母线与攻丝进给方向平行，即可满足孔位的垂直度要求，安装边界的容错空间控制在0.02mm每百米行程范围内，常规车间的装配条件即可完成调试。输出端的齿轮轴直接连接丝锥夹头，夹头位置设置有扭矩过载保护的预留安装位，当丝锥碰到硬点或者排屑不畅扭矩超标时，可自动切断动力传递，避免丝锥断裂在模具零件内造成零件报废。结构的横向滑移行程覆盖常见中小型模具的型腔宽度范围，单次装夹即可完成同一平面上多个孔位的攻丝作业，不需要反复调整工件位置。从设计思路上，这套结构没有采用复杂的电控组件，全部通过机械结构完成动力传递与行程控制，可靠性更强，适合模具加工车间多油污、多切削液的作业环境，日常维护只需定期给齿轮副与导向衬套加注润滑脂即可，

　　不需要复杂的校准流程。箱体的外形尺寸经过优化，在保证内部齿轮安装空间与结构刚度的前提下，尽可能缩小外部轮廓，避免加工过程中与模具的凸出结构发生干涉，箱体侧壁预留有排屑缺口，攻丝过程中产生的金属切屑可顺着缺口直接排出，不会堆积在箱体内影响齿轮啮合精度。传动轴的支撑位采用双轴承布置，可抵消攻丝过程中产生的轴向力与径向力，延长结构的使用寿命，输出轴的端面跳动控制在0.01mm以内，保证攻丝后的螺纹孔垂直度符合模具装配的精度要求。
