双向通断控制开关结构设计方案

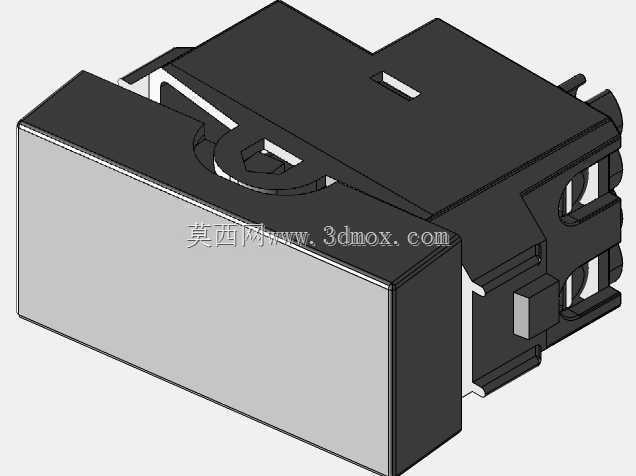

　　在低压配电回路、小型设备控制工位、民用电气终端的线路切换场景里，这类双向开关承担着双回路通断切换、负载供电方向调整的核心作用，区别于单刀单掷的普通通断开关，它能在两个独立回路间实现无额外转接的切换操作，省去了并联两个单控开关的布线冗余，在小型机电设备的正反转控制、双路照明回路切换、备用电源手动投切的工位上十分常见。从结构设计逻辑来看，这款开关的外壳采用方正梯台造型，上盖做了斜切导向处理，既避免了直角棱边在安装操作时的磕碰风险，也能让按压操作的受力方向更贴合人手按压的自然角度，内部的动触头组件采用翘板式结构，配合两侧的静触点排布，扳动操作件时能实现动触头在两个静触点间的快速跳转，减少触头拉弧的持续时间，延长触点的使用寿命。安装边界上，

　　这款开关的底座预留了标准的卡装槽位，适配常规86型暗装底盒或是设备面板的标准开孔尺寸，整体外轮廓的长宽尺寸控制在常规面板开关的适配范围内，接线端子设置在底座的下部腔体，做了隔筋分隔不同回路的接线位，避免不同极性的导线误碰造成短路，操作件的扳动行程控制在合理区间，既不会因为行程过短造成误触发，也不会因为行程过长导致操作手感生涩。从功能特性上看，开关的接触部件采用弹性铜质基材，表面做了耐磨抗氧化处理，能保证长期通断操作后的接触电阻稳定，不会因为触点氧化造成接触不良、发热打火的问题，外壳材质选用阻燃绝缘的工程塑料，能满足低压电器的耐燃等级要求，即使内部出现短时拉弧也不会引燃外壳造成安全隐患。在实际选型应用中，

　　这类双向开关常被用在小型输送线的手动正反转控制工位，不需要额外配置接触器的小功率负载场景下，直接通过开关就能实现电机运转方向的切换，也会用在实验室测试台的双路供电切换场景，操作人员可以快速在主供电和备用测试电源间切换，不需要反复插拔接线端子。设计过程中针对操作手感做了反复调校，内部的弹性支撑件的弹力参数经过多轮验证，扳动操作时的阻尼感均匀，到位时有清晰的触感反馈，操作人员不需要目视确认就能判断开关是否切换到位，在光线不足的设备检修工位也能准确完成操作。同时外壳的拼接缝隙做了错位止口设计，能阻挡日常环境中的灰尘、飞溅的液体进入开关内部，适配车间、户外配电箱这类工况相对复杂的使用场景，不会因为少量粉尘侵入造成触头接触失效。

　　内部的触头支持件采用耐高温的绝缘材质，即使触点在带载切换时出现短时温升，也不会出现支撑件变形导致的触头错位问题，保证长期使用后的动作可靠性。接线端子采用压线式结构，能适配不同线径的铜芯导线，拧紧压线螺丝后能牢固夹紧导线，不会因为设备运行的振动造成导线松脱，端子的螺丝做了防脱落设计，拆卸接线时螺丝不会从端子座上掉落，方便现场安装接线操作。
