蓝色四通式工业管件结构设计作品

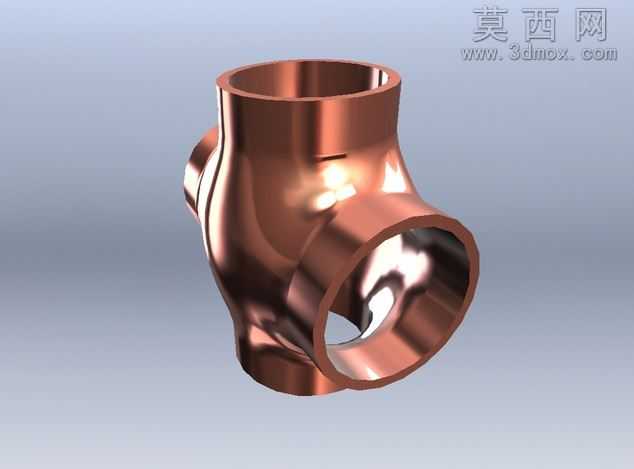

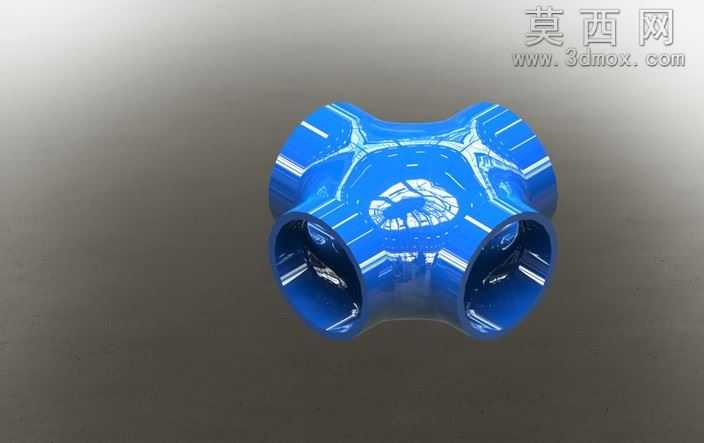

该作品为工业管路系统用四通管件的三维设计成果，建模阶段采用参数化设计逻辑，以中心交汇腔体为核心基准，先绘制中心对称的截面轮廓，通过放样特征生成主体过渡曲面，保证四个接口与中心腔体的衔接处平滑无应力集中拐点，四个接口沿中心呈对称分布，接口内壁做了等径通径设计，保证流体介质流通时无截面突变带来的阻力损耗。建模过程中对接口端部做了标准适配结构处理，可匹配常规管路的连接公差要求，同时对管件外壁做了加厚处理，在保证整体轻量化的前提下满足管路承压的结构强度需求。材质渲染阶段选用亮面蓝色工程塑料质感，添加了细微的金属珠光颗粒效果，表面设置高反光度与低粗糙度参数，还原工业级注塑成型管件的光洁表面质感，同时在模型表面添加了轻微的环境反射效果，让渲染成品更具真实工业产品的视觉表现力。结构设计上充分考虑了管路分流的使用场景，中心交汇腔体做了圆弧过渡处理，避免直角结构带来的流体滞留问题，四个接口的同轴度、中心对称度均通过三维软件的几何公差校验，保证后续生产加工时的装配适配性。整体设计遵循工业管件的通用设计规范，在保证结构功能性的前提下优化了外观曲面的流畅度，既满足流体输送的实用需求，也兼顾了工业零件的外观规整性，可直接用于管路系统的装配模拟、产品展示以及后续的开模生产参考。
