车载iPhone4专用固定坞站结构设计

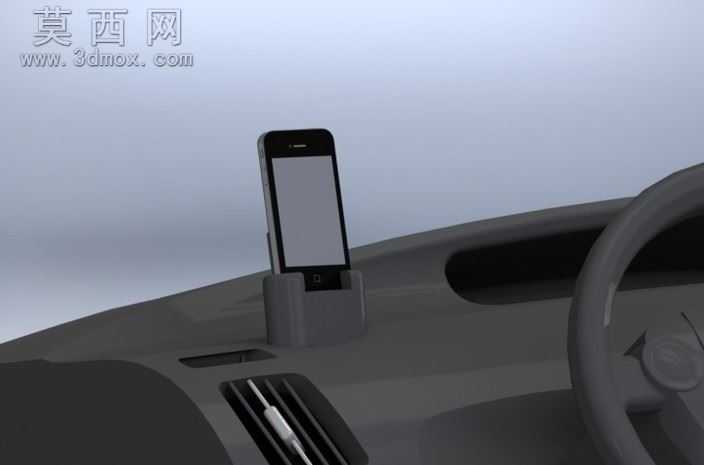

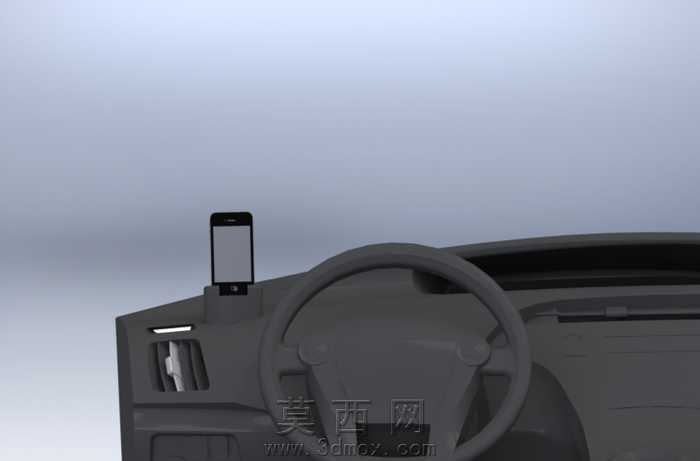

本作品为适配iPhone4机型的车载专用坞站三维模型，建模阶段采用SolidWorks平台完成全参数化结构搭建，首先基于iPhone4的官方公开机身尺寸数据，完成手机容纳槽的轮廓绘制，对槽体边缘做R3圆角过渡处理，避免取放手机时刮伤机身漆面与边框结构。坞站整体采用一体化立式结构设计，底部设置加宽配重底座，底座底面预留3M胶粘贴位与空调出风口卡扣安装位两种固定结构，可适配不同车型的仪表台安装需求，用户可根据自身使用习惯选择粘贴固定或卡扣固定两种安装方式。建模过程中对坞站的插接口位置做了精准对位设计，底部预留苹果30针充电接口的避让空间，手机放入坞站后可直接对接充电线材，无需额外调整对位，同时在槽体背部预留1.5mm厚度的走线槽，方便充电线材从坞站背部引出连接车载充电接口，避免线材外露干扰驾驶操作。渲染阶段采用哑光硬质塑料材质赋予坞站主体，模拟车载配件常用的ABS工程塑料质感，表面做细微磨砂纹理处理，避免强光下产生反光干扰驾驶视线，底座部分采用稍深的灰色调与汽车仪表台的常见深色内饰风格适配，整体渲染场景搭建在汽车驾驶舱仪表台环境中，还原真实使用场景下的视觉效果。结构设计上重点考虑驾驶场景的使用安全性，坞站的支撑臂做15度仰角倾斜设计，手机放入后屏幕朝向驾驶位方向，方便驾驶者快速查看屏幕信息，同时避免遮挡仪表台的仪表盘、中控显示屏等关键驾驶信息显示区域，支撑臂的厚度做加强筋处理，保证车辆行驶过程中遇到颠簸路况时坞站不会出现晃动、手机脱落的情况，整体结构无尖锐棱角，所有外露边缘均做圆角处理，避免紧急制动情况下对车内人员造成磕碰伤害。设计过程中反复调整坞站的整体高度与支撑角度，在保证手机固定稳定性的前提下尽可能缩小坞站的整体体积，减少对仪表台空间的占用，同时对容纳槽的内侧尺寸做0.2mm的余量设计，既保证手机可以顺畅取放，又能提供足够的夹持力度避免手机滑落，整体模型完成后经过多次结构干涉检查，确认所有部件无装配冲突，可直接用于3D打印手板验证或开模量产参考。
