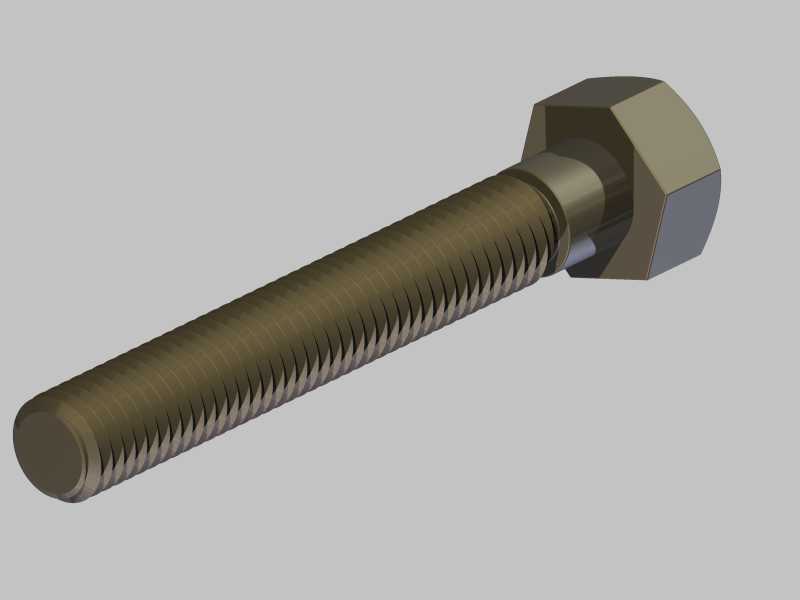

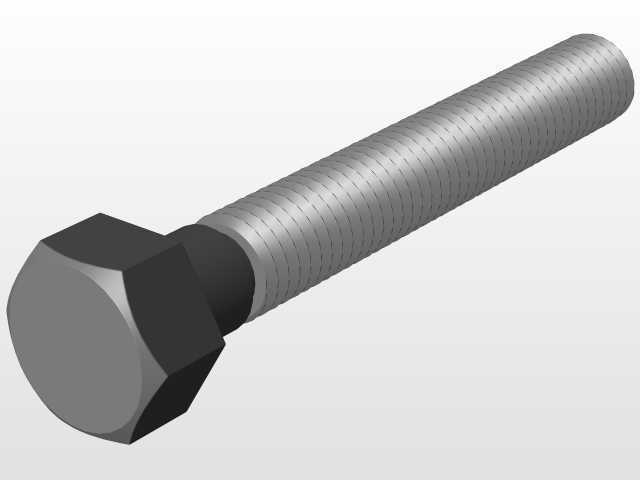

外六角全牙螺栓紧固件三维结构

　　做机械结构设计这么多年，外六角全牙螺栓是几乎每套装配图里都绕不开的基础连接件，小到工装夹具的板件拼接，大到重型机架的型材锁附，都能见到这类零件的身影。很多刚入行的建模新手容易觉得螺栓是标准件直接调用库文件就行，但真到做特殊工况适配、干涉检查、装配模拟的时候，自己亲手梳理过结构参数的模型，比直接拖来的通用库文件好用太多。

　　先从实际应用场景说，这类全牙外六角螺栓，常用在需要贯穿多层连接件、且调节余量较大的连接位置，比如钣金机柜的层板固定、输送线导轨的位置调整、工装治具的压块锁附，因为全段都有螺纹，拧入深度可以根据被连接件的总厚度灵活调整，不像半牙螺栓有光杆段的限制，遇到叠层总厚度波动的装配场景，全牙结构的适配性要强很多。实际选型的时候，要注意六角头的对边尺寸、头部厚度必须和配套的套筒规格匹配，不然现场装配的时候容易出现套筒套不进去、或者拧转时打滑崩边的问题，建模的时候这部分尺寸不能随便取近似值，必须严格对应常用的紧固件公差范围，不然出工程图的时候标注的扳手空间就会出问题，现场装配工人根本没法下工具。

　　从设计思路上看，这个螺栓的建模逻辑要顺着加工工艺走，不能只照着外观堆特征。首先是六角头部的成型，实际生产里六角头是冷镦出来的，头部和杆部的过渡位置有明确的圆角要求，这个圆角不能省略，很多新手建模的时候直接做直角过渡，不仅不符合实际加工工艺，做有限元受力分析的时候，这个直角位置会出现严重的应力集中假象，算出来的螺栓抗拉强度完全不准。然后是螺纹部分，全牙段的螺纹收尾位置要做合理的退刀结构，虽然实际滚丝加工的螺纹收尾是自然形成的不完整牙型，但建模的时候如果直接把螺纹切到螺杆端面，不仅不符合真实零件的形态，做装配干涉检查的时候，还容易和被连接件的螺纹孔入口出现虚假干涉，耽误结构评审的效率。

　　再说到安装边界的问题，很多人做装配的时候只算螺杆的长度，忽略六角头的占用空间。比如在狭窄的设备内腔里用这类螺栓，必须提前预留出六角头的高度加上套筒的操作空间，一般来说套筒的套入深度至少要覆盖六角头厚度的三分之二，才能保证拧紧的时候不打滑，所以建模的时候不仅要把螺栓本身的尺寸做准，最好能在模型里把配套套筒的最小操作空间做个参考基准，方便结构工程师做布局的时候提前避让。另外螺杆末端的倒角也很关键，这个15度到30度的导入倒角，不仅是为了拧入螺纹孔的时候方便对中，实际装配的时候还能避免螺纹末端的毛刺刮伤螺纹孔的牙型，建模的时候这个倒角不能省，哪怕是标准件也要把这个工艺特征做出来，不然导出STEP格式给其他同事做装配的时候，很容易出现对中卡顿的问题。

　　从功能特性上看，外六角的受力面比内六角、十字槽这类槽型的接触面积大很多，能承受更大的拧紧力矩，适合需要大预紧力的连接场景，比如振动较大的冲压设备周边的连接件、重载机架的拼接位置，用外六角螺栓比用内六角螺栓的防松可靠性更高，因为拧紧的时候受力均匀，不容易出现拧滑牙的问题。全牙的结构还有个优势，就是当需要做顶紧、调节位置的场景时，全段螺纹可以配合螺母实现任意位置的锁止，比如流水线的挡块位置调整，把螺栓穿在长圆孔里，拧松螺母就可以滑动调整位置，拧紧之后就能牢牢固定，这时候半牙螺栓因为光杆段没有螺纹，螺母没法在光杆位置锁止，就完全没法用在这类场景里。

　　建模的时候还要注意螺纹的牙型细节，普通公制螺纹的牙型角是60度，牙顶和牙底都有对应的圆弧过渡，不要做尖锐的牙型，不然不仅模型看起来失真，做3D打印样件或者做渲染出图的时候，尖锐的牙型位置会出现明显的锯齿状瑕疵，影响整体效果。另外杆部的尺寸公差也要心里有数，普通A级精度的螺栓杆部是负公差，比公称直径小零点零几毫米，建模的时候如果严格按公称直径做圆柱，做装配模拟的时候会和通孔出现过盈配合的假象，所以可以根据常用的公差带稍微调整杆部的尺寸，让虚拟装配的状态和实际装配的间隙状态匹配，这样做运动仿真的时候才不会出现不必要的报错。

　　很多人觉得紧固件是小零件，不用花太多心思建模，但实际做项目的时候，往往就是这些小零件的模型细节没做对，导致干涉检查漏项、装配工艺卡编写错误，到了现场装配的时候才发现扳手空间不够、螺栓长度选短了，反而耽误更多时间。把这类基础标准件的结构摸透，建模的时候把每个工艺特征、每个安装边界都考虑到，才能让整套三维模型的实用性更强，不管是用来做结构评审、装配指导，还是用来做有限元受力分析，都能直接用，不用再反复修改参数。
