卡卡恰尼维拉多KN2机械构件结构设计

　　在重型机械传动与支撑系统的设计场景中，这类带加强筋的箱体类构件往往承担着核心的载荷承载与部件定位作用，从车间的重型工装夹具到大型设备的基座支撑单元，都能见到这类结构的实际应用。很多刚接触结构设计的工程师容易忽略这类构件的筋板布局逻辑，实际在车间现场调试时就会发现，筋板的角度、厚度、排布位置直接决定了构件在承受交变载荷时的形变程度，要是筋板设计不合理，轻则导致安装在其上的传动部件同轴度偏移，重则在长期重载下出现焊缝开裂或者基体形变的问题。

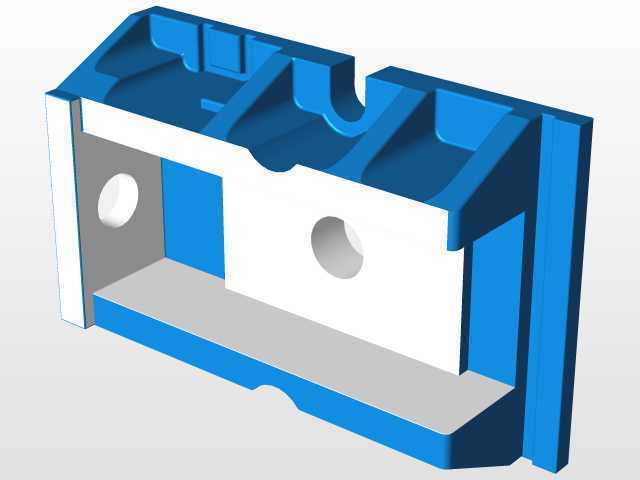

　　从实际功能来看，这个构件的主体腔体是用来容纳传动组件或者定位核心工作部件的，侧面的镗孔是用来安装轴承或者导向轴的，孔位的加工精度直接决定了装配后轴系的回转精度，所以在建模阶段就需要提前预留加工余量，同时考虑孔位与腔体内部的位置公差，避免后续机加工时出现壁厚不均或者装配干涉的问题。腔体内部的平面是用来安装定位衬板或者密封组件的，平面的平面度要求在建模时就要标注清楚，要是平面度达不到要求，装配后就会出现密封失效或者部件定位偏移的问题，在有切削液或者粉尘的工况下，很容易导致内部组件过早磨损。

　　设计这类构件的时候，首先要考虑的是安装边界的约束，也就是这个构件最终要和外部哪些部件连接，底部的安装面需要匹配的基座尺寸，侧面连接孔的孔距要和对接部件的安装孔完全对应，不能出现建模时孔位偏差导致现场无法装配的问题。很多新手建模时只关注构件本身的外形，忽略了外部安装空间的限制，比如这个构件侧面突出的镗孔部分，要预留足够的空间安装端盖和密封件，同时还要考虑后续维护时拆装轴承的操作空间，不能把孔位设计在被其他结构挡住的位置，不然后期维护时需要拆解大量周边部件，大幅提升维护成本。

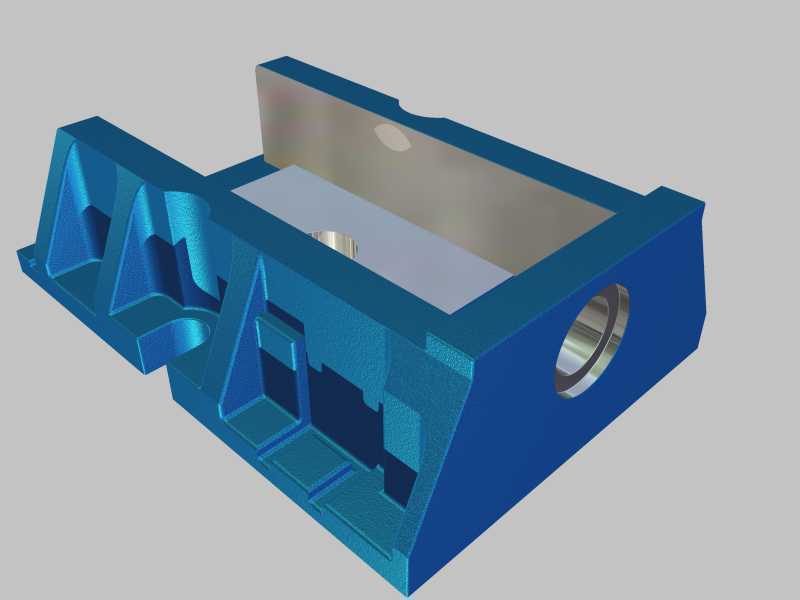

　　筋板的设计不是随便加几块三角形板就行，要根据载荷的传递路径来排布，这个构件的筋板从侧面安装孔位置一直延伸到腔体底部的安装面，就是为了把轴系传递过来的径向载荷直接分散到整个安装基座上，避免载荷集中在某一个位置导致局部应力过大。筋板的厚度也要匹配基体的壁厚，不能出现筋板比基体还厚的情况，不然铸造或者焊接时会出现严重的应力集中，在后续使用过程中容易从筋板和基体的连接位置开裂。另外筋板的位置还要避开腔体内部的部件运动路径，不能让筋板凸入腔体内部干涉内部组件的运转，同时还要考虑加工时的刀具可达性，筋板之间的间距不能太小，不然机加工时刀具无法深入加工内部的平面。

　　从外形尺寸来看，这类构件的整体长宽高比例要匹配安装空间的限制，腔体的深度要根据内部容纳部件的尺寸来确定，不能过深导致内部部件安装后悬臂过长，也不能过浅导致部件无法完全容纳。侧面镗孔的直径要匹配所选轴承的外径，孔的深度要满足轴承的安装定位要求，同时孔的端面要预留安装密封端盖的台阶，台阶的尺寸要和标准端盖的尺寸匹配，尽量选用标准件来降低加工和采购成本。底部的安装面要设计足够的安装孔位，孔位的分布要均匀，保证紧固螺栓的压紧力能够均匀分布在整个安装面上，避免因为压紧力不均导致构件安装后出现翘曲，影响上部安装部件的精度。

　　在实际工况中，这类构件往往会承受来自多个方向的载荷，除了轴系传递的径向载荷，还有可能承受设备启停时的冲击载荷，所以在建模阶段就要做简单的受力仿真，检查应力集中的位置，对应力过大的位置做圆角过渡处理，不能出现直角连接的结构，直角位置在交变载荷下很容易产生疲劳裂纹。另外构件的壁厚要尽量均匀，避免出现壁厚突变的情况，要是采用铸造工艺，壁厚不均会导致铸造时出现缩孔、冷隔等缺陷，要是采用焊接工艺，壁厚突变会导致焊接时应力集中，焊接后容易出现变形。腔体的边角位置也要设计合适的铸造圆角或者焊接坡口，既方便加工，也能减少应力集中的问题。

　　很多工程师在设计这类构件时容易忽略排屑和排水的细节，要是这个构件用在有切削液或者粉尘的工况下，腔体底部要设计合适的排屑孔或者回流孔，避免切削液和粉尘在腔体内部堆积，长期堆积会导致内部组件磨损加剧，甚至堵塞运动部件的间隙。排屑孔的位置要设计在腔体的最低位置，同时要配备可拆卸的堵头，方便定期清理内部的积屑。另外构件的外表面要尽量减少不必要的凸起和凹槽，避免积尘积油，也方便后续的清洁和维护。

　　从装配的角度来看，建模时就要考虑整个构件的装配顺序，腔体内部的部件要能够从腔体的开口位置顺利放入，不能出现构件加工完成后内部部件无法装配的问题。侧面的镗孔要和腔体内部的空间同轴，保证轴类部件安装后能够顺利穿过，不会出现卡滞的问题。所有的安装孔位都要设计合适的倒角，方便螺栓的导入，也能去除孔位的毛刺，避免装配时毛刺掉落到腔体内部影响部件运转。对于需要经常拆装的连接位置，要设计定位销孔，保证多次拆装后依然能够保持原有的装配精度，不用每次拆装都重新找正。

　　这类构件的设计没有太多花哨的结构，核心就是在满足承载要求和安装边界的前提下，尽量优化结构的受力路径，减少不必要的材料浪费，同时兼顾加工工艺性和装配维护的便利性。很多看起来简单的箱体类构件，实际在现场使用时出现的问题，往往都是设计阶段忽略了这些细节导致的，比如筋板排布不合理导致的形变、孔位公差考虑不足导致的装配干涉、没有预留维护空间导致的后期维护困难，这些问题都需要在三维建模阶段就提前考虑到，而不是等到加工装配时才发现问题再去修改，那样会大幅提升生产和调试的成本。
