高压液压橡胶软管总成结构设计

　　在液压系统的管路布设场景里，这类带金属接头的橡胶软管是绕不开的核心连接件，但凡涉及到两个相对存在位移、存在振动偏差的液压单元之间的压力油传输，硬管无法适配安装错位与动态偏移的工况，就需要这类柔性软管来完成介质导通。从实际工况适配来看，这类软管的核心作用是在额定工作压力范围内，稳定传输液压油、乳化液等压力介质，同时隔绝两端部件的振动传递，避免管路共振引发的密封失效、焊缝开裂问题，在工程机械的动臂油缸供油、注塑机的开合模油路、机床液压站的执行件连接、农业装备的转向助力油路里都有大量应用。

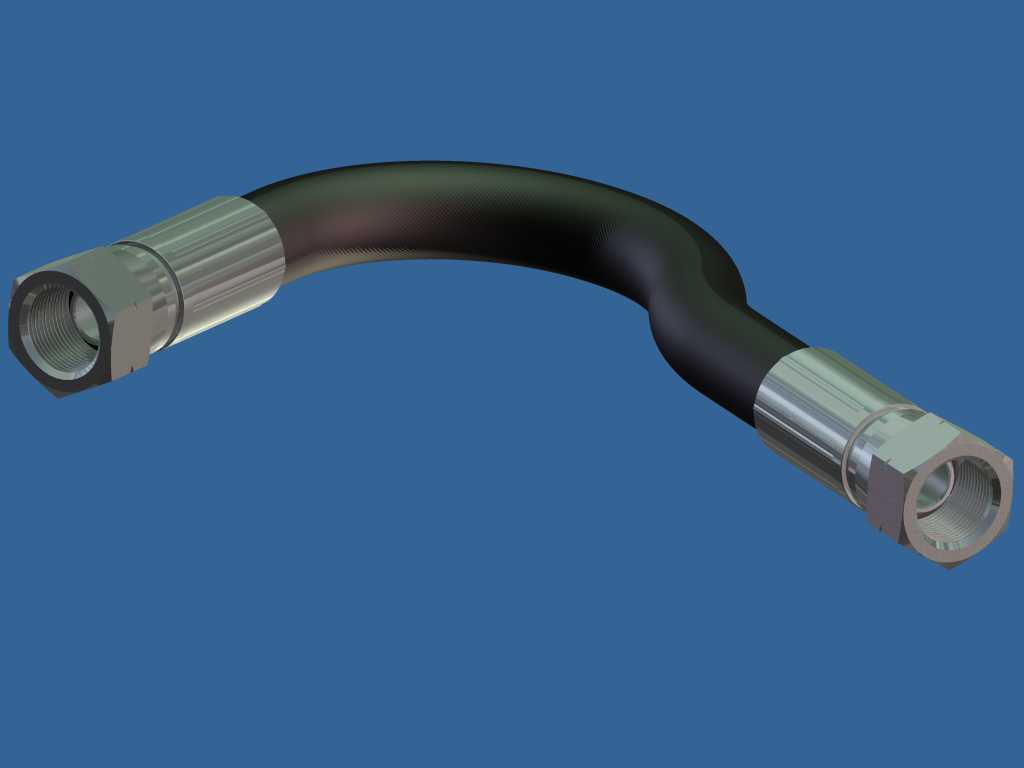

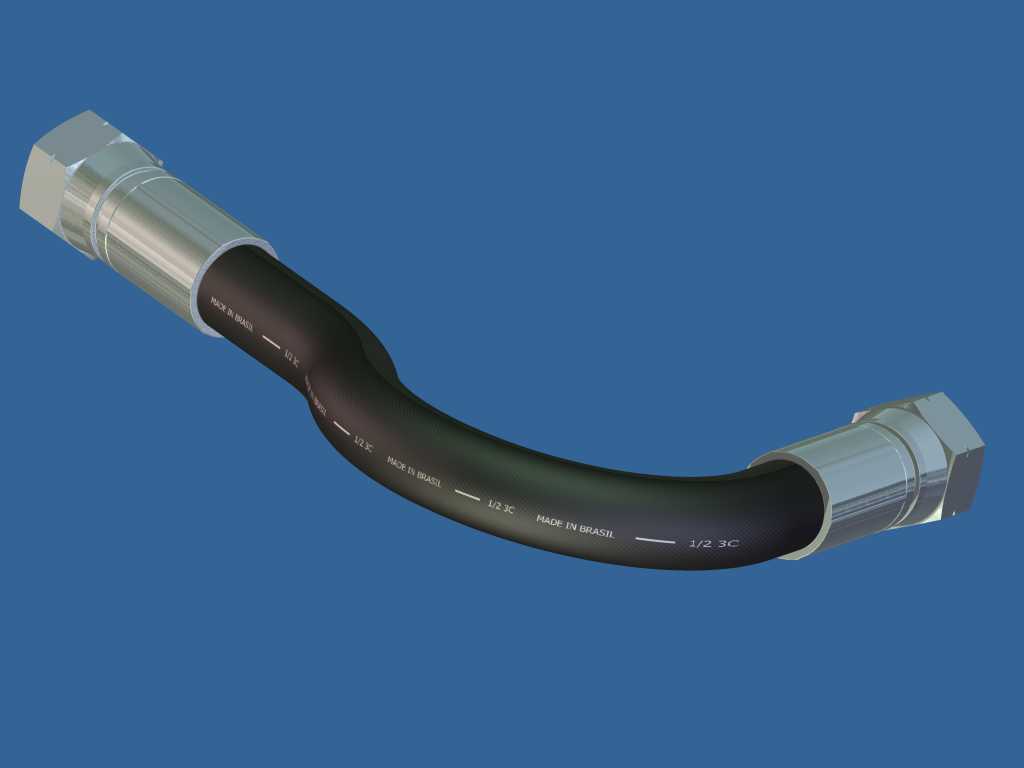

　　从结构设计逻辑来看，这款软管采用内胶层、钢丝增强层、外胶层的复合结构，内胶层选用耐油合成橡胶材质，直接接触压力介质，需要具备良好的耐油溶胀性能，避免长期接触液压油出现材质膨胀、剥落污染介质的问题；中间的增强层采用多层钢丝编织或者缠绕结构，是承担管路内压的核心受力部分，设计时需要根据额定工作压力、爆破压力要求匹配钢丝的直径、编织密度与缠绕层数，确保在压力冲击峰值下不会出现鼓包、爆管问题；外胶层采用耐磨耐老化的合成橡胶，应对安装使用过程中的摩擦、油污溅射、环境温变影响，避免外部损伤提前波及内部增强层。两端的金属接头采用扣压式结构，接头芯插入胶管内孔后，通过专用扣压设备将外套与胶管、接头芯挤压为一体，扣压量的设计是密封可靠性的关键，扣压量过小会出现管路承压时接头拔脱、渗油，扣压量过大会压伤内胶层甚至切断钢丝增强层，反而降低管路的承压能力，建模时需要精准还原扣压位置的尺寸公差，匹配胶管的内外径参数，确保扣压后的结合强度符合行业标准要求。

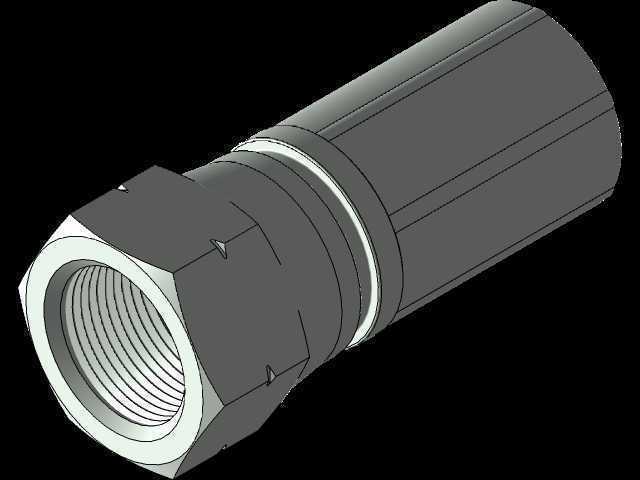

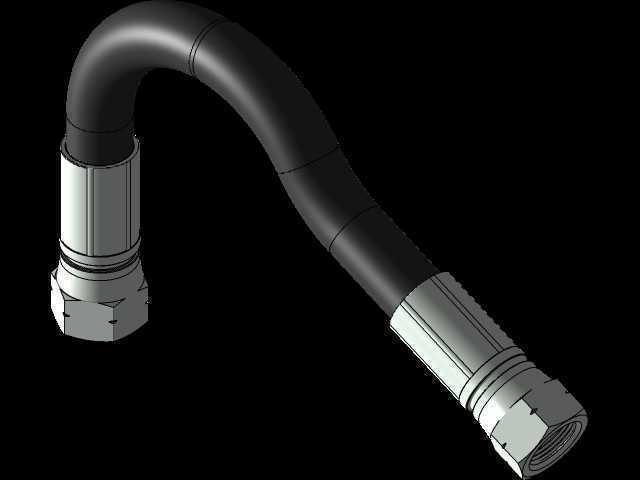

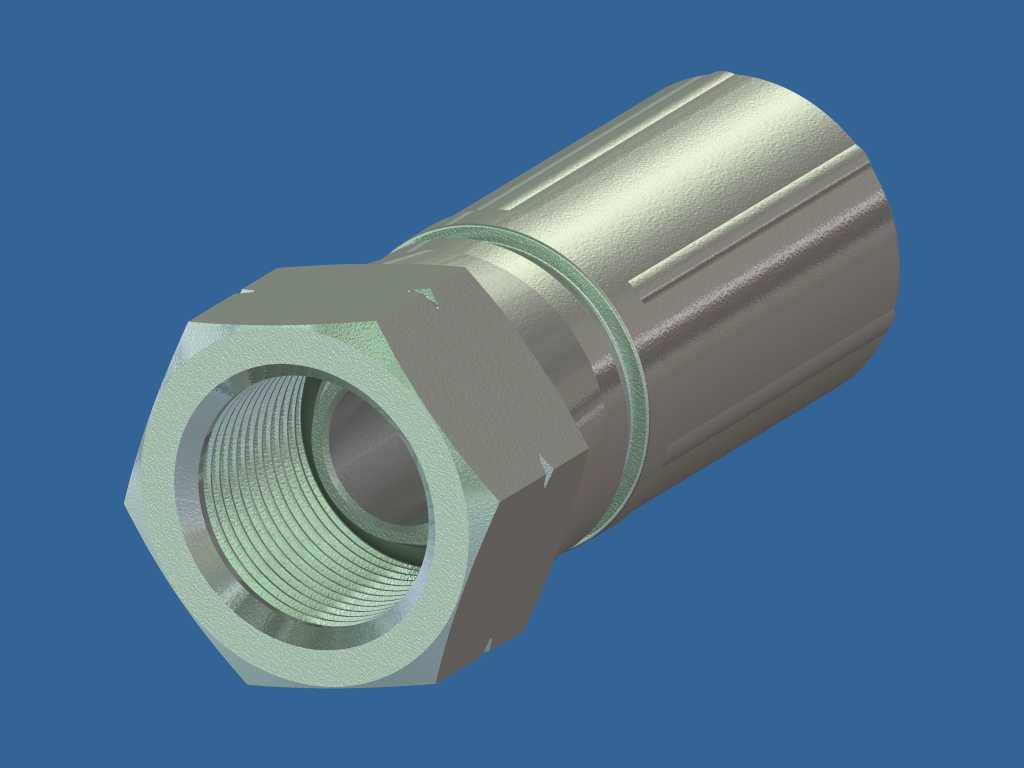

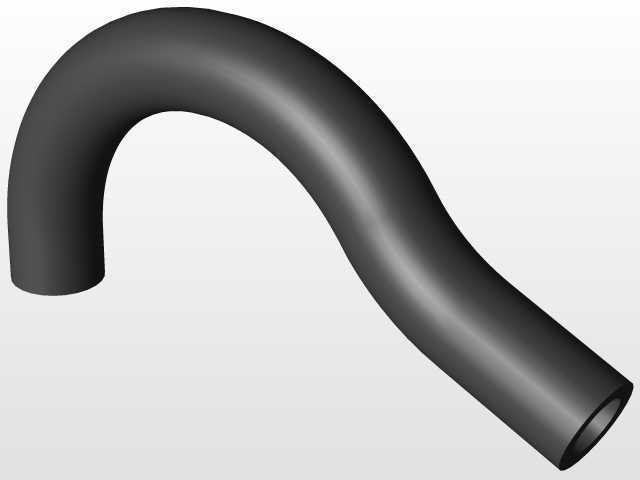

　　从安装边界与尺寸设计来看，软管的弯曲半径是核心安装参数，建模时还原的自然弯曲形态，对应了安装时的最小允许弯曲半径，实际布设时不能让软管处于小于该半径的弯折状态，否则会导致弯折位置的流道截面变小，介质流动阻力骤增，同时弯折处的增强层钢丝会出现应力集中，长期承压下容易在弯折位置出现爆管故障。两端的接头采用标准内螺纹连接形式，接头的密封面尺寸、螺纹规格完全适配通用液压阀块、油缸油口的安装尺寸，不需要额外加工过渡接头就可以完成装配；接头的长度、六角扳拧位置的尺寸也做了适配设计，确保安装时扳手有足够的操作空间，不会因为周边部件干涉导致无法拧紧。软管的总长度设计需要考虑两端连接部件的最大位移量，预留足够的伸缩余量，避免部件运动到极限位置时软管被拉直绷紧，长期受拉会导致接头扣压位置松动渗油，甚至直接拉脱；但长度也不能预留过长，否则会出现软管与周边运动部件刮擦，磨破外胶层引发故障。

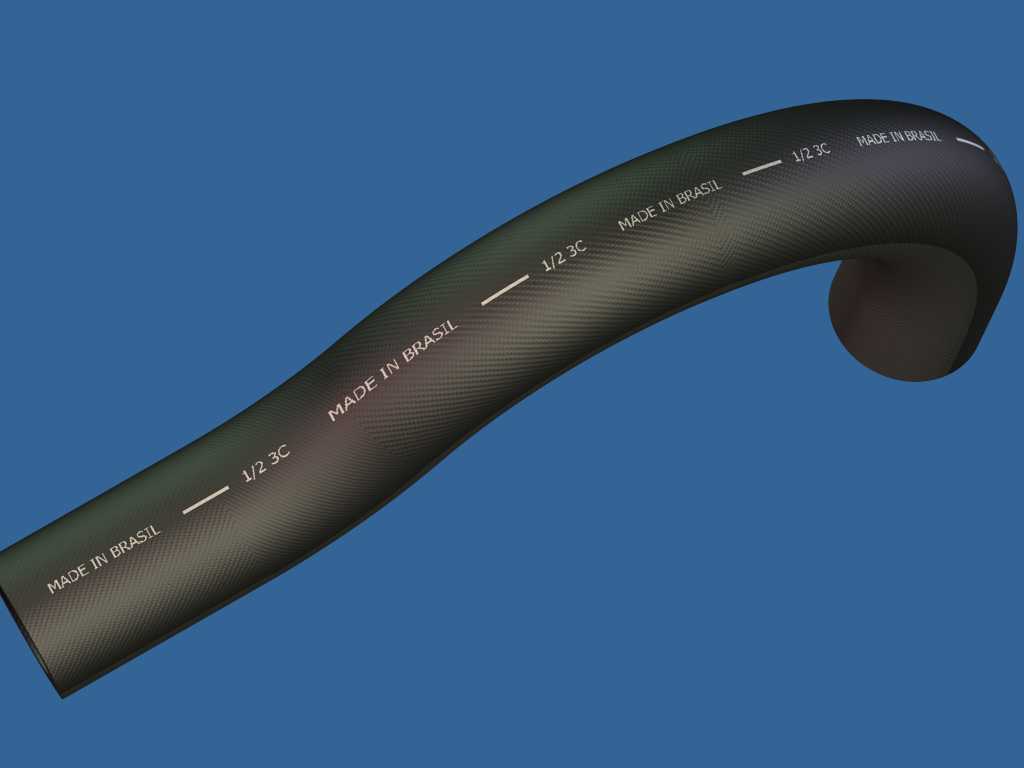

　　在实际选型匹配时，这类软管的设计参数需要和系统工作压力、流量、介质类型完全匹配，不同的介质类型需要选用对应材质的内胶层，比如磷酸酯抗燃油就不能用普通丁腈橡胶内胶层，否则会快速溶胀失效；流量参数决定了软管的内径选型，内径过小会导致介质流速过高，引发管路发热、压力损失过大，内径过大则会增加成本，同时管路布设所需的空间也会变大。建模过程中还原的接头与胶管结合位置的过渡结构，也对应了实际产品的应力缓释设计，扣压位置的胶管不会出现突然的直径变化，而是有平缓的过渡段，避免压力波动时该位置出现反复弯折疲劳，延长软管的使用寿命。外胶层的表面做了均匀的纹理处理，既可以提升安装时的握持摩擦力，也能在一定程度上缓冲外部的磕碰损伤，避免轻微剐蹭就伤及内部增强层。
