TE系列垂直导线连接器三维结构设计

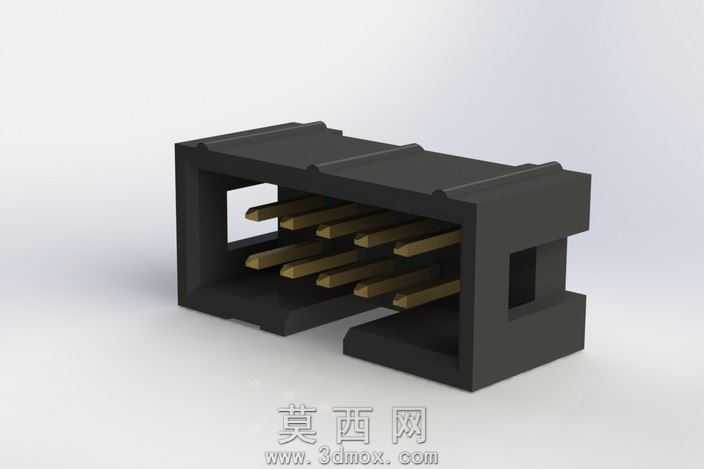

本模型为TE连接功能区导线连接器的三维数字化设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，严格遵循实物测绘的尺寸规范，精准还原2.54mm标准引脚间距、5×2位金闪针脚排布、通孔焊锡安装结构的核心特征。建模过程中对连接器的黑色绝缘塑壳做了分块结构处理，塑壳中部的镂空避让槽、两侧插针导向定位结构、内部金属端子的卡槽限位结构均做了1:1比例复刻，金属插针的伸出长度、塑壳壁厚、内部端子的层叠间距都经过尺寸校验，完全匹配实物的装配公差要求。渲染阶段采用哑光工程塑料材质模拟黑色塑壳外壳，还原塑壳表面细微的磨砂质感，金属端子部分采用抛光黄铜材质搭配镀金层的材质参数，模拟金闪针脚的金属光泽与导电属性，场景布光采用柔和的侧上方主光源搭配补光，清晰呈现塑壳的立体轮廓与内部端子的排布层次，同时避免金属部分出现过曝反光。结构设计层面重点还原了该连接器上板山、公头、护套垂直的安装特性，通孔焊锡的引脚结构适配常规PCB板的波峰焊工艺，5×2的针位排布满足小空间内多线路信号传输需求，塑壳的导向结构可有效避免插合过程中出现针脚偏移、错位的问题，内部的端子卡槽可保证金属插针在多次插拔后仍保持稳定的接触压力，不会出现松脱、接触不良的情况。整个建模过程兼顾了外观还原度与结构装配合理性，所有特征均可直接导出用于后续的PCB装配仿真、结构干涉检查，也可作为电子元器件选型阶段的可视化参考模型，帮助设计人员快速评估该连接器在整机布局中的安装空间、适配性。
