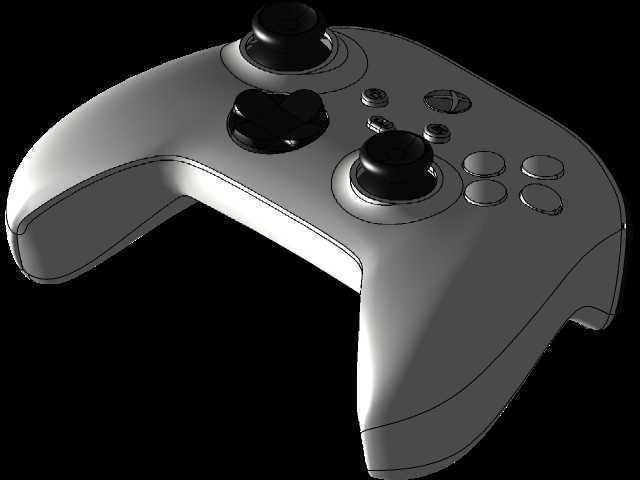

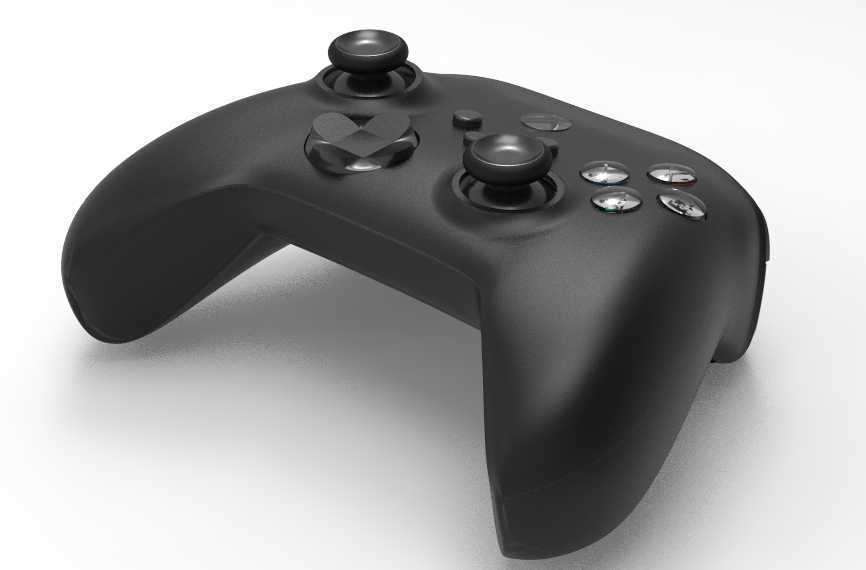

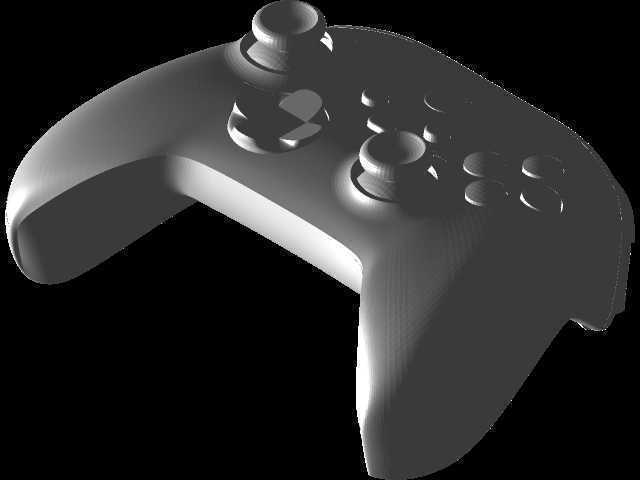

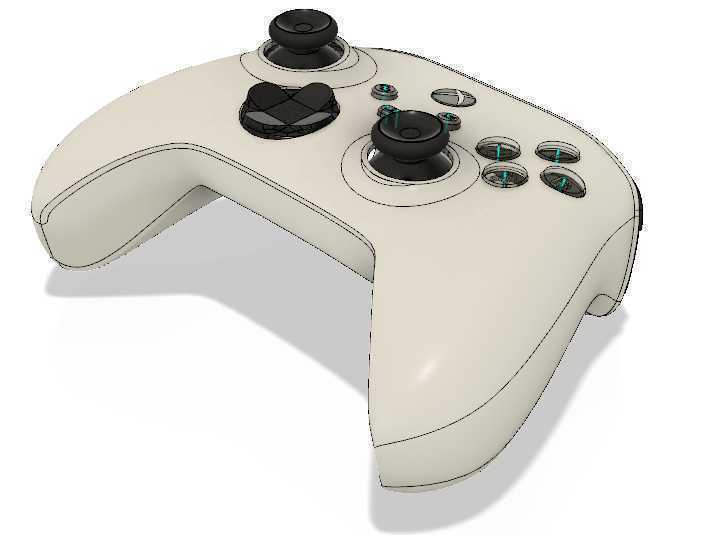

Xbox系列游戏手柄外观结构三维数模

　　这款手柄的曲面建模完全贴合人体工学握持逻辑，在做结构设计时首先要考虑的是长时间握持的受力分布，手柄两侧的握把弧度对应手掌大鱼际、小鱼际的自然贴合曲线，避免长时间游戏操作产生的局部压应力集中。从实际应用场景来看，这类手柄除了适配家用游戏主机场景，也可通过转接方案适配PC端游戏操控、工业模拟仿真操作的手持输入终端，部分虚拟实训场景中也会采用同结构手柄作为操控输入硬件，因此建模时不仅要还原外观曲面的顺滑度，还要兼顾后续结构拆分、按键装配的公差预留。

　　建模过程中先通过草绘勾勒手柄正视图、侧视图的外轮廓控制线，再通过放样生成主体基础曲面，重点处理握把处的渐消面过渡，保证曲面G2连续，避免出现棱角突兀的折边，这部分曲面质量直接影响后续手板打样后的握持触感。手柄正面的按键布局遵循常规游戏操控的手指操作范围，左摇杆位于左手拇指自然放置的区域，右摇杆对应右手拇指的常规操作位，十字方向键与功能按键的排布间距控制在12-15mm，避免操作时出现误触。中间的功能按键区域做了微下沉的曲面处理，和两侧摇杆的安装凸台形成自然的高度差，既保证视觉层次，也能让用户在盲操作时通过触感快速区分按键区域。

　　从安装边界来看，手柄主体的最大宽度控制在150mm左右，握把处的最大厚度为65mm，整体长度约110mm，这个尺寸范围适配绝大多数成年用户的手掌大小，握把末端做了微向外张的弧度，对应手掌握持时的自然包裹角度，不会出现硌手的硬边。摇杆的安装孔位预留了标准摇杆组件的装配间隙，摇杆帽的顶部做了内凹的弧面，贴合拇指指腹的接触形态，表面可后续做防滑纹理处理，提升操作时的摩擦力。正面的四个动作按键做了微凸的圆弧顶面，按键的下沉行程预留2mm的装配空间，保证按键按压时的行程手感，按键之间的分隔筋厚度控制在1.5mm，既保证结构强度，也不会占用过多的面板空间。

　　手柄的中缝分型线沿着侧面的曲面自然延伸，做了隐藏式分型处理，建模时将分型线设置在曲面曲率变化的阴角位置，后续注塑生产时可以最大程度掩盖合模线的痕迹，提升产品外观质感。握把处的曲面从顶部到底部做了逐渐收窄的处理，对应手指握持时的指节弯曲弧度，用户握持时四根手指可以自然搭在握把前侧的曲面上，不需要刻意弯曲手指就能贴合手柄轮廓。在做曲面加厚时，外壳的壁厚统一设置为2mm，符合常规注塑件的壁厚要求，避免出现壁厚不均导致的缩痕问题，内部的筋位布局对应按键板、电池仓的安装位置，筋位厚度控制在1.2mm，既保证外壳的结构强度，也不会因为筋位过厚导致表面出现缩印。

　　考虑到后续如果要做结构验证，这个外观模型可以直接导入结构设计模块进行内部元器件的布局适配，比如内置振动马达的安装位、电池仓的预留空间、电路板的固定柱位置都可以基于现有外观曲面进行向内偏移生成，不需要重新调整外轮廓。手柄肩部的按键区域做了斜切处理，对应食指自然放置的角度，用户握持时食指可以自然搭在肩键上，不需要抬手就能完成按压操作，肩键的按压面做了防滑的细纹理区域，提升按压时的接触摩擦力。整个模型的曲面过渡没有生硬的棱角，所有外露的边缘都做了R0.5-R2的圆角处理，避免生产和使用过程中出现锐边划伤的问题，同时也提升了整体的外观精致度。
