2吨级高强度螺栓式起重卸扣结构设计

　　在起重吊装、设备转运、重型构件安装、船舶系固、矿山设备维保等作业场景里，螺栓式卸扣是索具系统里承担载荷传递的核心连接件，其结构可靠性直接决定整个吊装作业的安全冗余。这款额定载荷2吨的螺栓卸扣，采用马蹄形U型环搭配带防脱结构的横销设计，整体结构没有多余的冗余部件，所有受力路径都经过载荷工况的反复校核，适配绝大多数轻中型吊装作业的连接需求。

　　从实际作业的适配性来看，这款卸扣的U型环采用锻造合金钢材质，整体做了镀锌防锈处理，表面的锻造纹理保留了金属件的原始受力肌理，没有多余的装饰性结构，U型环的两个销孔同轴度公差控制在0.02mm以内，避免横销安装后出现偏载受力的情况。横销采用带六角头的螺栓结构，末端搭配锁紧螺母，螺母外侧预留了开口销安装位，作业时穿入开口销即可彻底避免横销在吊装晃动过程中出现回转松脱的问题，相比普通直插式卸扣，防松可靠性提升一个等级，尤其适合长时间悬吊、作业过程存在持续振动的工况，比如厂房内设备移位、户外钢结构构件吊装、码头小型货件吊运等场景，不需要频繁检查横销的松紧状态。

　　设计过程中首先围绕额定载荷做了受力边界的核算，U型环的弯曲段截面做了等强度优化，内侧圆弧过渡半径经过反复调整，避免应力集中在弯曲段的内侧位置，按照5倍安全系数做静载荷仿真时，最大应力位置出现在U型环与横销的接触承压面，应力值远低于材料的屈服强度，即使出现短时1.5倍额定载荷的冲击工况，也不会出现塑性变形。横销的螺纹选用普通粗牙螺纹，加工精度控制在6g级，既保证足够的连接强度，也方便现场作业时快速拆装，不需要专用工具，用普通活动扳手即可完成锁紧和拆卸操作。

　　从安装边界尺寸来看，这款卸扣的U型环内净宽适配直径16mm以内的钢丝绳索具、吊装带端部吊环，横销的有效连接长度可以满足两个总厚度不超过25mm的吊耳同时连接的需求，安装时不需要额外扩孔或者调整吊耳间距，适配市面上绝大多数标准2吨级吊点的安装尺寸。U型环的顶部圆弧半径经过优化，和钢丝绳、吊装带接触的位置不会出现尖锐棱角切割索具的情况，作业时可以减少索具的磨损，延长配套索具的使用寿命。

　　实际选型使用时需要注意，这款卸扣仅适用于垂直方向的载荷吊装，侧向受载时额定载荷会出现折减，作业前需要确认横销的锁紧螺母已经完全拧紧，开口销穿入后掰开尾端，避免松脱。和普通的弓形卸扣相比，这款D型螺栓卸扣的横向尺寸更小，在狭小空间的吊装作业里更有优势，比如设备内部的部件拆装、框架结构内部的吊点连接，不会因为卸扣尺寸过大出现干涉问题。横销的六角头和锁紧螺母都做了倒角处理，没有锋利的飞边毛刺，作业人员徒手操作时不会划伤手部，细节处理符合现场作业的安全要求。

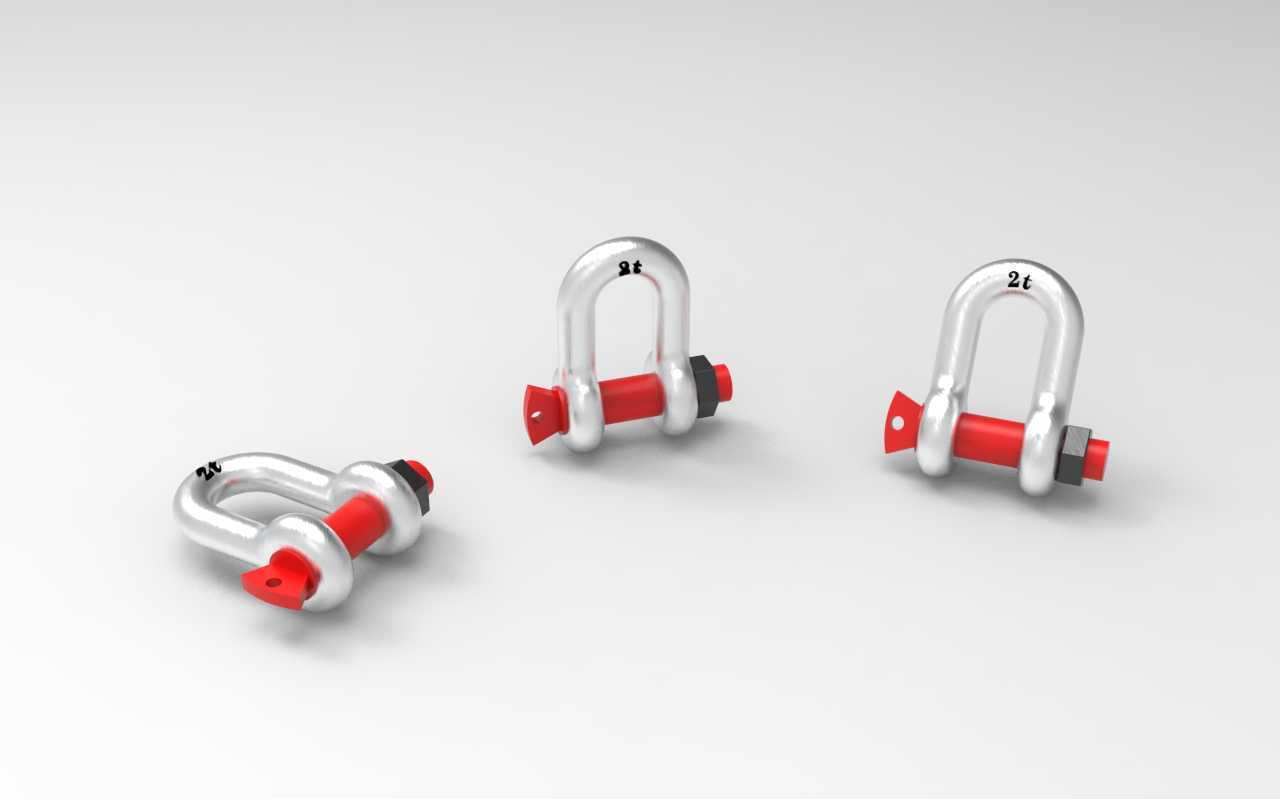

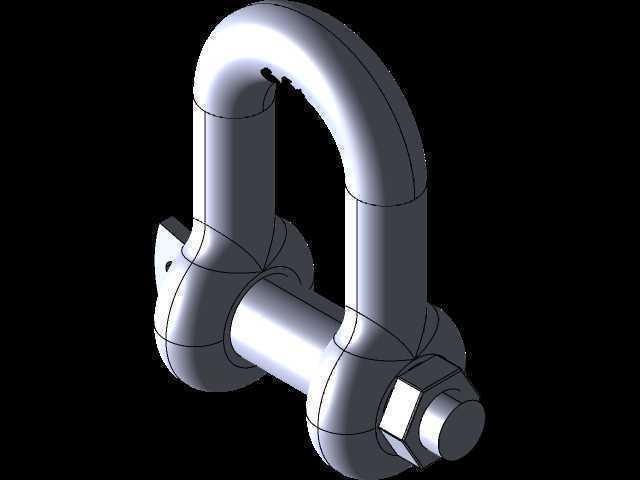

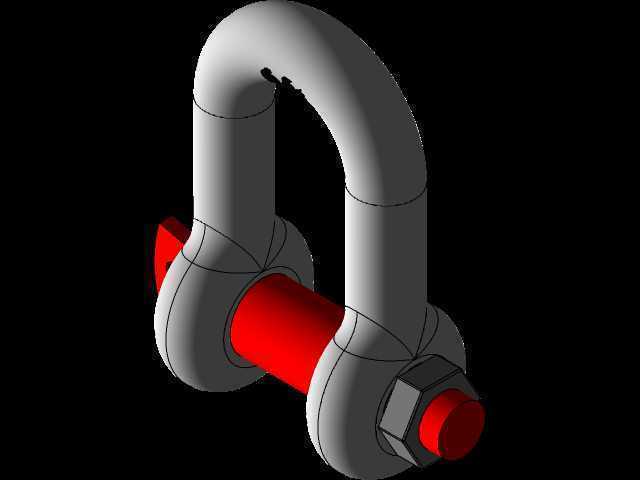

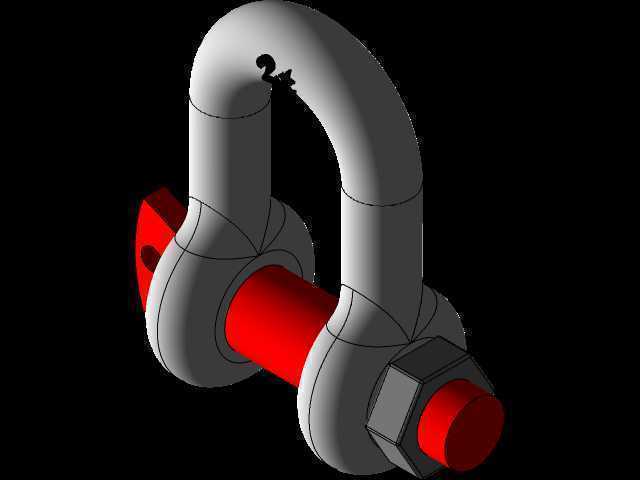

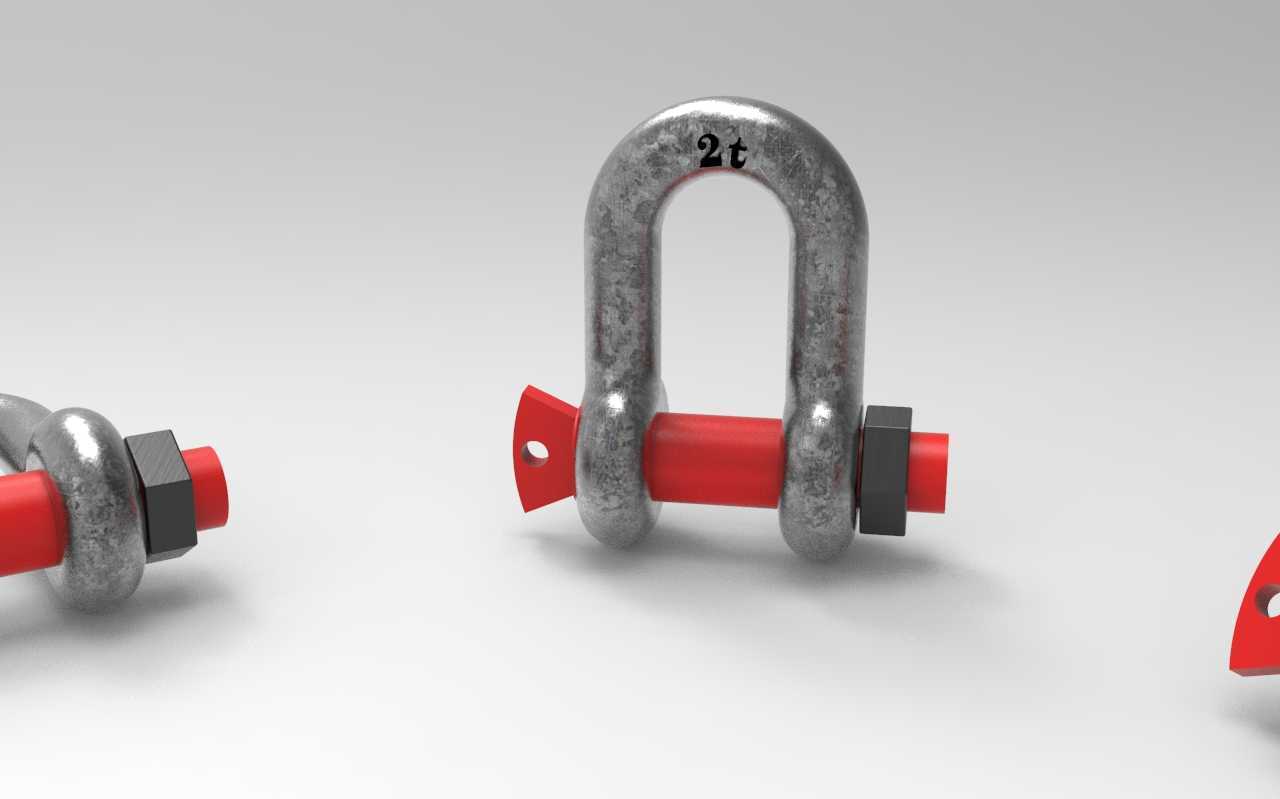

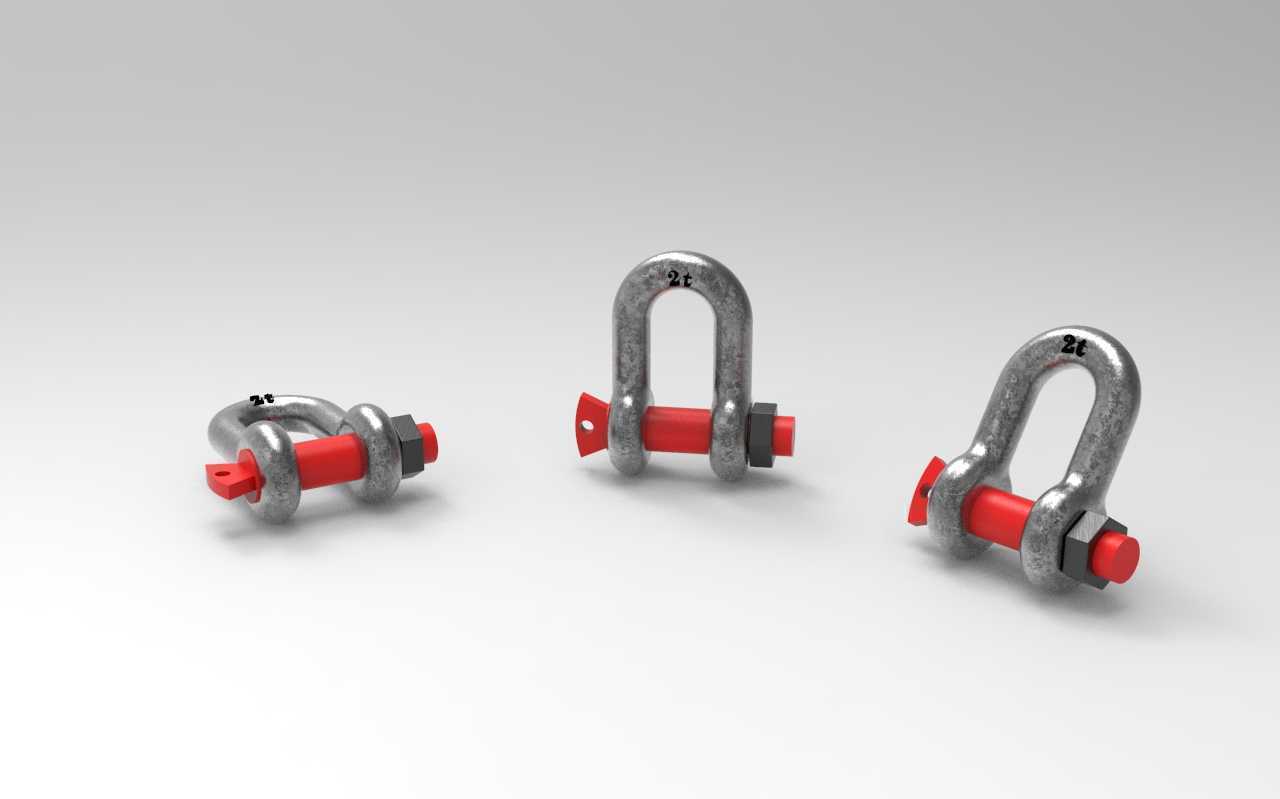

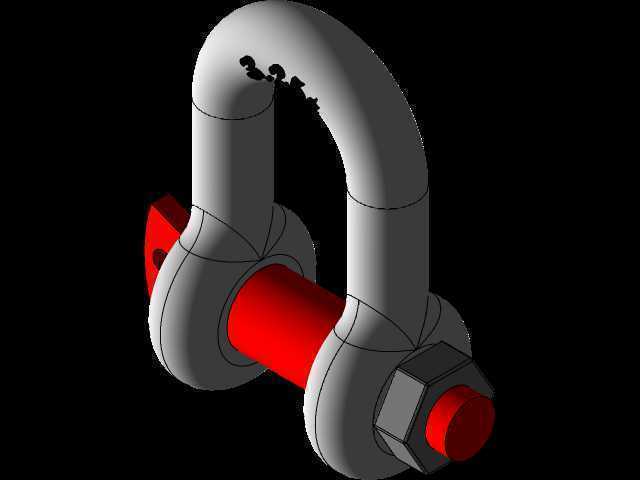

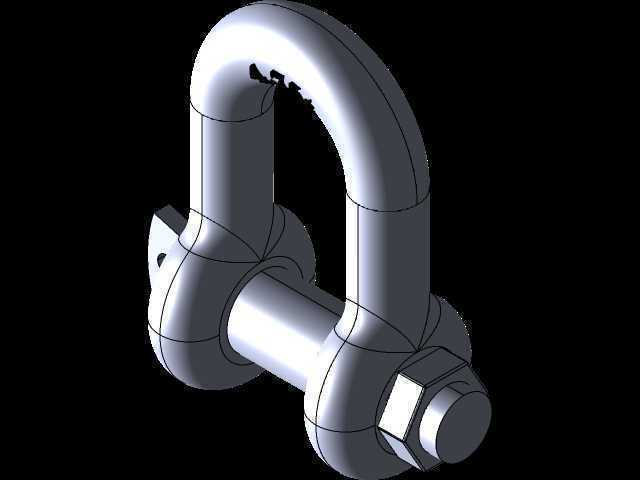

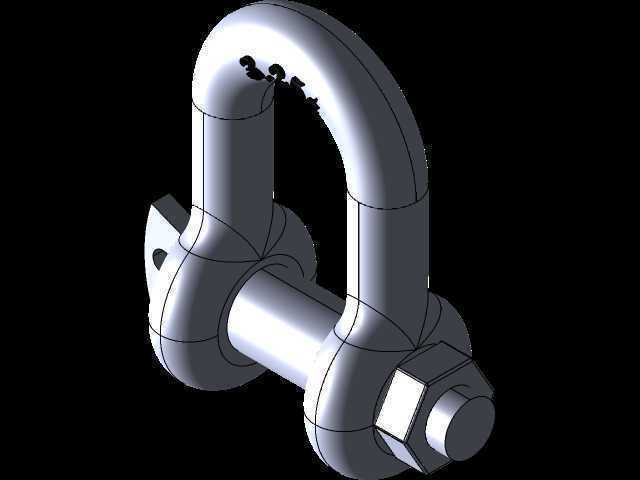

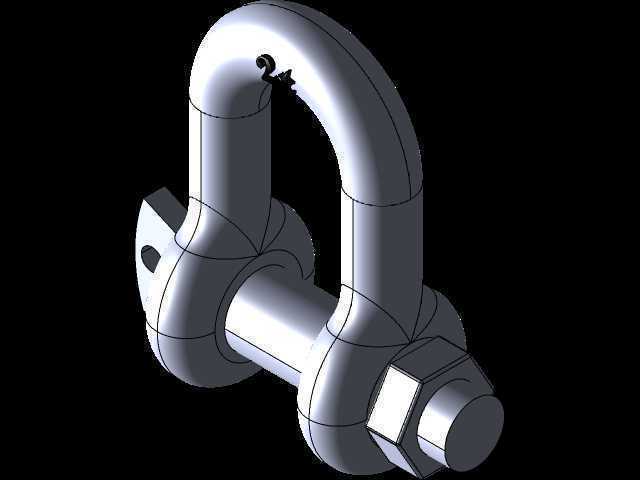

　　在三维建模过程中，所有配合面都按照实际加工公差做了间隙预留，横销和销孔的配合选用间隙配合，装配时可以顺畅插入，不会出现卡滞的情况，模型里还原了表面的镀锌层质感、锻造纹理以及载荷标识的刻印位置，结构拆分完全按照实际零件的装配关系制作，既可以用于索具选型时的装配干涉校验，也可以作为吊装方案模拟时的标准件调用，不需要额外调整尺寸即可直接适配整体吊装场景的布局。
