钻床主轴及配套主轴结构设计

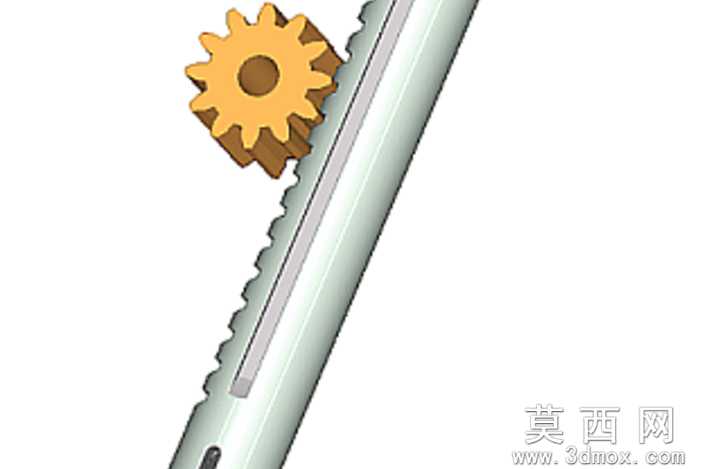

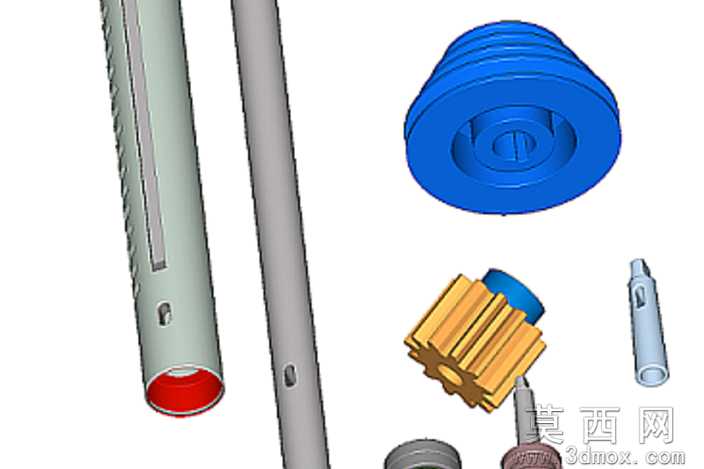

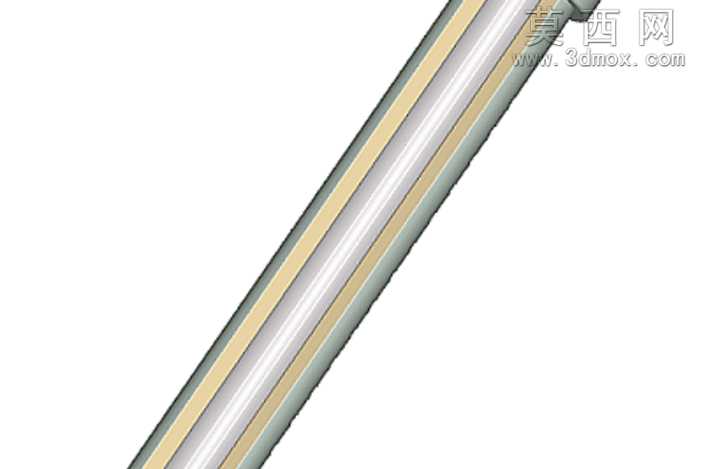

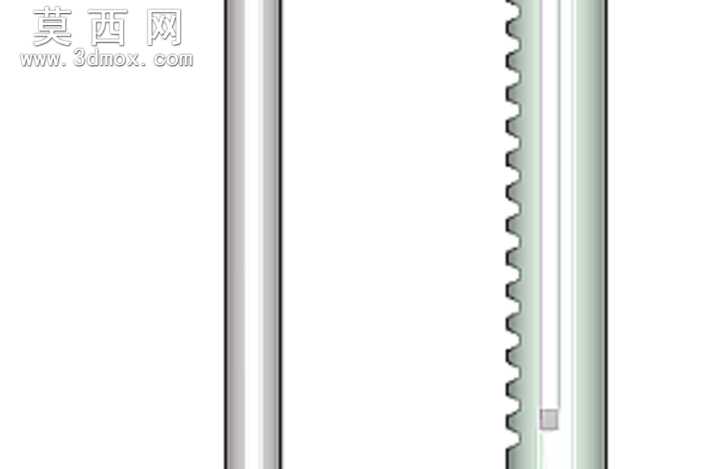

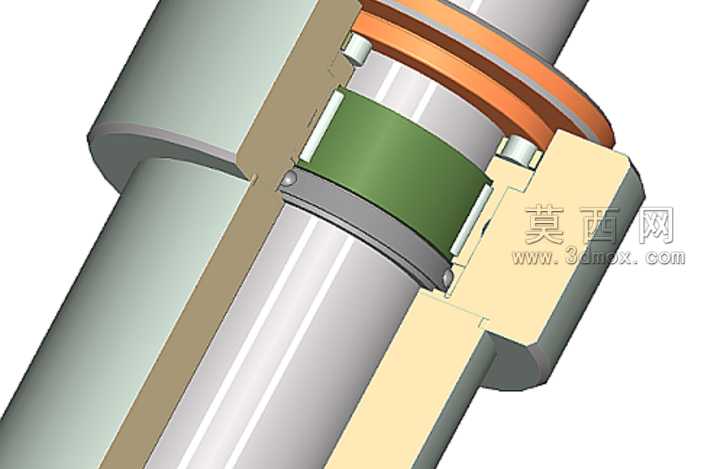

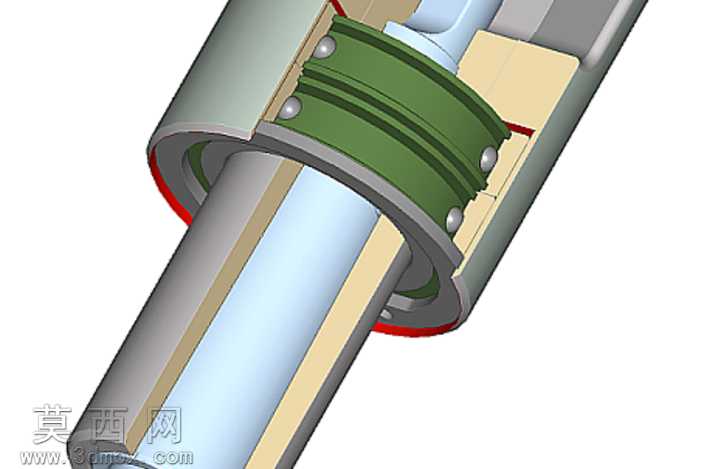

本模型为钻床核心传动部件主轴及配套主轴结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循机械加工工艺规范与钻床设备的实际传动逻辑，对主轴的各段轴径、配合面、传动连接结构都做了精准的尺寸还原。模型首先通过草图绘制完成主轴的轴向轮廓基准，利用回转特征生成主轴基础实体，针对主轴上的花键传动段、轴承配合轴颈、刀具安装锥孔等关键功能部位，分别采用特征切除、阵列、倒角等操作完成细节构建，保证各部位的形位公差符合实际装配要求。配套的主轴结构部分，包含了主轴的支撑限位组件、传动衔接结构，建模时对各零件的装配间隙、配合关系做了精准的干涉检查，确保整体装配逻辑符合钻床主轴的实际运行状态。材质设置上，主轴主体采用合金结构钢材质参数，还原金属部件的磨砂金属质感与表面加工纹理，支撑部件则对应设置了轴承钢、铸铁等不同材质属性，通过渲染调整材质的反光度、粗糙度参数，让不同零件的材质区分清晰，整体视觉效果贴近真实工业部件的质感。设计过程中重点考量了主轴的传动稳定性与结构刚性，对主轴的受力段做了结构优化，花键部位的齿形参数完全匹配通用钻床的传动标准，轴承安装位的尺寸公差符合通用轴承的装配要求，刀具安装锥孔的锥度参数严格遵循行业通用标准，保证模型可直接用于后续的工程分析、装配模拟或者教学演示场景。模型整体结构完整，各零件的层级关系清晰，没有冗余的几何特征，既还原了真实钻床主轴的全部结构细节，也兼顾了三维模型的轻量化要求，方便后续的编辑、调整与二次开发使用。
