工业废料收集器三维结构设计模型

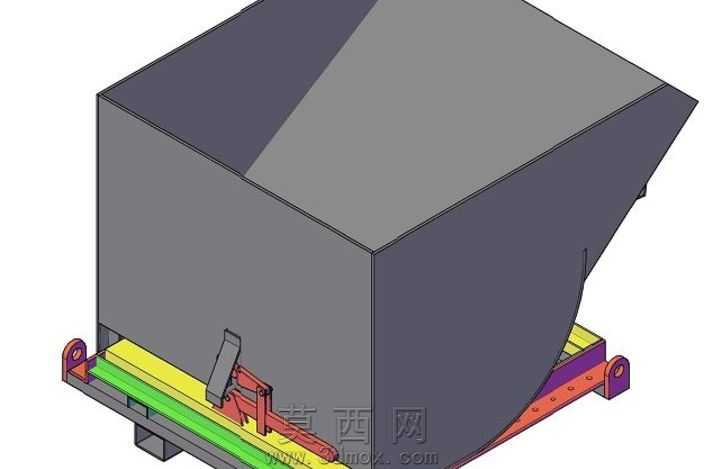

本模型为工业废料收集器的三维设计成果，采用主流三维建模软件完成全参数化构建，整体结构经过多轮优化调整，适配生产线废料归集的实际使用需求。模型主体采用上宽下窄的斜壁料斗结构，上部为大开口方形接料区，能够覆盖生产线废料掉落的范围，避免废料外溢；侧壁采用倾斜渐变设计，依靠废料自重实现顺滑滑落，无卡料死角，内壁做了平滑过渡处理，减少废料挂壁残留的概率。底部对接输送机构的安装位，设置了带定位孔的安装支架，支架上预留了与生产线输送导轨匹配的连接孔位，可直接与现有输送线对接，将归集的废料自动输送至后续处理工位，无需人工频繁转运。建模过程中对各部件的装配关系做了精准约束，料斗主体与底部支架采用螺栓连接的可拆结构，方便后期维护清理；底部设置的挡料机构采用铰接结构，可根据废料输送节奏调整开合角度，控制下料速度，避免一次性下料过多造成输送机构堵塞。材质渲染阶段，料斗主体采用哑光深灰色金属材质模拟工业常用钢板材质，底部支架采用橘红色防锈漆材质，输送对接部分采用黄绿配色区分不同功能部件，渲染效果清晰区分各结构模块，直观展示设备的功能分区。设计过程中充分考虑了工业现场的使用场景，整体结构紧凑，安装占用空间小，料斗容量经过测算可满足单班次生产线的废料临时存储需求，支架的承重结构做了加强处理，可承载满料状态下的重量不变形，两侧的吊耳结构方便设备的吊装移位，适配不同工位的安装调整需求。模型各部件均为可编辑参数化结构，可根据实际生产线的废料类型、产生量调整料斗的容积、开口尺寸以及支架的安装高度，具备较强的通用性和改造空间，能够为工业生产线废料归集环节的设备选型、结构改造提供直观的三维参考。
