车床尾座机械结构三维设计

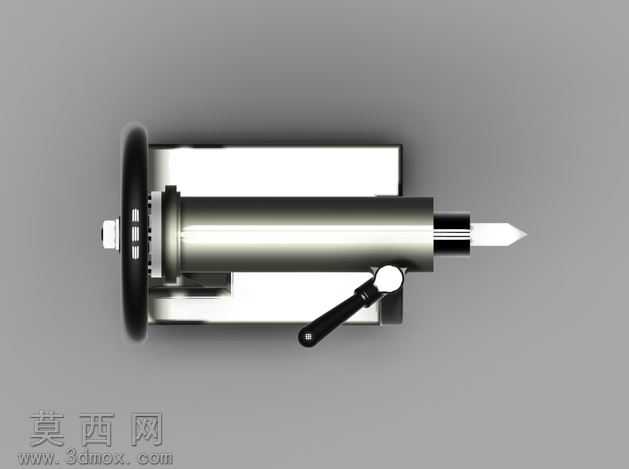

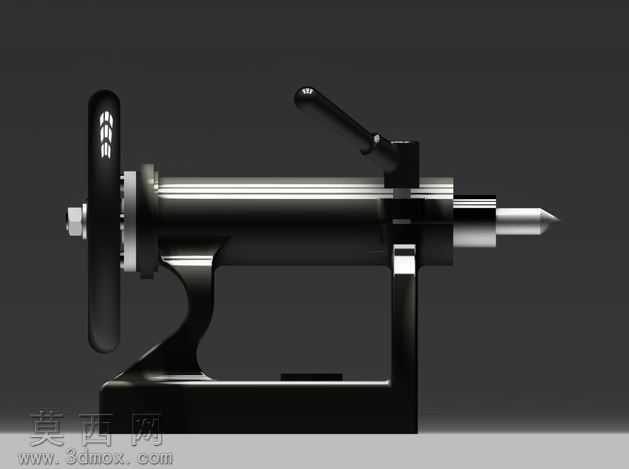

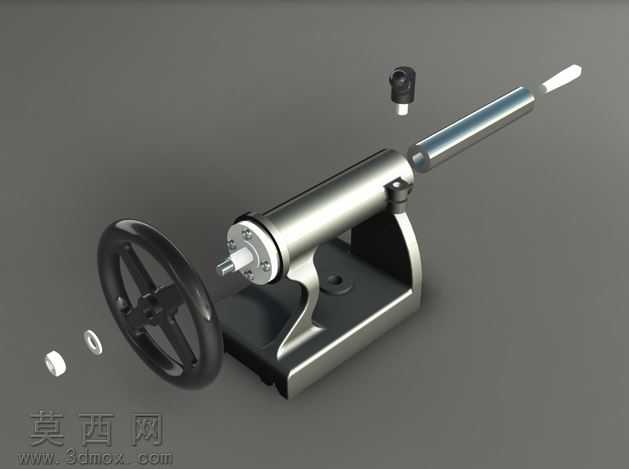

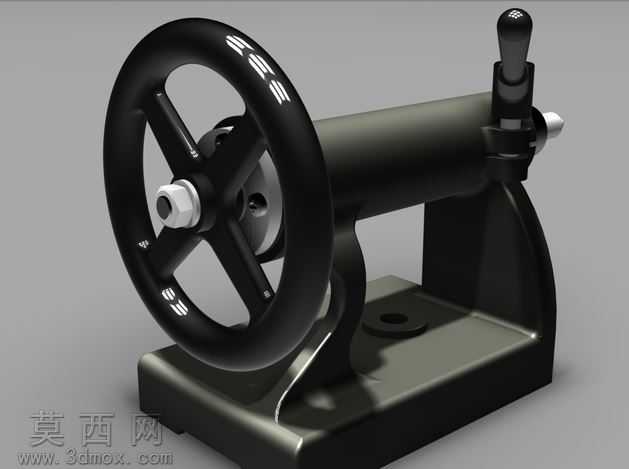

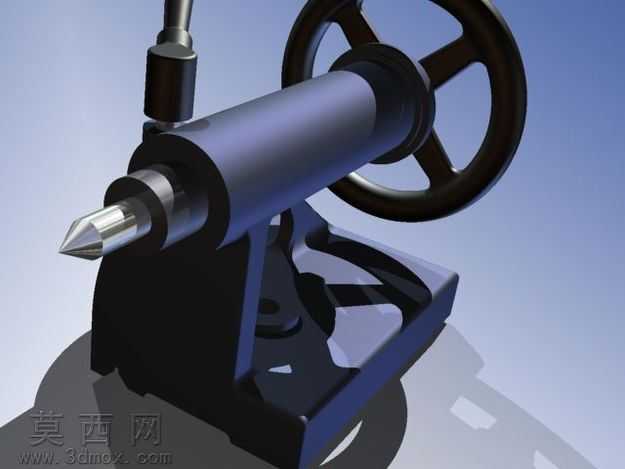

本作品为车床尾座的三维结构设计，整体采用三维建模软件完成全参数化建模，通过精细化的渲染处理呈现出真实的金属材质质感，清晰展现了车床尾座的完整结构与装配关系。建模过程中严格遵循普通车床尾座的实际功能逻辑与尺寸规范，对每一个零部件都进行了独立建模与装配约束，确保各部件之间的运动关系符合实际机械传动要求。模型主体包含手轮组件、尾座主轴、锁紧机构、支撑底座四大核心部分，手轮采用三辐条式结构设计，表面做了防滑纹理处理，还原了真实操作件的握持手感与操作便利性，手轮与主轴之间通过螺纹传动结构连接，转动手轮即可带动主轴实现轴向进给运动，满足车床加工时对工件的顶紧支撑需求。尾座主轴部分设计有高精度的导向配合面，保证主轴伸缩过程中的同轴度与运动平稳性，锁紧机构采用偏心压紧式结构，可在主轴调整到指定位置后快速完成锁紧固定，避免加工过程中出现主轴位移影响加工精度。支撑底座采用一体式铸造结构造型，底部设计有安装固定孔位，可与车床床身实现稳定连接，底座与主轴套筒部分采用一体化的支撑筋结构设计，提升整体结构的刚性与抗变形能力。材质渲染上，对不同功能部件做了差异化的材质区分，手轮采用哑光黑色工程塑料材质，主体金属结构件采用铸铁哑光金属质感，传动配合面做了金属光泽的精加工面处理，锁紧手柄采用黑色防滑材质，通过材质的区分让各部件的功能一目了然。设计过程中充分考虑了车床尾座的实际使用场景，在保证结构强度的前提下优化了各部件的壁厚与过渡圆角，避免应力集中问题，同时还原了尾座的实际操作逻辑，转动手轮的进给行程、锁紧手柄的操作角度都符合真实设备的操作习惯，可作为机械结构教学、机床部件认知、相关设计方案参考的三维素材，帮助学习者直观理解车床尾座的工作原理与结构组成，也可用于虚拟仿真场景中的车床设备搭建。
