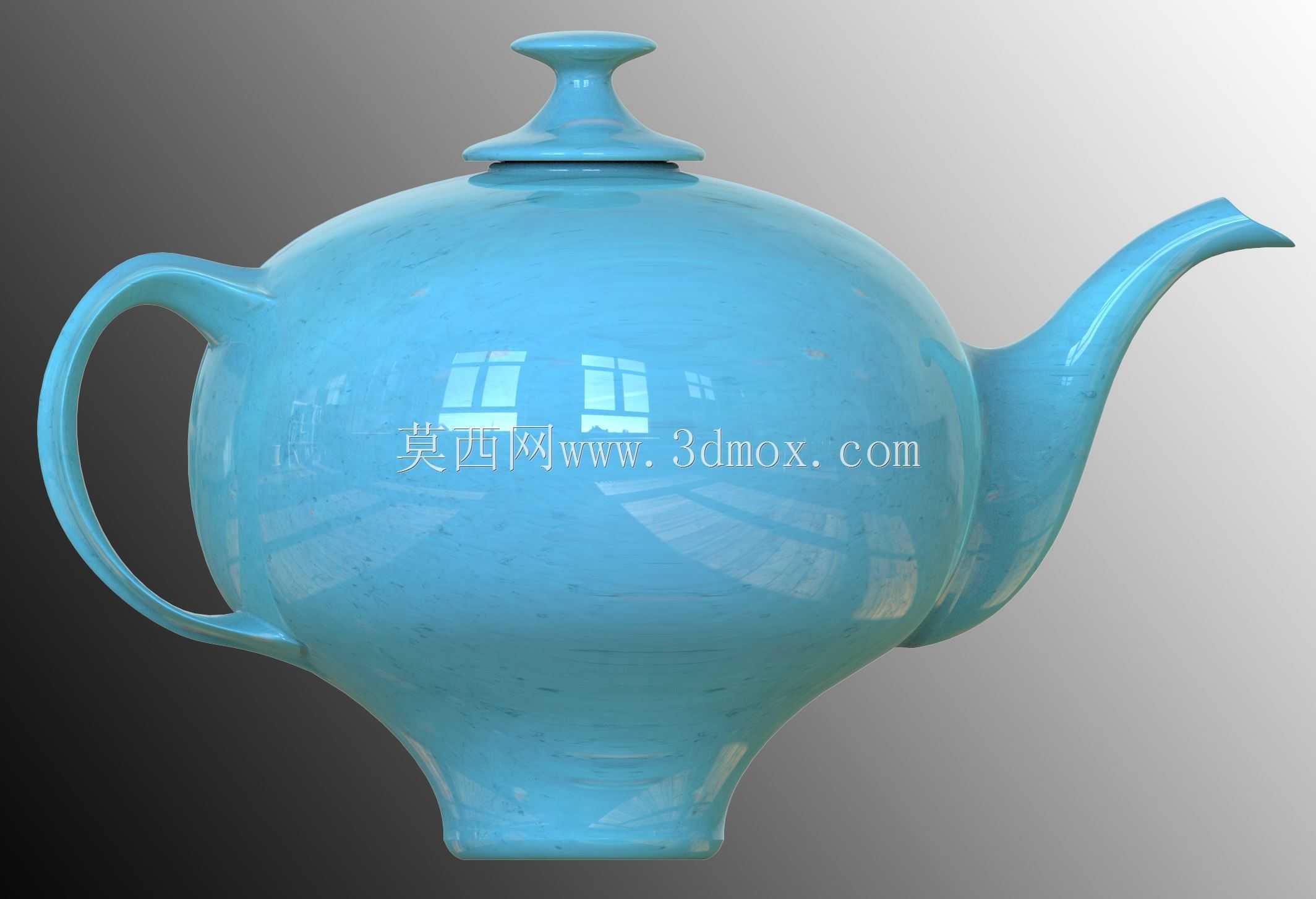

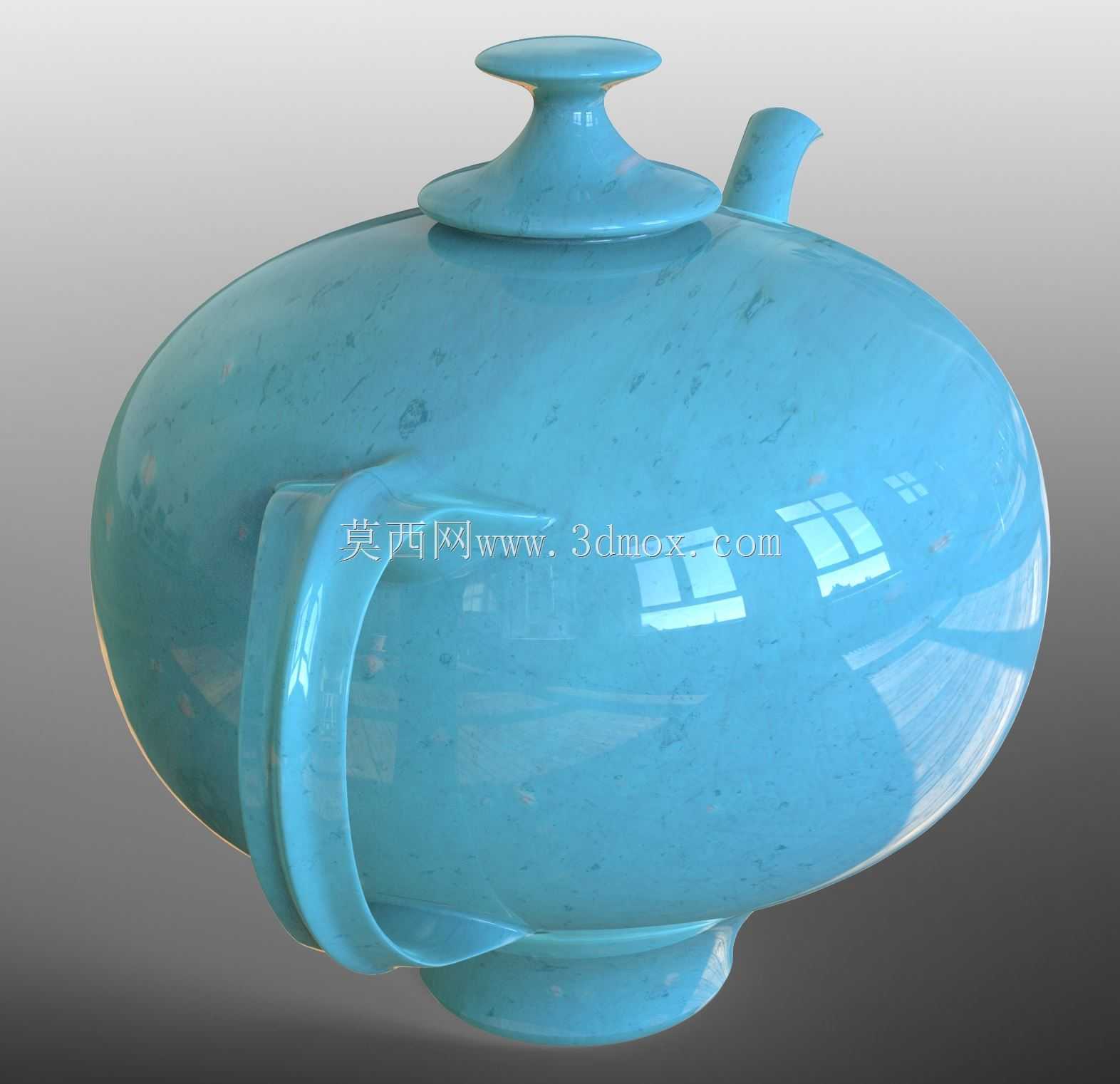

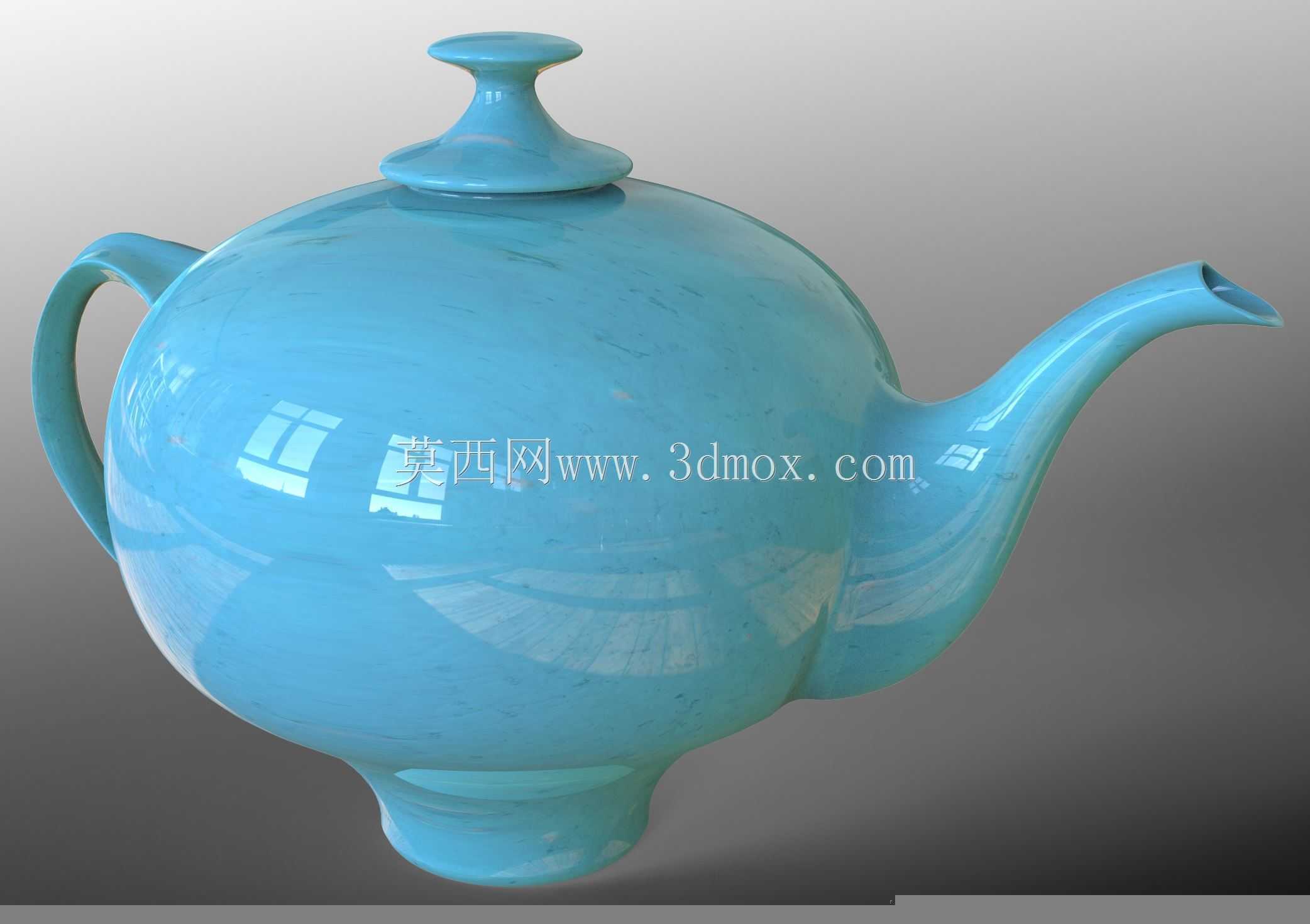

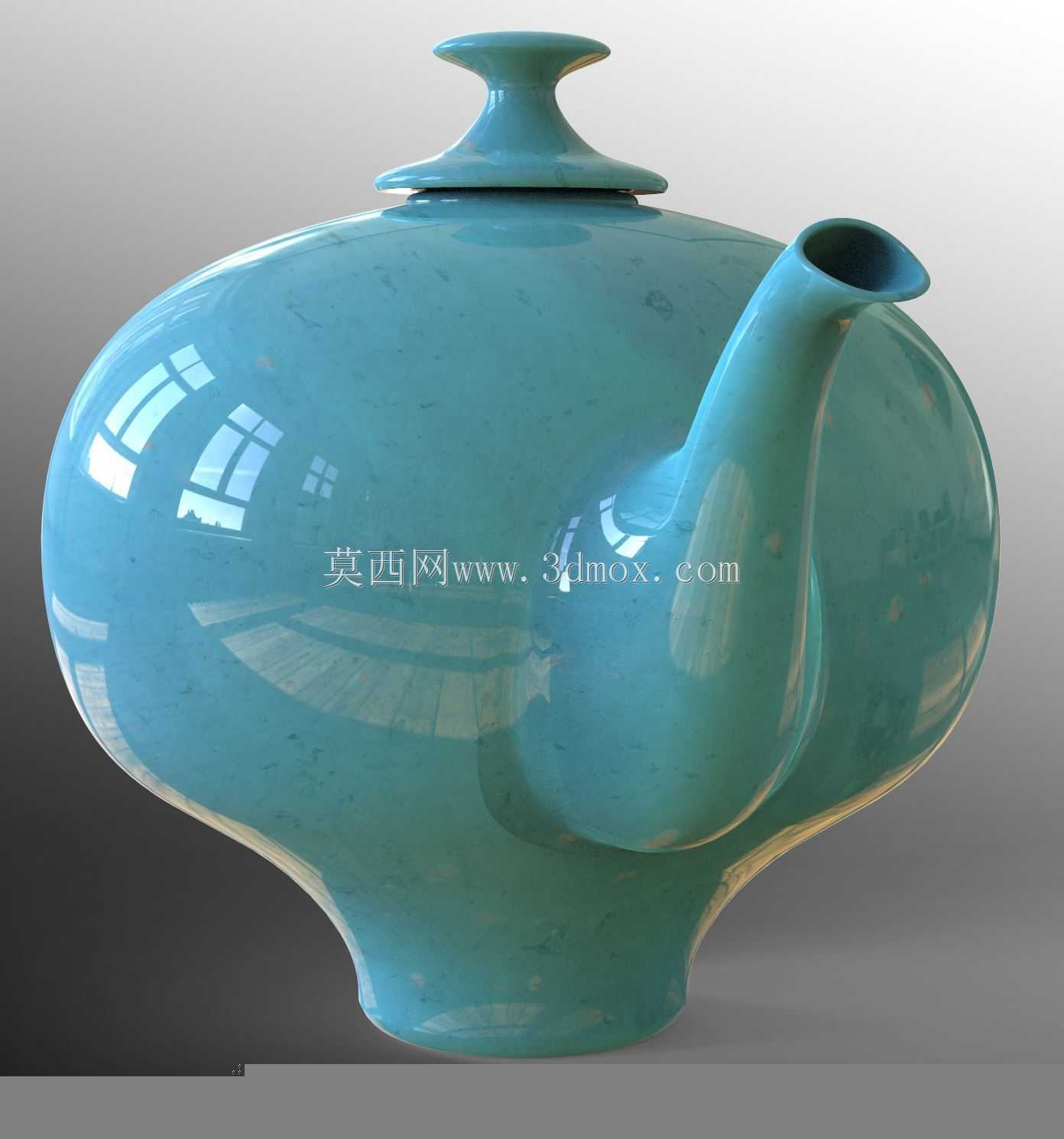

蓝釉曲面流线型中式泡茶壶结构设计

　　做曲面建模练习时选这款壶型做参照，最能摸透G2连续过渡的处理逻辑，日常做工业产品外观时，这类双曲率顺滑曲面的处理思路完全可以复用，不管是做小家电外壳还是卫浴陶瓷件，曲面拼接的公差控制逻辑是共通的。先看实际使用场景，这类瓷壶主要服务于日常居家泡茶、茶室待客场景，壶身的饱满弧度不是单纯为了美观，容量控制在350ml左右时，大弧面壶身能让茶叶在注水后有充分的舒展空间，相比直筒壶，弧形内壁不会出现茶叶堆积在边角的问题，出水时水流带动茶叶在壶内循环，不会堵塞壶嘴滤网。设计时最先要卡的是安装边界，也就是壶身、壶盖、壶嘴、壶把四个部件的配合公差，壶盖的子口高度要做12mm，和壶口的配合间隙控制在0.3mm，既能保证开盖时的顺滑度，

　　又不会在倒水时出现壶盖滑落的问题，子口边缘要做1mm的圆角，避免瓷件烧制时出现应力开裂。壶嘴的安装位置要比壶身最大直径处低15mm，这个高度差能形成自然的水压差，出水时不会出现流涎，也就是业内常说的“口水”问题，壶嘴的流道要做等径渐变，从根部的12mm内径逐步收窄到出水口的6mm，流道内壁全程做顺滑过渡，不能有台阶或者凹陷，不然水流经过时会产生紊流，断水时就会有余水顺着壶嘴外壁流下。壶把的安装角度要贴合人手握持的自然姿态，把手上端固定点在壶肩位置，下端固定点在壶腹下侧，两个固定点的连线和水平面呈75度夹角，把手的截面做椭圆形，长轴20mm短轴15mm，握持时的受力面刚好贴合指腹，倒茶时手腕不用过度翻转，长时间持握也不会有酸胀感。

　　壶身的曲面过渡是整个设计的核心，壶腹的最大直径在整体高度的二分之一偏上位置，从壶腹到壶底的收窄弧度要和壶肩到壶口的弧度形成视觉平衡，壶底做8mm高的圈足，圈足的外径比壶底最大收径小5mm，放置在桌面时能形成稳定的支撑，不会因为壶身重心偏高出现晃动。壶钮的高度做20mm，顶部做微弧的平面，直径18mm，捏取时手指有足够的施力面，壶钮和壶盖的连接位置做R5的圆角过渡，既避免清洁时的卫生死角，也能减少烧制时的应力集中。做这类陶瓷件的三维建模时，要提前考虑瓷坯烧制的收缩率，一般高温瓷的收缩率在15%左右，建模时要把收缩余量提前算进尺寸里，不然烧制成品的尺寸会和设计值出现偏差，配合位置的公差要在建模时就预留好，不能等出模后再修坯，

　　不然会破坏曲面的整体顺滑度。另外壶内壁的厚度要控制在3mm均匀壁厚，不能出现局部厚薄不均的情况，不然烧制时会因为受热不均出现变形，壶嘴和壶身的连接位置要做内壁的补强，厚度加到4mm，避免接坯位置出现开裂。从结构设计的角度看，这款壶的曲面拆分逻辑很适合做曲面建模的训练素材，把壶身拆成壶腹主曲面、壶肩过渡面、壶底收窄面三个部分，用双轨扫掠或者网格曲面构建时，要保证每个拼接位置的曲率连续，不能出现可见的棱线，渲染时的釉面反光能很直观地检验曲面质量，要是曲面有凹凸，反光就会出现扭曲变形，这也是检验外观曲面建模质量最直接的方法。这类曲面处理技巧不止能用在陶瓷茶具设计上，做玻璃器皿、塑料外壳、甚至汽车覆盖件的曲面构建时，曲率连续的控制逻辑、壁厚均匀性的把控、配合位置的公差预留，都是通用的工程设计要点，把这类小产品的曲面做透，再处理大型工业产品的外观曲面时，就能避开很多常见的结构问题。
