后挂式运动蓝牙耳机外观结构设计

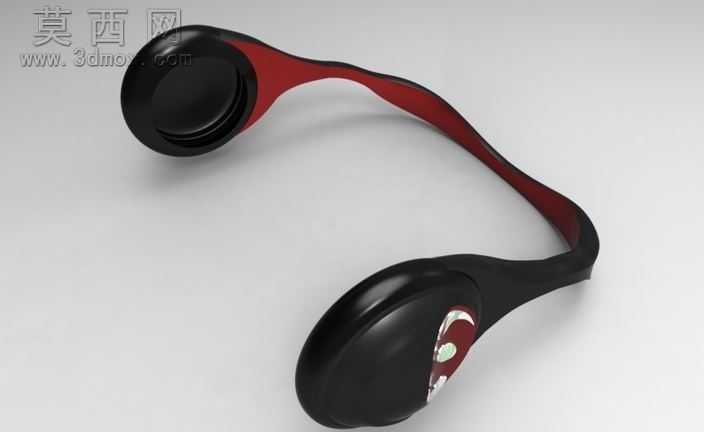

本款后挂式运动耳机的三维建模采用主流三维设计软件完成全参数化构建，整体围绕运动场景的佩戴稳定性、轻量化需求展开设计。建模阶段首先绘制头梁部分的中心引导线，结合人体耳后轮廓的曲率数据，通过扫掠命令生成一体化后挂头梁的基础实体，头梁采用内窄外宽的渐变截面设计，内侧贴合人体后颈与耳后弧度，外侧做流线型收边处理，既保证佩戴时的贴合度，又避免运动过程中产生晃动脱落的问题。耳壳部分采用旋转命令生成基础腔体，后续通过布尔运算预留出声单元、控制按键、充电接口的安装位，耳壳外侧做圆润的弧面过渡，边缘做0.8mm的倒角处理，避免佩戴时产生硌耳的不适感。材质渲染阶段，头梁外侧采用哑光黑色亲肤硅胶材质，设置低粗糙度的漫反射参数，还原硅胶类材质的细腻磨砂质感，头梁内侧点缀高饱和度的红色弹性塑胶材质，通过调整高光层级模拟塑胶材质的轻微光泽感，与外侧黑色形成撞色视觉效果。耳壳部分采用半高光的ABS工程塑料材质，表面添加细微的颗粒纹理提升质感，耳壳侧面的功能按键区域做金属质感的装饰件，通过调整金属材质的反射率与环境贴图，模拟铝合金阳极氧化的细腻金属光泽，出声孔区域采用细密的网孔纹理，通过凹凸贴图还原金属防护网的通透质感。结构设计上，后挂头梁内部预留了弹性记忆钢片的安装槽位，外部包裹软胶层，兼顾弯折回弹性与佩戴舒适度，左右耳壳与头梁的连接部位做隐藏式转轴结构，支持小角度的转动调节，适配不同头型的佩戴需求。左耳壳侧面集成了多功能按键与状态指示灯，按键做凸起的定位点设计，方便运动过程中盲操作，指示灯采用半透明的PC材质，通过设置次表面散射参数还原灯光亮起时的柔和透光效果。整体模型的装配关系完全按照实际生产的装配逻辑搭建，各个部件之间预留了合理的装配间隙，既满足结构强度要求，又兼顾了外观的简洁流畅性，渲染阶段采用柔和的影棚布光，通过多盏区域光勾勒产品的轮廓线条，突出不同材质之间的质感差异，最终呈现出兼具运动实用性与时尚外观的耳机设计效果。
