三相机同步速度检测装置结构设计

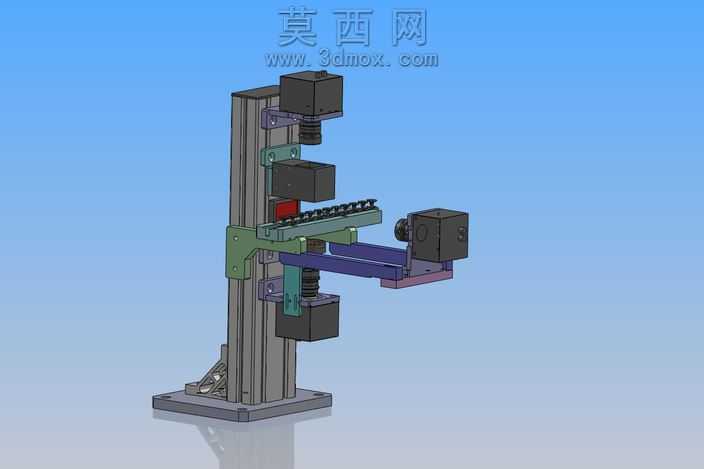

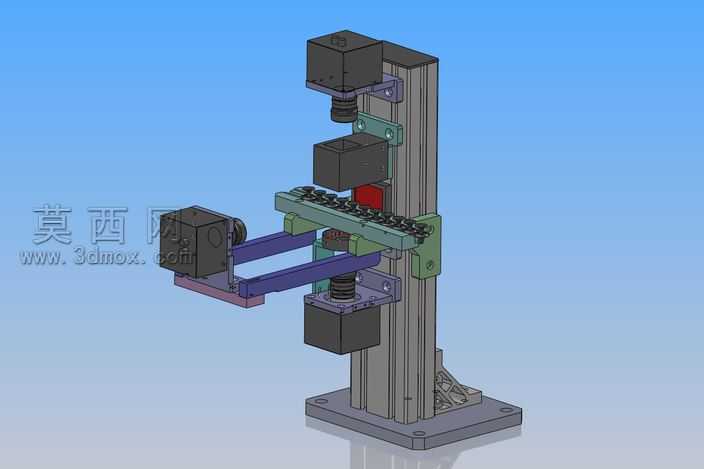

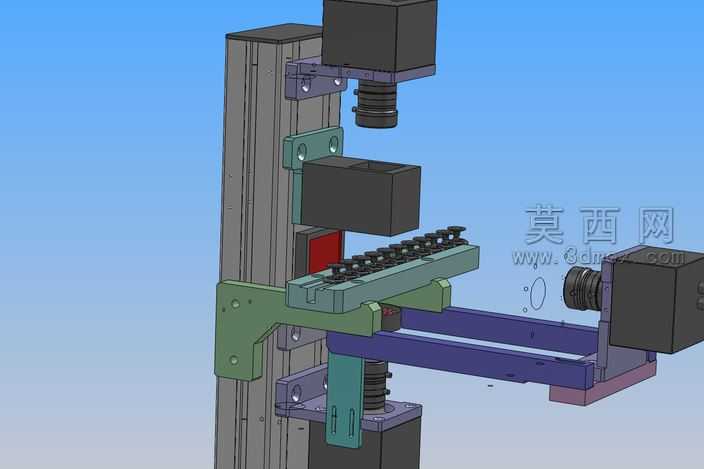

本模型为三相机同步速度检测装置，采用立式铝型材立柱作为主体承载结构，整体建模过程严格遵循机械装配逻辑，先完成底部安装底座的特征建模，通过拉伸、倒角、阵列等操作完成底座安装孔位、定位槽的细节设计，保证底座与立柱的装配同轴度要求。立柱部分采用标准工业铝型材截面建模，通过装配约束将多组相机安装支架依次固定在立柱不同高度位置，三组相机分别布置于上、中、下三个检测工位，其中中部工位搭配水平延伸的悬臂支架，实现对被测物件不同维度的同步图像采集。建模过程中对相机安装座的调节结构做了精细化设计，预留了腰型调节孔位，可实现相机前后、上下位置的微调，适配不同规格被测物件的检测需求。各支架与立柱的连接部位设计了加强筋结构，通过有限元思路优化受力分布，避免装置运行过程中出现抖动影响检测精度。材质渲染阶段，铝型材部件采用阳极氧化银灰色金属材质，相机模块采用哑光黑色工程塑料材质，安装紧固件采用镀锌亮面金属材质，底座采用磨砂铸铁材质，通过不同材质的质感区分强化结构层次感，渲染时添加柔和环境光与定向补光，清晰呈现各部件的装配关系与结构细节。设计思路围绕多视觉同步检测的功能需求展开，整体结构紧凑，安装调试便捷，可直接集成至自动化生产线的检测工位，实现对运动物件的多方位同步速度采集与分析，各部件均采用标准件与模块化设计思路，便于后期维护与部件更换，装配过程中所有配合面均设置合理的公差间隙，保证实际加工装配的可行性。
