户外徒步登山鞋结构三维设计

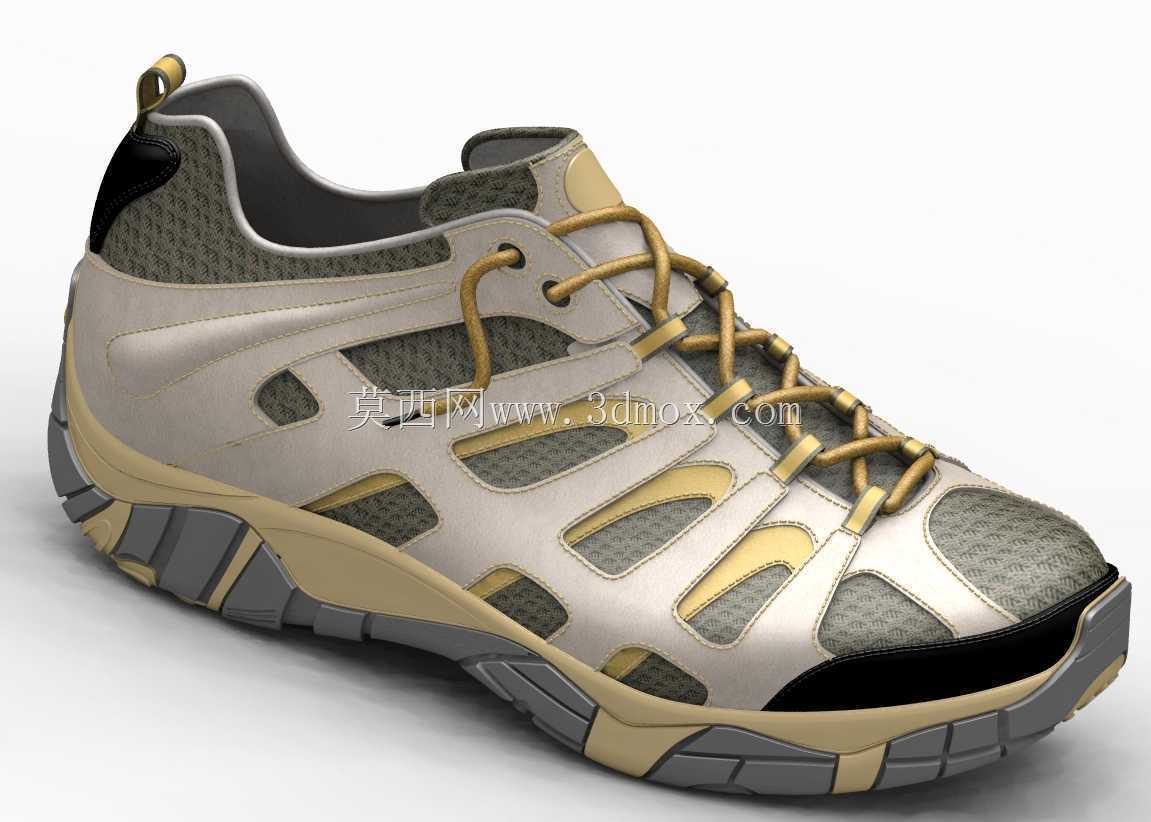

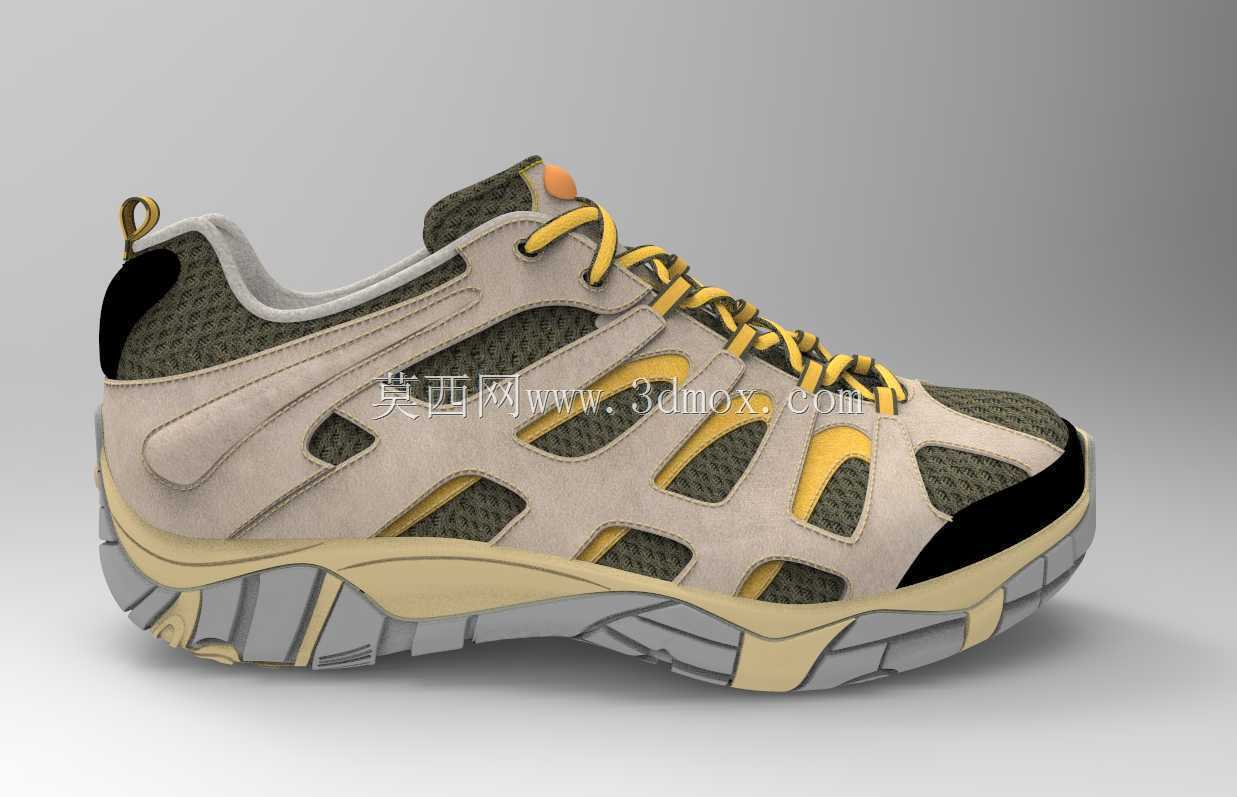

　　这款户外徒步鞋的三维结构设计，首先围绕山地徒步、户外穿越这类复杂地形的使用场景展开，在做结构拆解建模的时候，最先考量的是足部在非铺装路面行走时的受力分布——人在爬坡、踩过碎石路面的时候，前掌弯折区域、后跟落地的缓冲区域、足弓支撑位置的受力差异非常大，所以整个鞋体的结构分区完全贴合这些受力特征来做。鞋身主体采用拼接式的覆盖件设计，不同区域的覆盖件承担不同功能：鞋头位置做了加厚的硬质防撞结构，在行走过程中踢到石块、树根的时候，能直接分散冲击力，避免脚趾受伤，这个防撞结构的弧度完全贴合人体脚趾的自然排布轮廓，不会在行走过程中挤压脚趾造成磨损。鞋身侧面的支撑条采用错落的排布方式，不是规则的平行布局，而是顺着足部侧向受力的方向延伸，

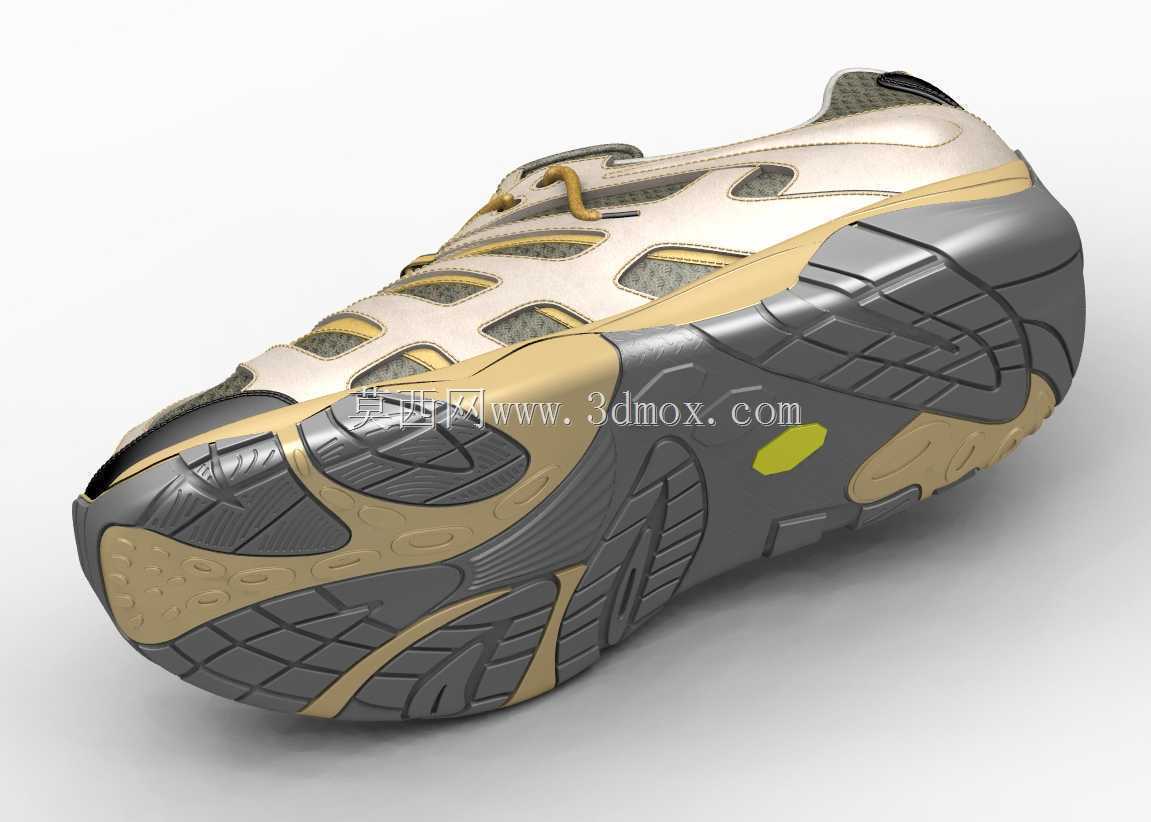

　　在脚踝发生侧倾的时候，这些支撑条能提供足够的侧向支撑力，减少崴脚的风险，同时支撑条之间预留了网布区域，保证行走过程中鞋内的空气流通，避免长时间行走鞋内积汗造成的不适。鞋带系统采用了多组鞋带孔的布局，从鞋头位置一直延伸到脚踝下方，不同位置的鞋带孔可以根据使用者的足型调整松紧：足背较高的使用者可以放松足背位置的鞋带，脚踝力量较弱的使用者可以收紧脚踝位置的鞋带，提供更好的包裹性，鞋带孔的位置做了内嵌式的结构处理，避免鞋带在行走过程中被树枝、碎石勾挂造成松脱。鞋底部分做了分层结构设计，接触地面的外底采用深浅错落的防滑齿纹，齿纹的方向顺着行走时的蹬地方向排布，在湿滑的岩石路面、泥泞路面都能提供足够的抓地力，齿纹的深度做了梯度设计，

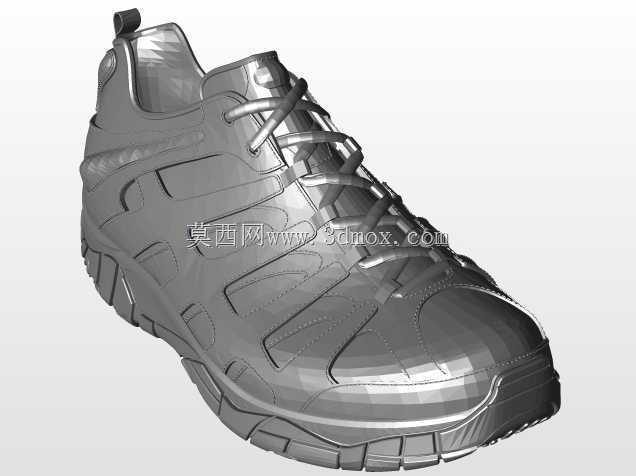

　　前掌弯折位置的齿纹相对较浅，保证行走时前掌弯折的灵活性，后跟位置的齿纹更深更宽，落地时能更好地嵌入松软地面提供制动效果。中底部分做了不同密度的材料分区，后跟位置的材料缓冲性能更强，吸收落地时的冲击力，足弓位置的材料硬度更高，提供足够的支撑，避免长时间行走足弓疲劳。鞋口位置做了加厚的泡棉填充，填充的轮廓贴合脚踝的生理曲线，既不会因为填充过厚影响脚踝活动，也不会因为填充不足在行走过程中磨破脚踝皮肤。鞋跟位置设置了提拉环，穿脱的时候可以直接提拉这个环快速把鞋穿上，不需要用手反复拉扯鞋帮。在建模过程中，所有的曲面过渡都做了圆角处理，没有尖锐的棱角，避免不同材料拼接的位置在穿着过程中反复摩擦皮肤造成磨脚的问题，

　　各个部件的连接边界都预留了装配余量，实际生产的时候可以通过胶粘、缝线的工艺完成组装，不会出现部件干涉的问题。整个鞋的尺寸边界参考成人户外鞋的通用尺码范围设计，鞋身长度、宽度、鞋帮高度都符合常规户外徒步鞋的尺寸规范，既可以作为鞋类结构设计的参考模型，也可以用于户外装备的展示、产品开模前的结构验证，在设计过程中反复调整了各个部件的厚度比例，在保证结构强度的前提下尽可能控制鞋体的整体重量，减少长时间行走的足部负担。
