自制腹腔镜手术模拟训练装置

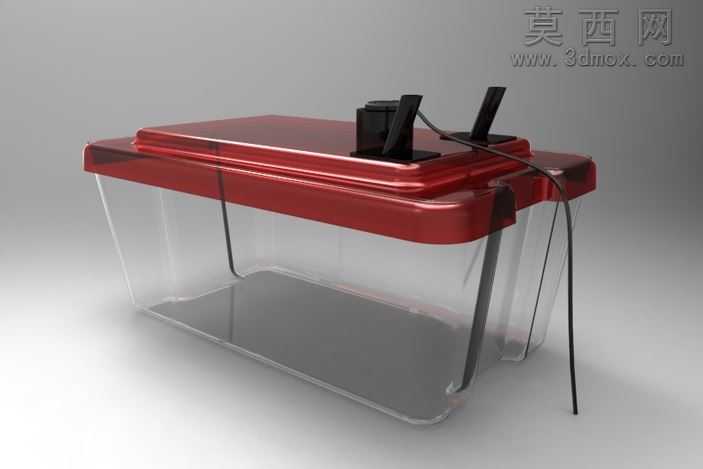

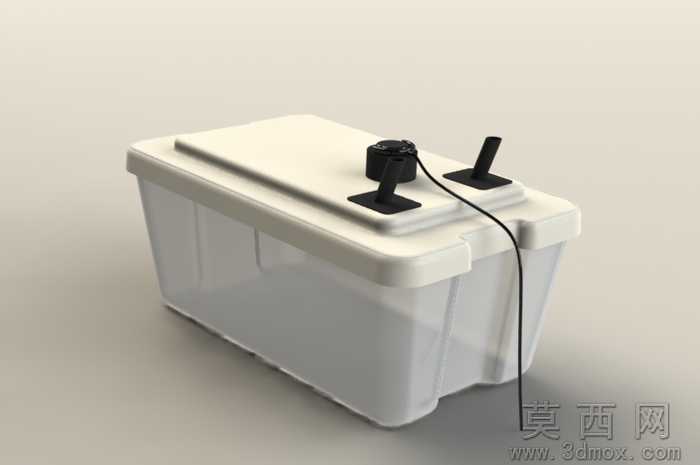

该模型采用SolidWorks进行全参数化建模设计，整体以常见的带盖塑料收纳箱体作为主体基座，建模阶段首先对收纳箱的壳体结构进行1:1比例还原，准确还原箱体侧壁的防滑纹理、箱盖边缘的卡扣咬合结构、箱体底部的加强筋布局，保证基座结构的尺寸精度与真实实物完全匹配。箱盖顶部的操作组件是建模的核心部分，分别设计了固定操作杆座与摄像头安装座，两个安装座均采用带圆角的方形底座结构，底座上预留了与操作杆、摄像头适配的安装孔位，建模时对安装座与箱盖的贴合面做了共面约束，保证装配后无错位缝隙。操作杆采用细长圆柱加顶部扁平握持端的结构，摄像头模块则还原了镜头主体、线材引出端的细节，线材部分采用扫掠特征建模，自然垂落至箱体外侧的形态完全模拟真实布线效果。材质渲染阶段，箱体主体采用半透明磨砂PP塑料材质，调整材质的透明度、粗糙度参数，还原塑料收纳箱半透光的朦胧质感；箱盖与操作座采用米白色硬质ABS塑料材质，表面设置轻微的磨砂纹理，避免渲染效果过于塑料化；操作杆与摄像头外壳采用黑色哑光工程塑料材质，线材采用黑色软质PVC材质，通过调整材质的反光度与凹凸贴图，还原不同部件的真实触感。设计思路上，整套装置完全采用日常易获取的普通材料制作，无需特殊定制零件，普通使用者仅需按照模型的尺寸参数采购对应收纳箱、网络摄像头、简易操作杆即可完成组装，箱体内部可放置模拟手术用的练习模块，摄像头可将内部操作画面实时传输至外接显示设备，完全还原真实腹腔镜手术的操作视角与操作手感，能够帮助外科初学者反复练习手眼协调能力、器械操作精度，大幅降低临床实操前的训练成本，模型的所有零件均做了可编辑参数化设置，使用者可根据自身采购的收纳箱尺寸灵活调整安装座的位置与孔径，适配不同规格的制作材料。
