ABB小型电路断路器三维结构设计

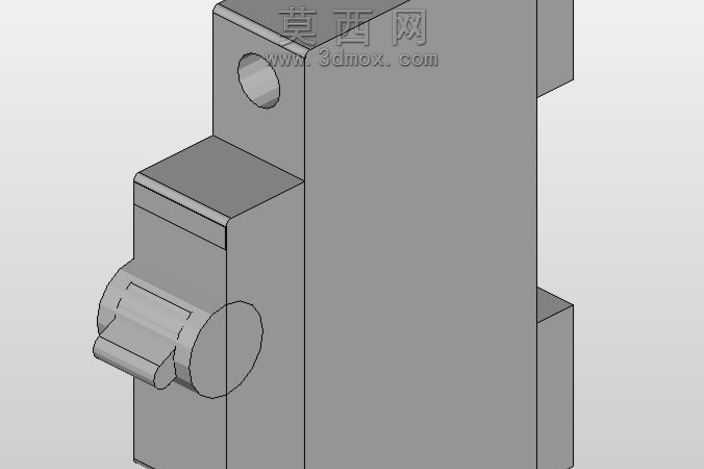

本模型为ABB品牌小型电路断路器的三维结构设计，建模过程严格参照实物尺寸比例进行1:1还原，首先通过测绘获取断路器外壳、操作手柄、安装孔位等核心结构的尺寸参数，在三维建模环境中先搭建整体外轮廓基准，采用实体拉伸命令构建主体壳体的基础形态，针对壳体侧边的安装圆孔，通过切除拉伸命令精准生成孔位结构，保证安装适配性。操作手柄部分采用旋转与拉伸组合命令完成建模，还原手柄的握持弧度与拨动手感对应的结构形态，手柄与壳体的衔接处预留合理的转动间隙，还原实物的活动结构逻辑。建模过程中对壳体的棱角处做了符合工业设计规范的圆角处理，避免尖锐棱角带来的安全隐患，同时还原实物的注塑工艺特征。材质设置上，主体壳体采用阻燃工程塑料材质，调整材质的漫反射、粗糙度参数还原哑光塑料的质感，操作手柄部分采用同系列工程塑料但略微调整光泽度，区分不同部件的视觉差异，金属导电部分的内置结构虽未完全外露，但在建模时预留了对应的内部腔体空间，符合真实断路器的内部布局逻辑。整体模型结构严谨，各部件的装配关系清晰，壳体的卡扣结构、安装定位槽都做了细节还原，能够直观展现小型断路器的外部结构特征与安装适配形态，可用于电气装配演示、低压配电场景的布局模拟、电气相关教学演示等场景，建模过程中未添加冗余结构，所有特征均服务于还原实物的真实结构与功能形态，保证模型的实用性与准确性。
