商超出入口声磁防盗检测天线结构设计

　　这款防盗检测天线的结构设计，首先要匹配商超、品牌门店、开放式书店这类零售场景的出入口安装需求，日常使用中需要持续稳定检测附着在商品上的防盗标签，在未完成消磁的商品通过检测区间时触发声光提示，从源头降低开放式售点的商品失窃损耗。

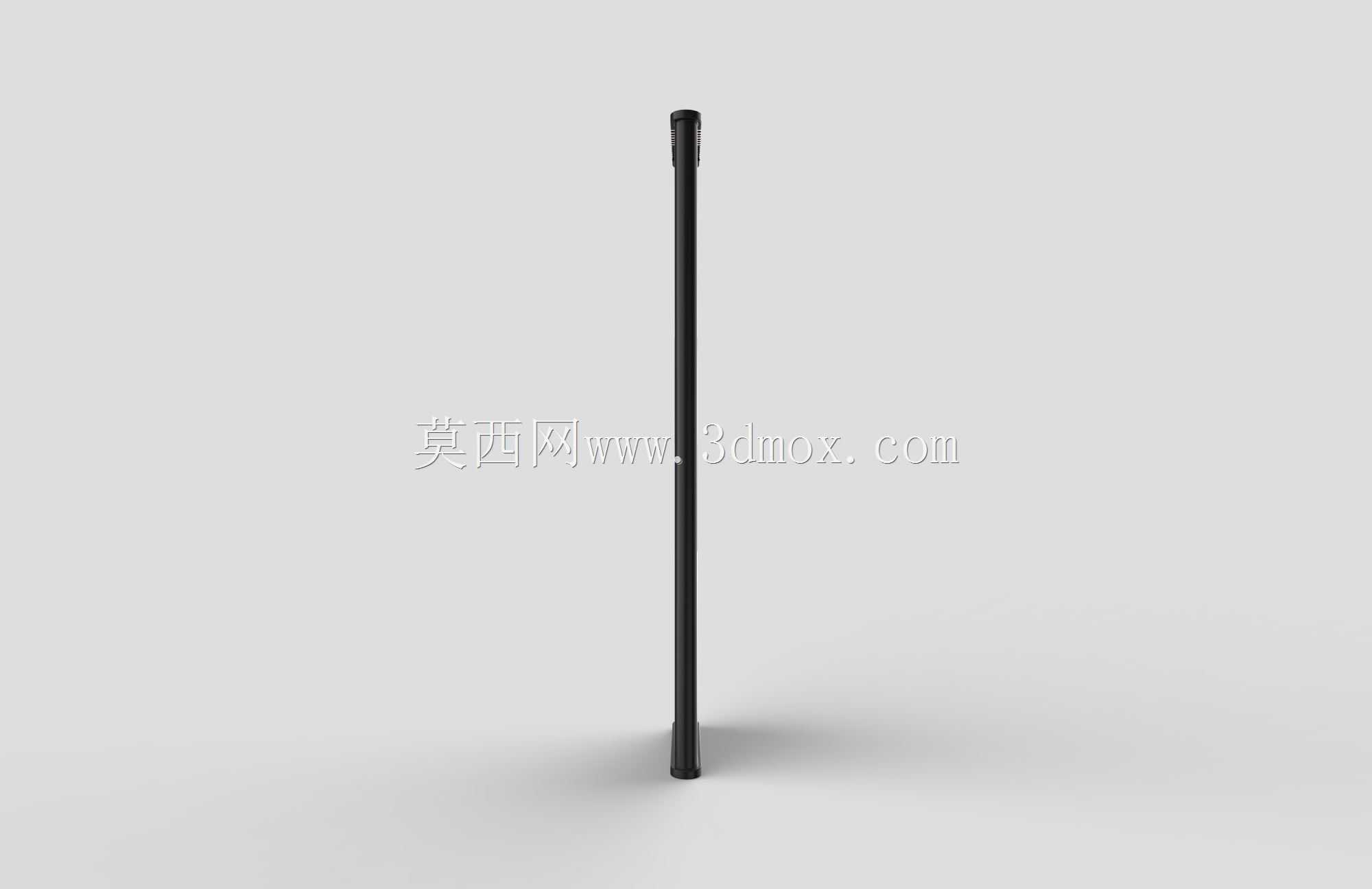

　　从实际安装边界来看，单组天线的立柱主体采用窄边立式结构，底座厚度控制在10厘米以内，宽度不超过35厘米，安装时不会过度占用出入口通行空间，常规80-120厘米宽的商超出入口，单组天线即可覆盖完整检测区间，更宽的主出入口可采用多组天线并排布设的方式，相邻天线的布设间距控制在90-120厘米区间，即可保证检测信号无盲区，同时避免相邻设备的信号串扰。安装时底座可采用膨胀螺栓直接固定在硬质地砖地面，也可搭配加重防滑底座实现免打孔布设，适配不同装修条件的门店场景，不会破坏原有地面铺装。

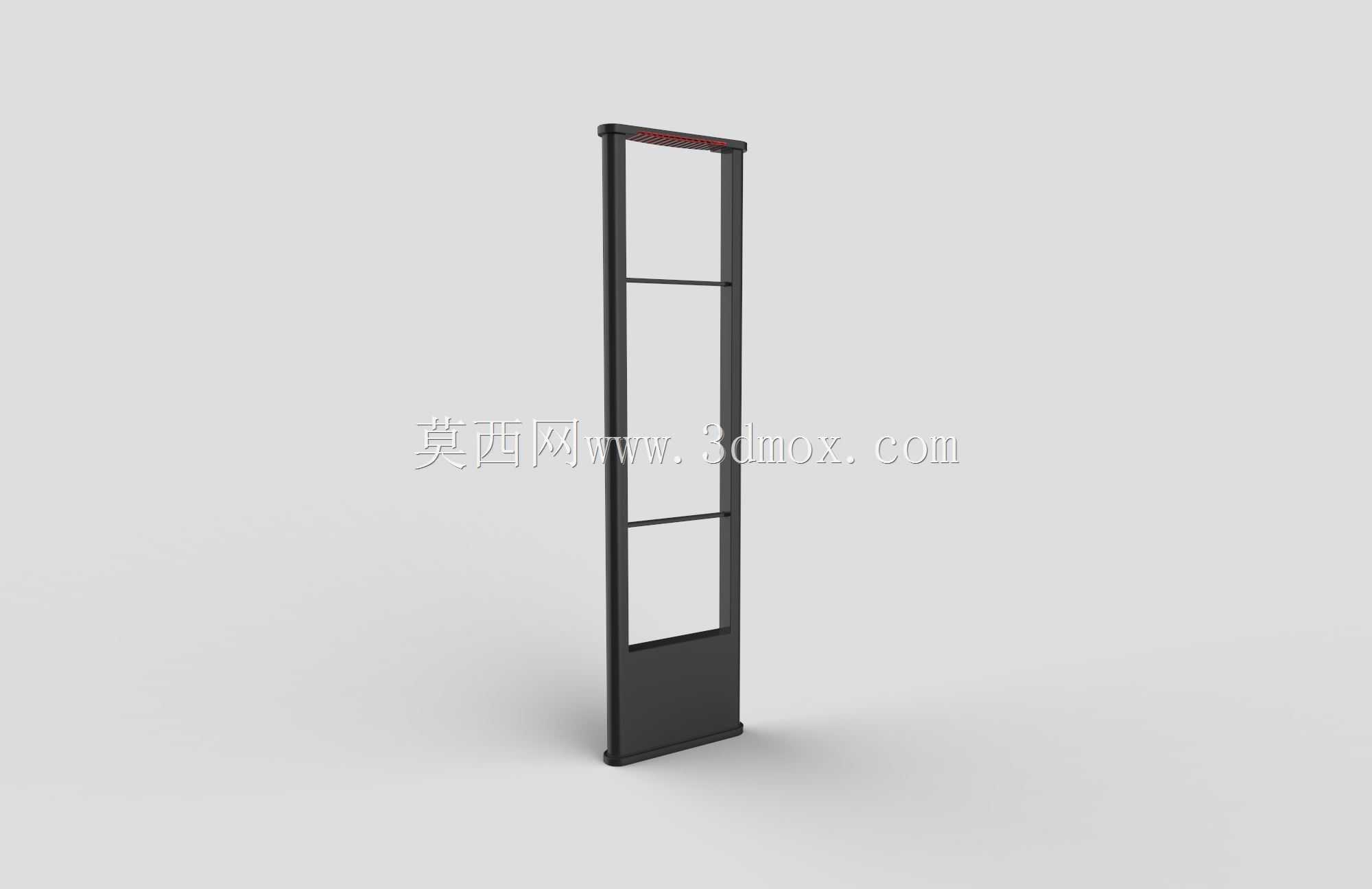

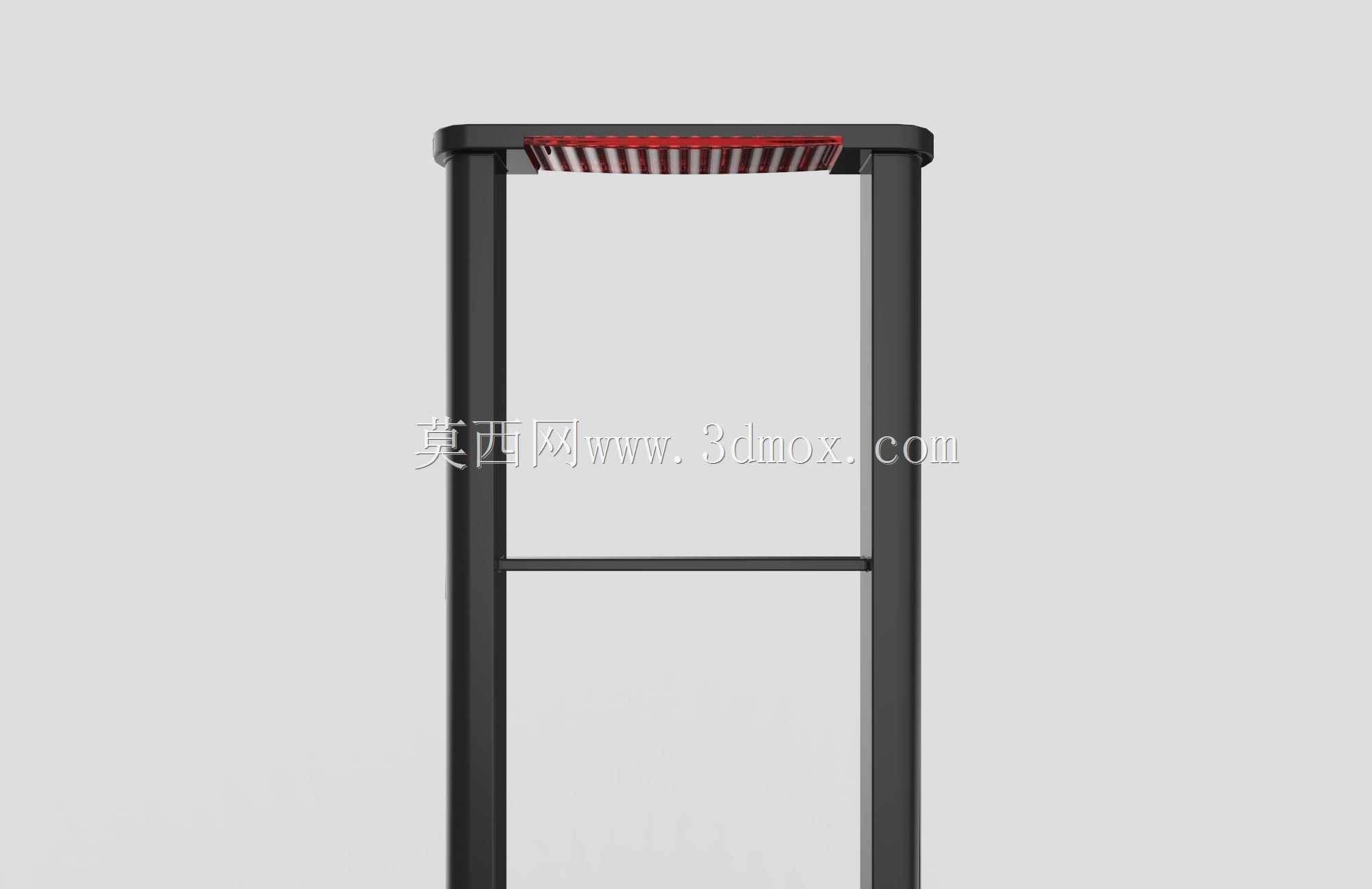

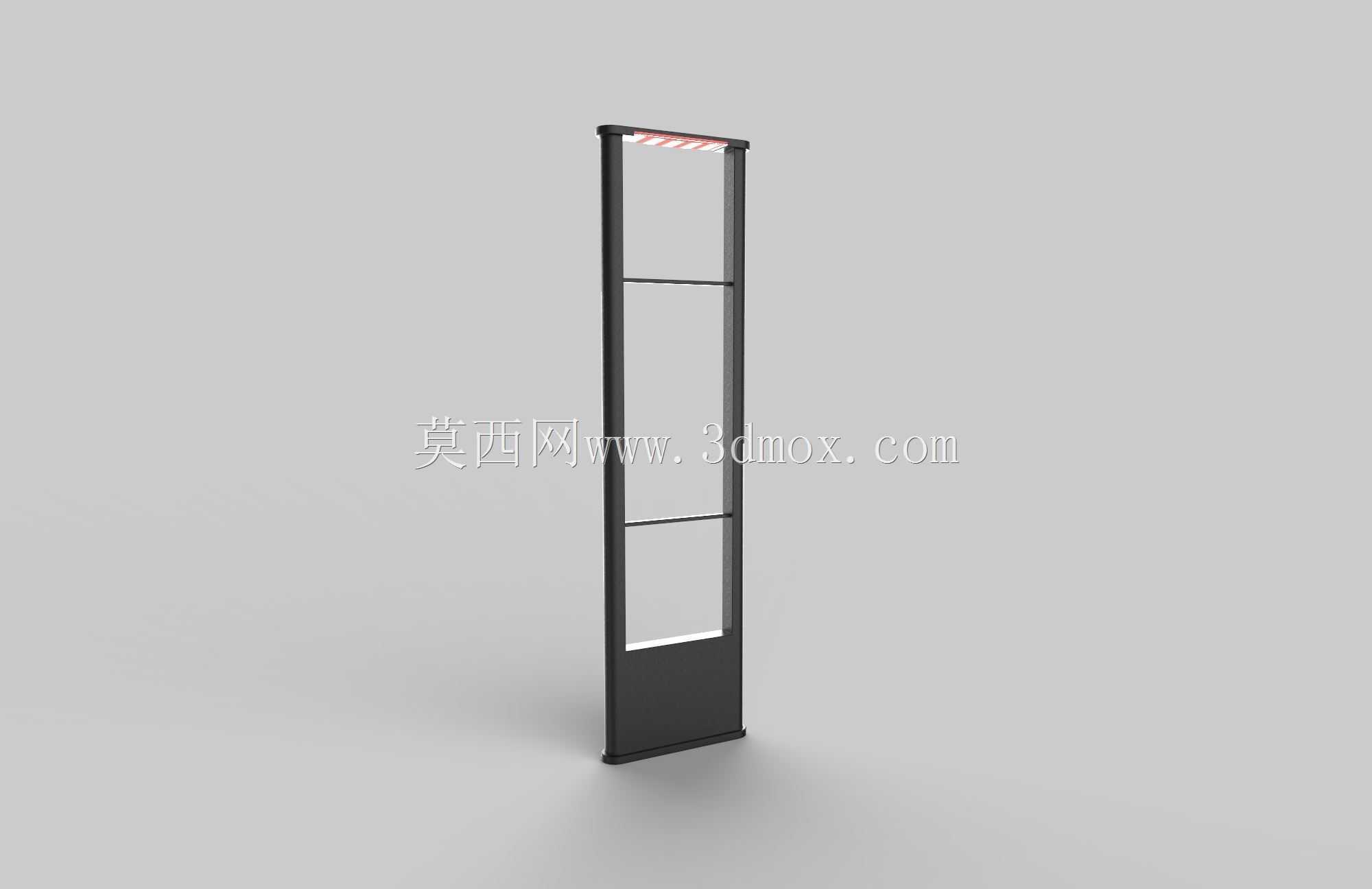

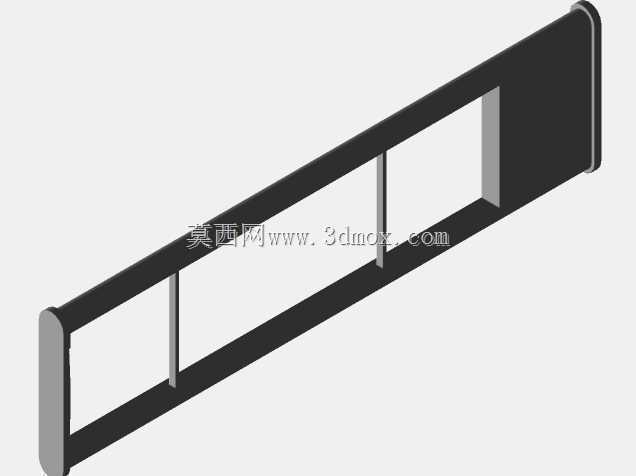

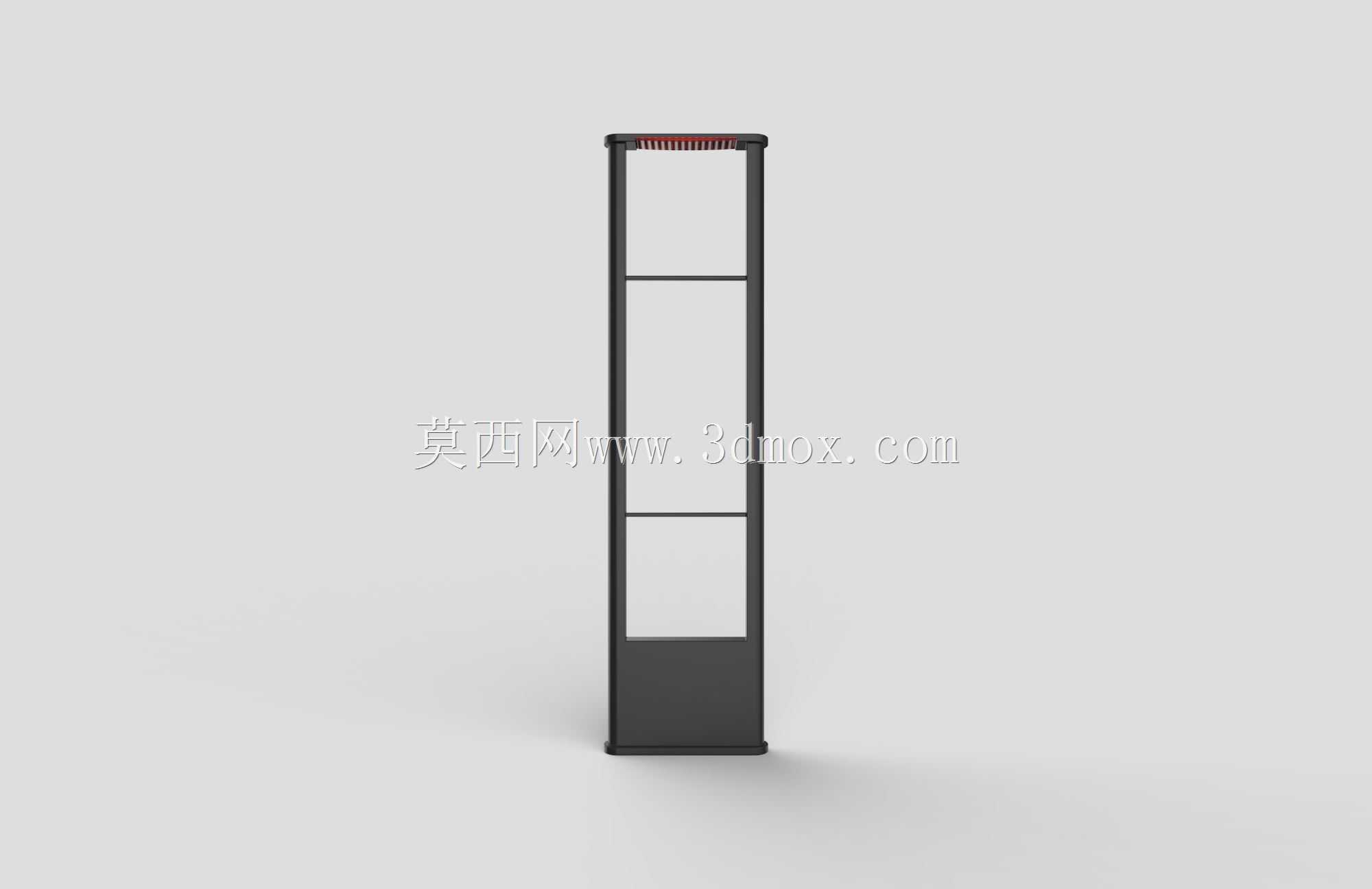

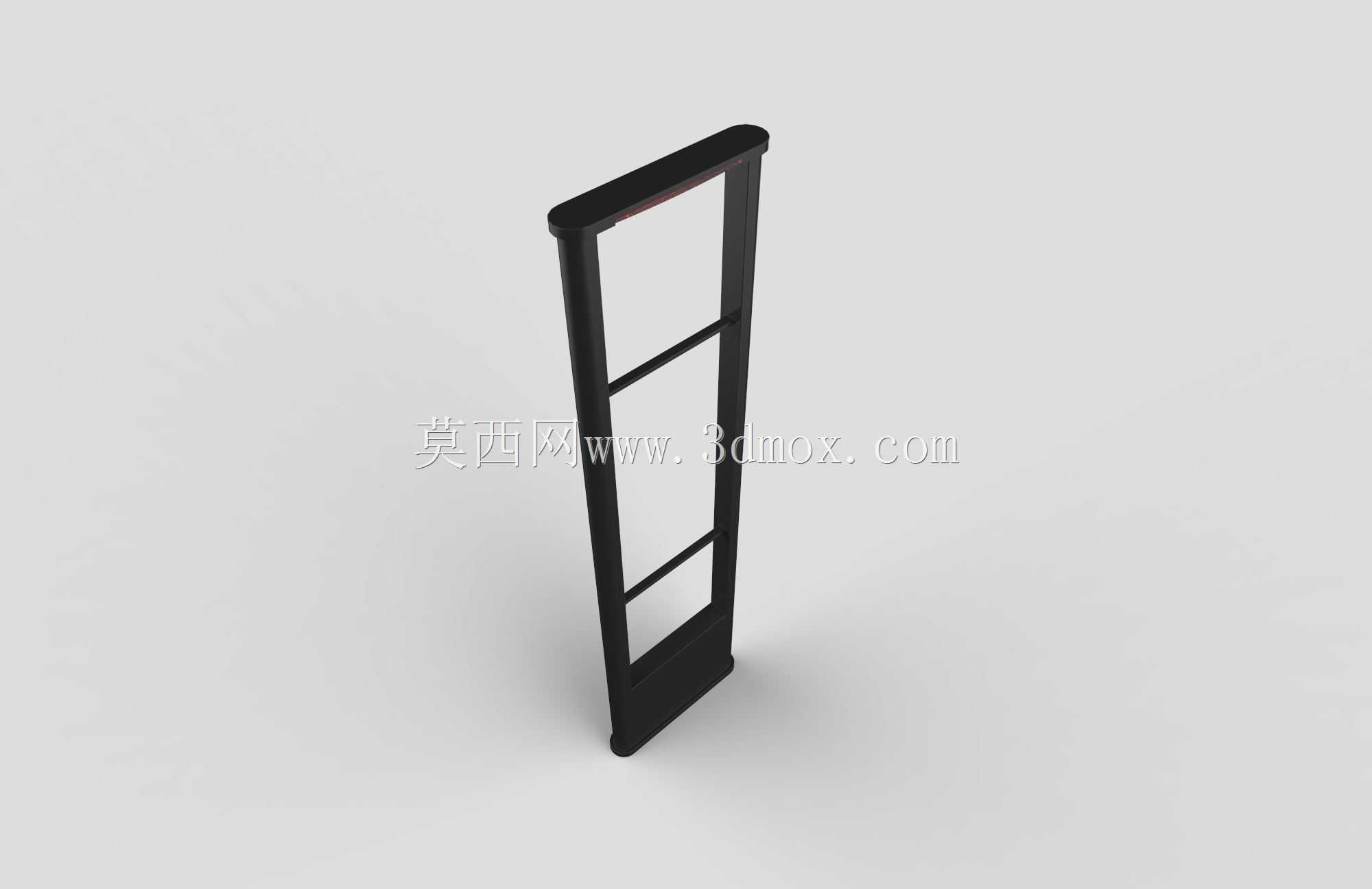

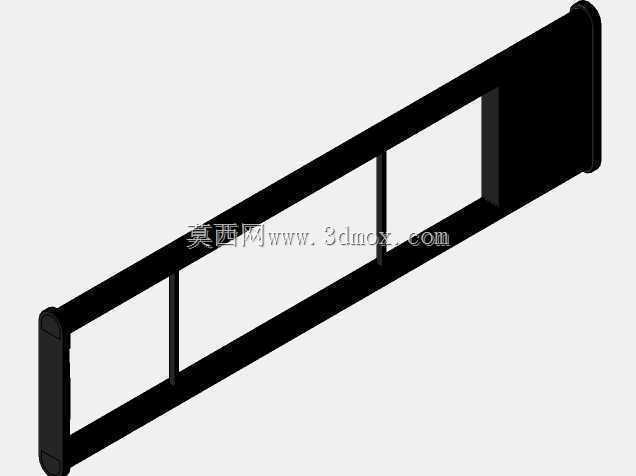

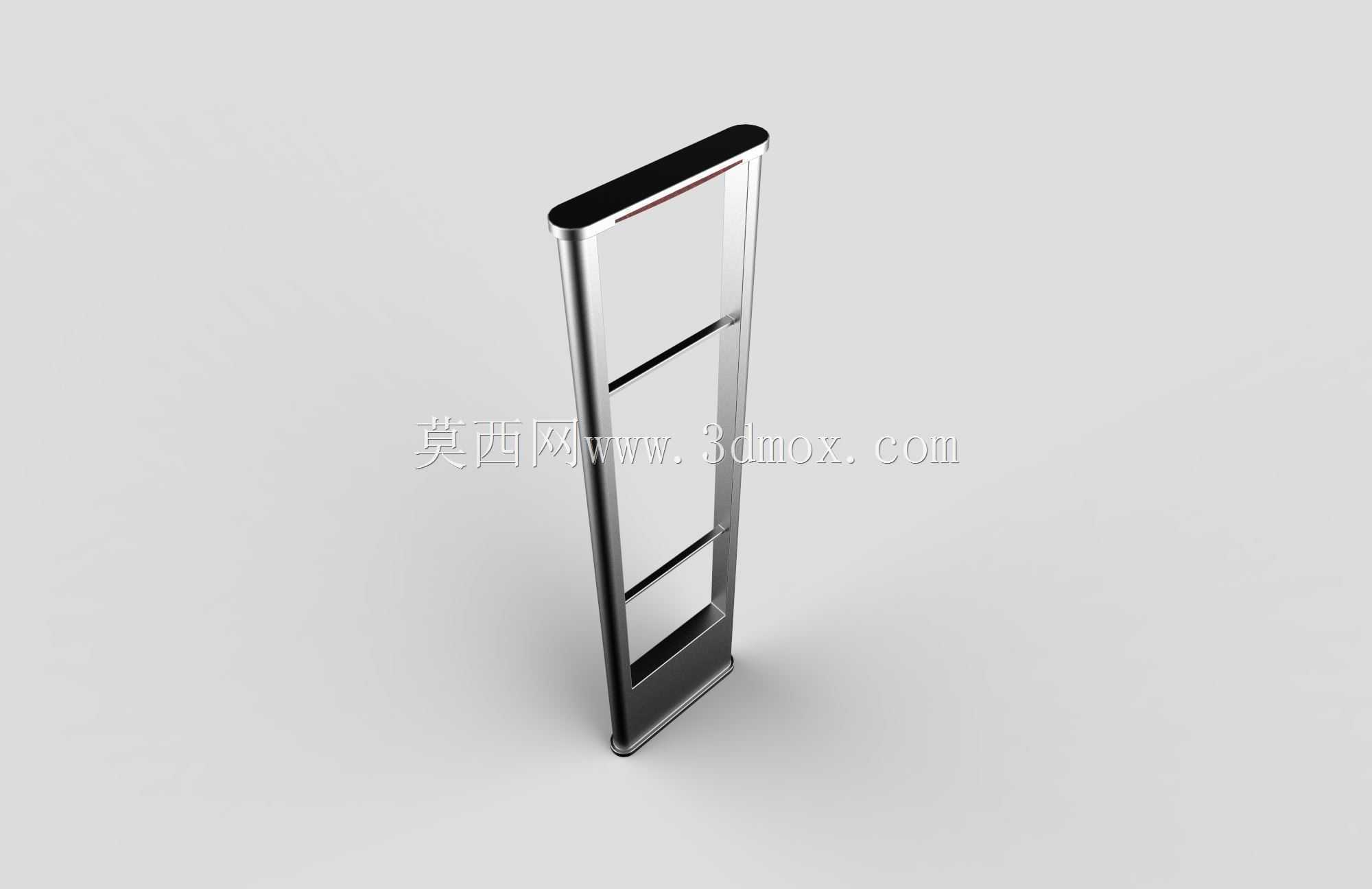

　　结构设计上，天线主体采用三段式框架结构，底部为集成配重与电路仓的加厚底座，内部预留信号处理模块、电源模块的安装位，仓体采用卡扣加密封胶条的装配方式，既可以避免日常清洁的水渍、拖地溅水渗入电路区域，也方便后期运维时快速开盖检修，不需要整体拆解设备。中部为信号收发主体框架，框架内侧预留亚克力防护板的安装卡槽，防护板采用半透磨砂材质，既可以遮挡内部的收发线圈与布线，也不会对信号传输造成衰减，框架的竖向型材采用铝合金挤出成型，表面做哑光喷塑处理，抗日常剐蹭不留指纹，适配多数门店的装修风格。顶部为信号提示条集成区，内置高亮LED提示灯与蜂鸣器安装位，报警时灯光可沿顶部条带均匀亮起，提示音的传播方向正对出入口方向，不会对店内购物区域造成过度噪音干扰。

　　设计过程中需要重点考量信号收发的均匀性，线圈的布设位置沿竖向框架等距排布，保证从地面到1.8米高度区间的检测灵敏度一致，不会出现贴近地面的小件商品、举高携带的商品漏检的情况。框架的边角全部做R8圆角处理，避免顾客通行时磕碰造成划伤，整体结构的抗侧倾能力经过校核，在受到成年人正常通行的意外倚靠、轻微碰撞时不会发生倾倒，设备整体重量控制在18公斤左右，单人即可完成搬运与安装调试，不需要额外的吊装辅助。

　　从实际使用的适配性来看，这款天线的结构预留了外接消磁器、客流统计模块的扩展接口，不需要额外改动主体结构即可拓展功能，适配不同门店的安防升级需求。设备的供电线路采用底部隐藏式走线设计，安装后线缆完全收纳在底座与地面的走线槽内，不会出现明线绊倒顾客、积灰难清理的问题。日常维护时，外侧的亚克力防护板可直接从卡槽抽出清洁，不需要拆解主体框架，大幅降低门店运维的工作量。信号调试的校准点位设置在底座侧面的隐藏盖板内，调试时不需要拆开主体仓体，用专用调试工具即可完成检测灵敏度、报警音量、提示灯亮度的参数调整，适配不同面积、不同周边电磁环境的门店场景，避免周边的电子设备、金属货架对检测信号造成干扰，减少误报、漏报的概率。
