侧吸式家用厨房排油烟设备结构设计

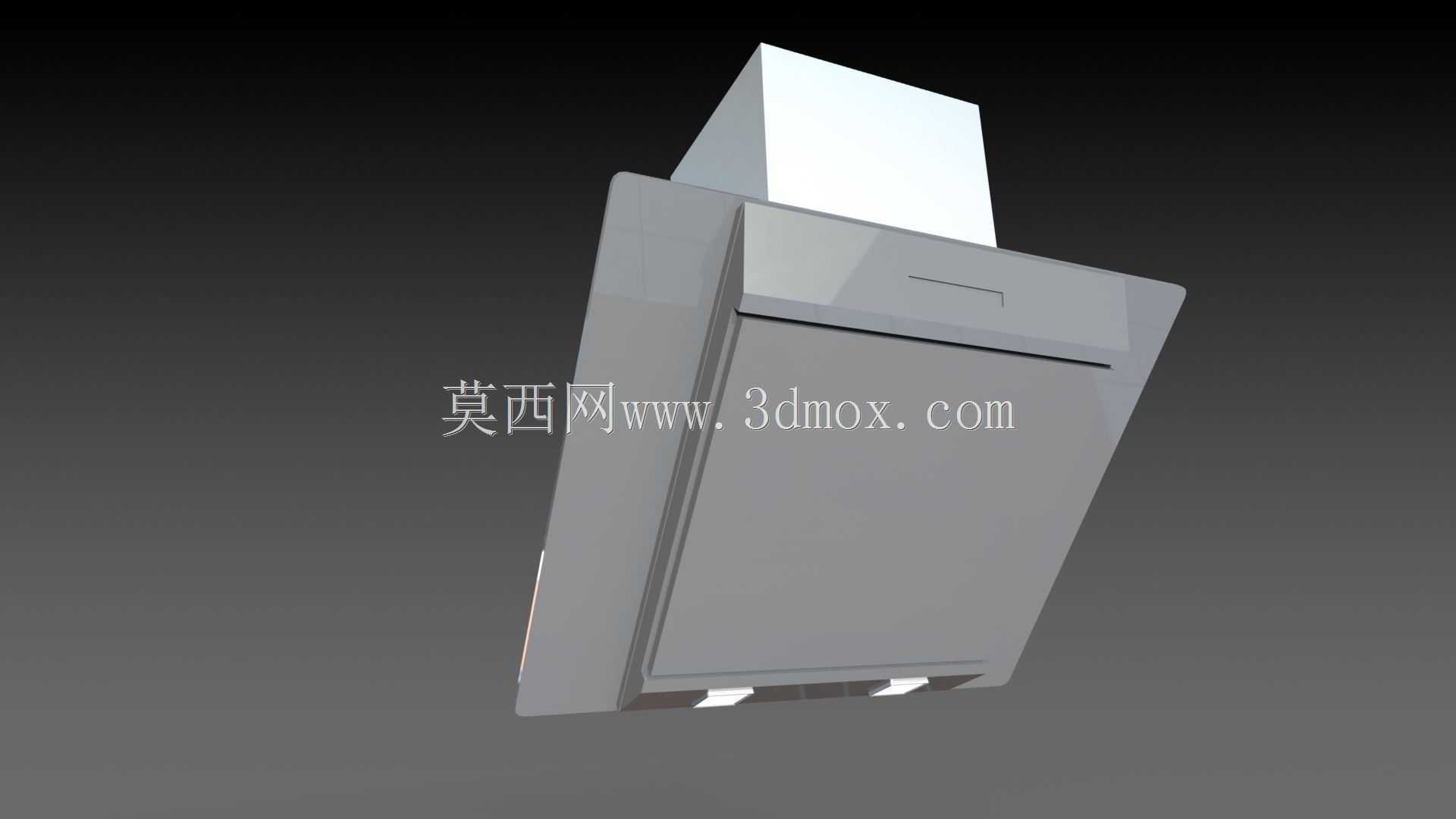

　　这款侧吸式排油烟设备的结构设计，核心围绕中式厨房爆炒场景下的油烟捕集效率展开，区别于传统顶吸机型的安装高度限制，整体采用近吸式布局逻辑，进烟面距离灶具台面的安装边界控制在350mm至450mm区间，刚好处于油烟升腾扩散的黄金捕集区，能在油烟未大范围扩散前完成拢吸动作，有效解决高层住宅公共烟道压力波动时的油烟倒灌、逃逸问题。从外形结构来看，整机采用大倾角拢烟面板设计，面板与垂直墙面形成110度左右的倾斜夹角，既避免了烹饪过程中碰头的使用痛点，也能通过斜面导烟结构将升腾的油烟顺畅导向下方进风口，进风口区域设置了分段式冷凝板，冷凝板采用卡扣式快拆结构，无需额外工具即可完成拆卸清洗，冷凝板表面做了不沾油涂层处理，

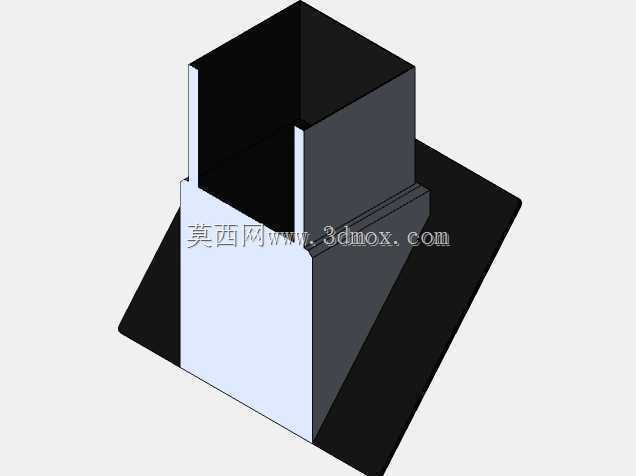

　　日常使用中油污会顺着导流槽汇入底部集油盒，集油盒采用抽拉式隐藏设计，容量设置为120ml，可满足普通家庭1至2个月的油污存储需求，避免频繁倾倒的麻烦。设备上部的排烟风道采用渐变式截面设计，从进烟端到排烟口截面逐步收窄，配合内置的离心风轮结构，能在相同电机功率下提升风压输出，排烟口采用标准180mm通用管径设计，可适配市面上绝大多数住宅厨房的公共烟道止逆阀安装尺寸，安装时只需将排烟管通过卡箍固定在设备排烟口与止逆阀之间，做好密封处理即可完成排烟路径连接。机身主体采用冷轧钢板冲压成型，表面经过静电喷塑处理，具备良好的防油污、抗腐蚀能力，操控区域设置在机身正面上部，采用隐藏式触控按键设计，按键与面板处于同一平面，没有凸起结构，

　　日常擦拭清洁时不会留下卫生死角，按键区域集成了风量调节、照明、延时关机等常用功能，照明模块采用嵌入式LED冷光源，光线直接投射到灶具台面区域，不会在烹饪区域形成阴影，方便用户观察食材烹饪状态。从安装适配性来看，整机宽度设计为900mm，可适配绝大多数常规尺寸的家用嵌入式、台式灶具，机身背部设置了可调节挂板结构，挂板上下调节行程为20mm，安装时可根据墙面预留的烟道位置、用户实际操作高度灵活调整设备安装高度，设备底部距离灶具台面的安全距离严格控制在300mm以上，避免灶具火焰过高被吸入设备内部引发安全隐患，机身侧面预留了电源走线槽，可适配不同方向的厨房电源插座布局，避免电源线外露影响整体美观。在结构细节处理上，设备内部的风轮、

　　风道连接位置都做了减震密封处理，运行时的震动不会直接传递到机身外壳，能有效降低运行噪音，拢烟腔的边缘做了圆弧过渡处理，没有尖锐棱角，安装和日常清洁过程中不会划伤手部，设备整体的配重经过精准计算，挂装后重心完全落在背部挂板上，长期使用不会出现机身倾斜、脱落的问题，可满足长期稳定使用的需求。
