城市通勤竞速碳纤维公路自行车结构设计

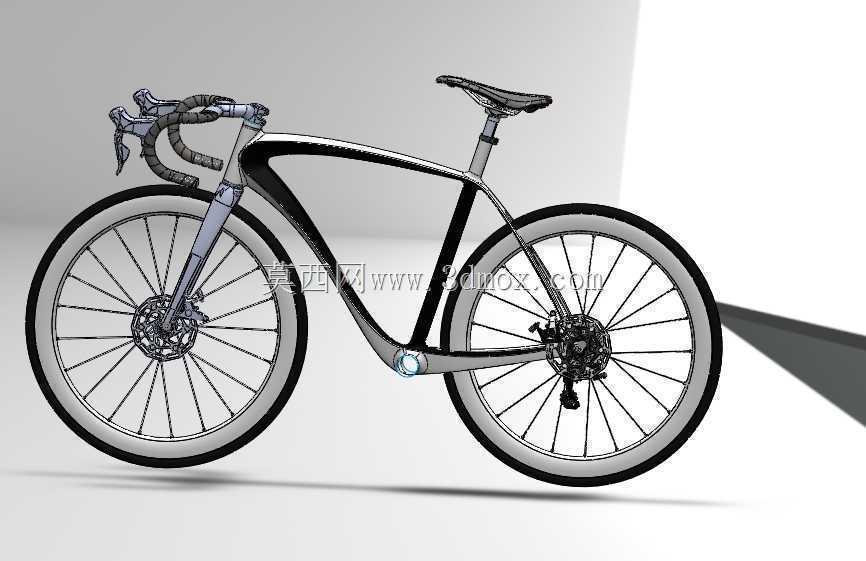

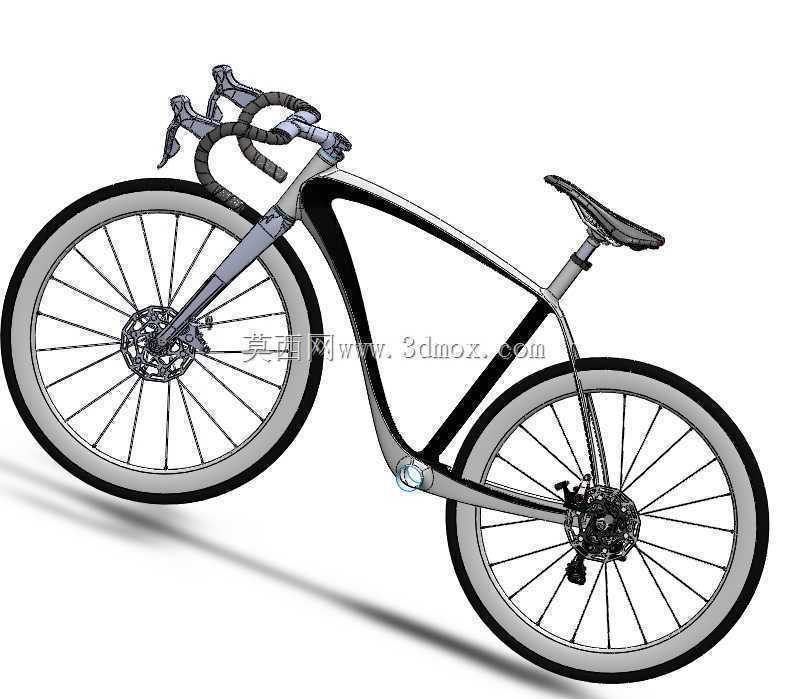

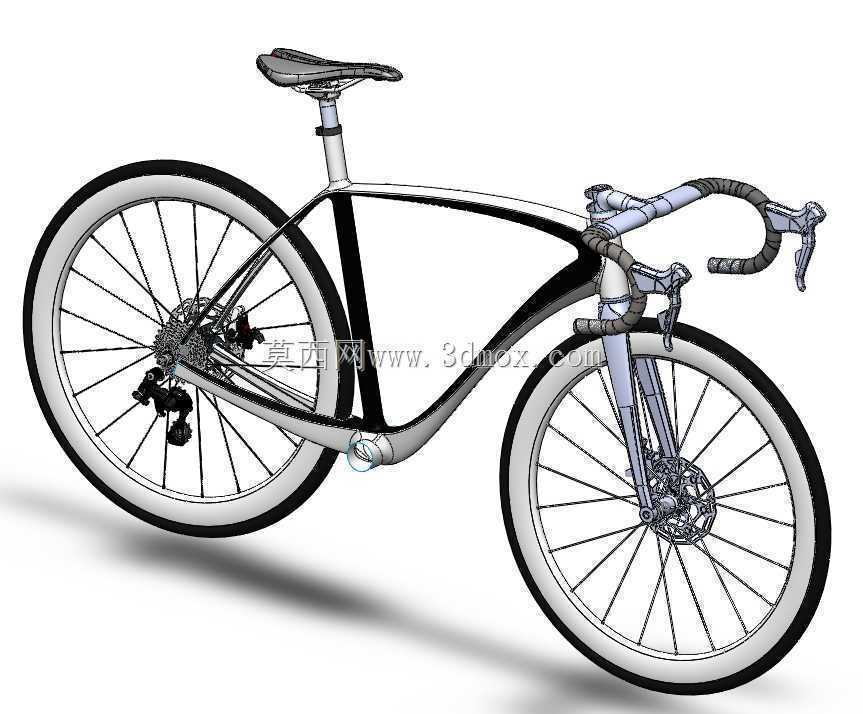

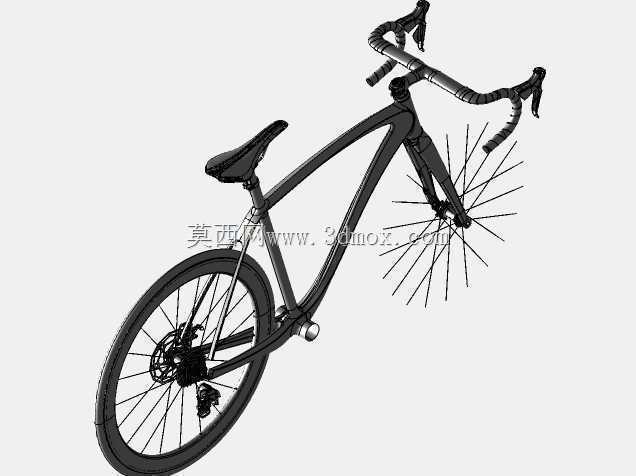

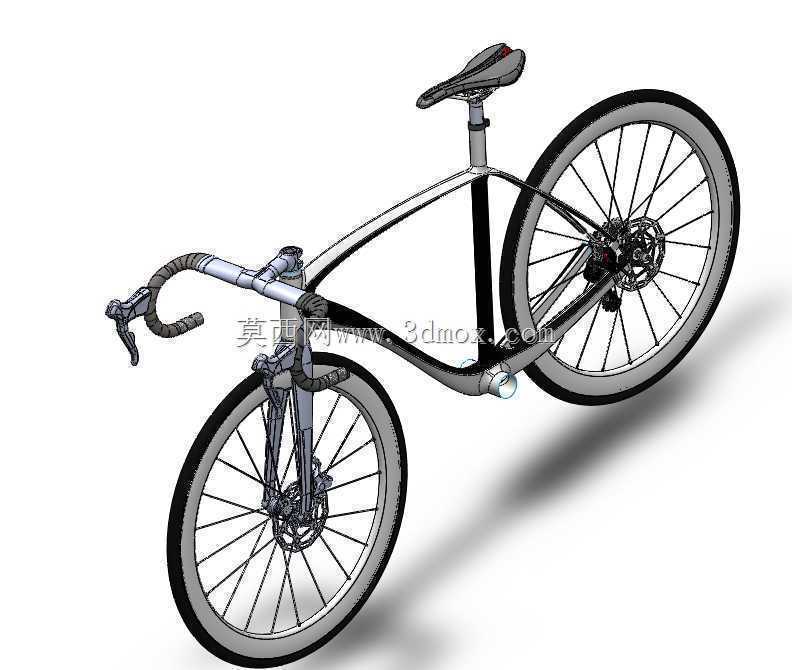

　　做这款车的结构建模时，最先锚定的是城市铺装路面长距离通勤加周末短途竞速的混合使用场景，没有照搬专业大环赛车的激进几何，也没有做休闲通勤车的过度松弛设定，在两者之间找了适配多数普通骑行者的平衡点。车架部分采用一体成型的碳纤维流线型管型，上管做了微弧过渡，从车头碗组位置平滑延伸至座管夹处，既规避了传统水平上管对跨高的严苛要求，也减少了立管与上管衔接处的应力集中点；下管采用宽扁的异型截面，迎风面做了圆弧导角处理，在25km/h以上的巡航速度下能有效降低正面风阻，同时宽截面设计也提升了五通位置的扭转刚度，踩踏发力时不会出现车架卸力的情况。安装边界上，整车适配700C规格的轮组，胎宽兼容25C到32C的开口胎或真空胎，既可以装窄胎做竞速使用，

　　也能换稍宽的防刺胎应对城市路面的细碎颠簸；五通位置采用压入式中轴规格，轴心宽度对应通用公路车曲柄组的安装尺寸，不需要额外定制转接件就能适配市售主流的变速套件。车头部分采用人体工学弯把设计，上把位做了扁平化处理，通勤直身骑行时手腕能自然贴合，下把位的下沉量控制在120mm，俯身竞速时不会对腰腹造成过度牵拉，碗组采用内置培林结构，转向阻尼均匀，没有虚位旷量。碟刹安装座采用平装式标准接口，适配160mm直径的碟片，前后夹器的安装孔位公差控制在0.1mm以内，安装后不需要额外打磨调整就能保证碟片居中，不会出现蹭碟的问题；前后轮组采用直拉辐条编法，花鼓采用棘轮结构，滑行时的棘轮咬合角度小，启动踩踏时没有空程虚位。座管采用异型截面的碳纤维坐管，

　　与车架立管的接口做了防呆设计，安装时不会出现角度偏转，座垫的导轨适配通用的7mm圆形导轨，可根据骑行者的腿长调整前后位置与俯仰角度，适配165cm到185cm身高区间的使用者。走线方式采用全内走设计，变速线与刹车油管全部从车架管腔内部穿过，线管入口处做了橡胶防尘套，既减少了外露线管带来的风阻，也能避免雨天泥水进入线管造成变速刹车手感生涩；车架后下叉做了微偏移设计，给后轮碟刹夹器留出足够安装空间的同时，也保证了后轮拆装时不需要额外调整夹器位置。实际使用场景中，这款车既可以满足日常10到20公里的城市通勤需求，整车重量控制在合理区间，搬抬上下楼不会过于费力，碟刹系统在雨天骑行时也能提供足够的制动力，不会像圈刹那样遇水制动效能骤降；

　　周末参与近郊的休闲骑游活动时，车架的刚度足够支撑高速巡航与爬坡发力，流线型的管型设计也能在集团骑行中减少风阻消耗。建模过程中特意校核了各个转动部件的运动间隙，前轮转向到最大角度时，弯把不会与前轮轮胎发生剐蹭，脚踏转到最低位置时，曲柄与地面的距离足够应对城市道路常见的缓坡与减速带，不会出现曲柄蹭地的情况；后叉开档尺寸符合通用公路车的快拆或桶轴安装标准，轮组损坏时可以直接替换市售同规格成品轮组，不需要定制配件。车架的涂装预留了足够的附件安装位，下管位置可以粘贴水壶架安装座，后上叉位置预留了挡泥板安装孔，雨天通勤时可以加装简易挡泥板避免泥水甩到后背，没有为了极致的竞速外观完全舍弃日常使用的实用性。
