屋顶空气机组配套凝汽器结构设计

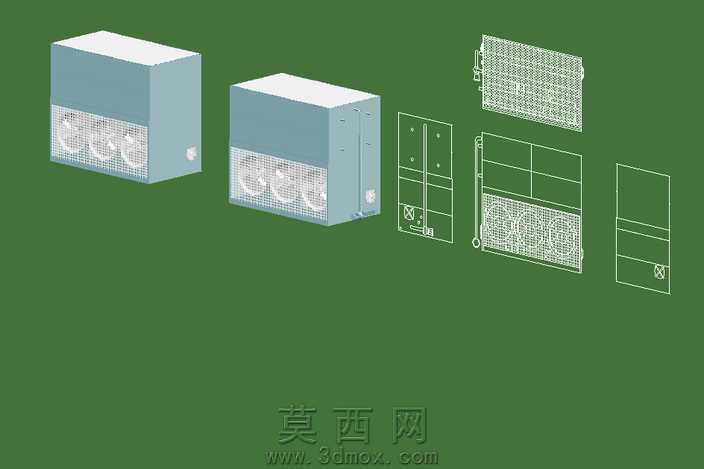

本作品为适配屋顶空气机组的凝汽器三维建模成果，建模阶段采用参数化设计逻辑，先依据10'x18'的规格尺寸搭建整体装配基准框架，将凝汽器拆分为外壳主体、换热芯体、端板、防护格栅四大核心模块逐一构建。外壳部分采用钣金类建模思路，精准还原了壳体的折弯结构、安装定位孔位、侧边走线预留槽位，对壳体表面的喷涂质感做了哑光金属材质调试，还原工业设备外壳的真实视觉效果。换热芯体部分通过阵列特征快速构建密集的换热管路与散热翅片结构，对管路的排布间距、翅片的褶皱形态做了精细化还原，同时区分了管路的金属铜材质与翅片的铝制材质，在渲染阶段通过材质粗糙度、反光度的参数调整，清晰呈现两类金属部件的视觉差异。配套的端板、格栅等附属部件，建模时严格匹配壳体的装配公差，还原了螺栓连接位、卡扣结构的细节，格栅部分通过线框与实体结合的展示方式，既呈现了格栅的网格密度，也保留了内部芯体的可视性。设计过程中充分考虑屋顶机组的安装场景，对凝汽器的整体重量分布、安装固定点位做了结构优化，壳体边角做了圆弧过渡处理避免安装时的磕碰损伤，同时预留了与空气机组对接的管路接口位，确保模型可直接用于后续的装配干涉校验、安装模拟演示。渲染阶段采用绿底纯色展示背景，通过等轴测视角同时呈现凝汽器的装配完成状态与爆炸拆解状态，让观看者可以清晰理解各部件的装配关系与内部结构，整体模型结构严谨，细节还原度高，可用于暖通设备的方案展示、结构教学、装配指导等多个场景。
