黄铜材质带安装板家具调节把手结构

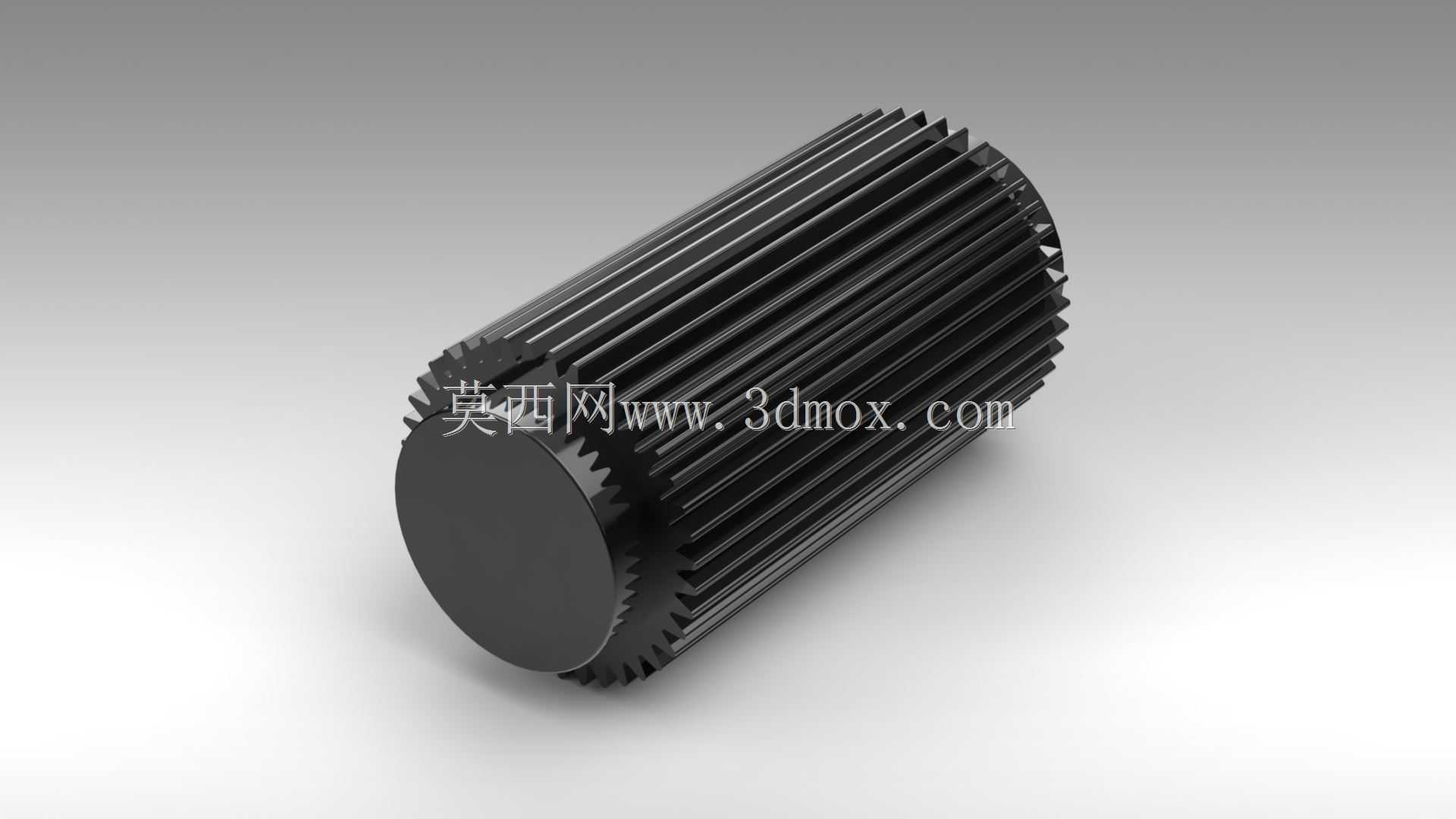

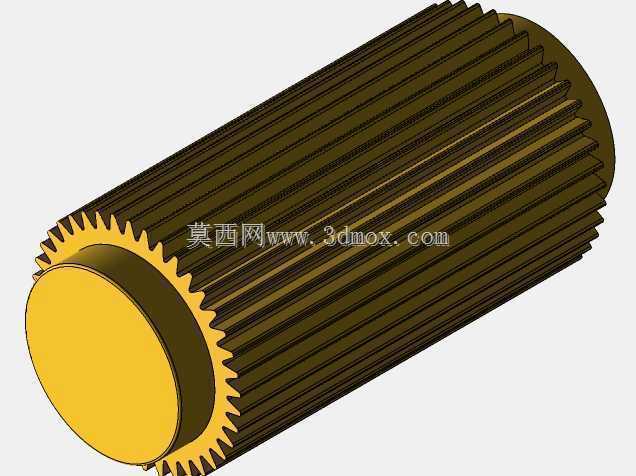

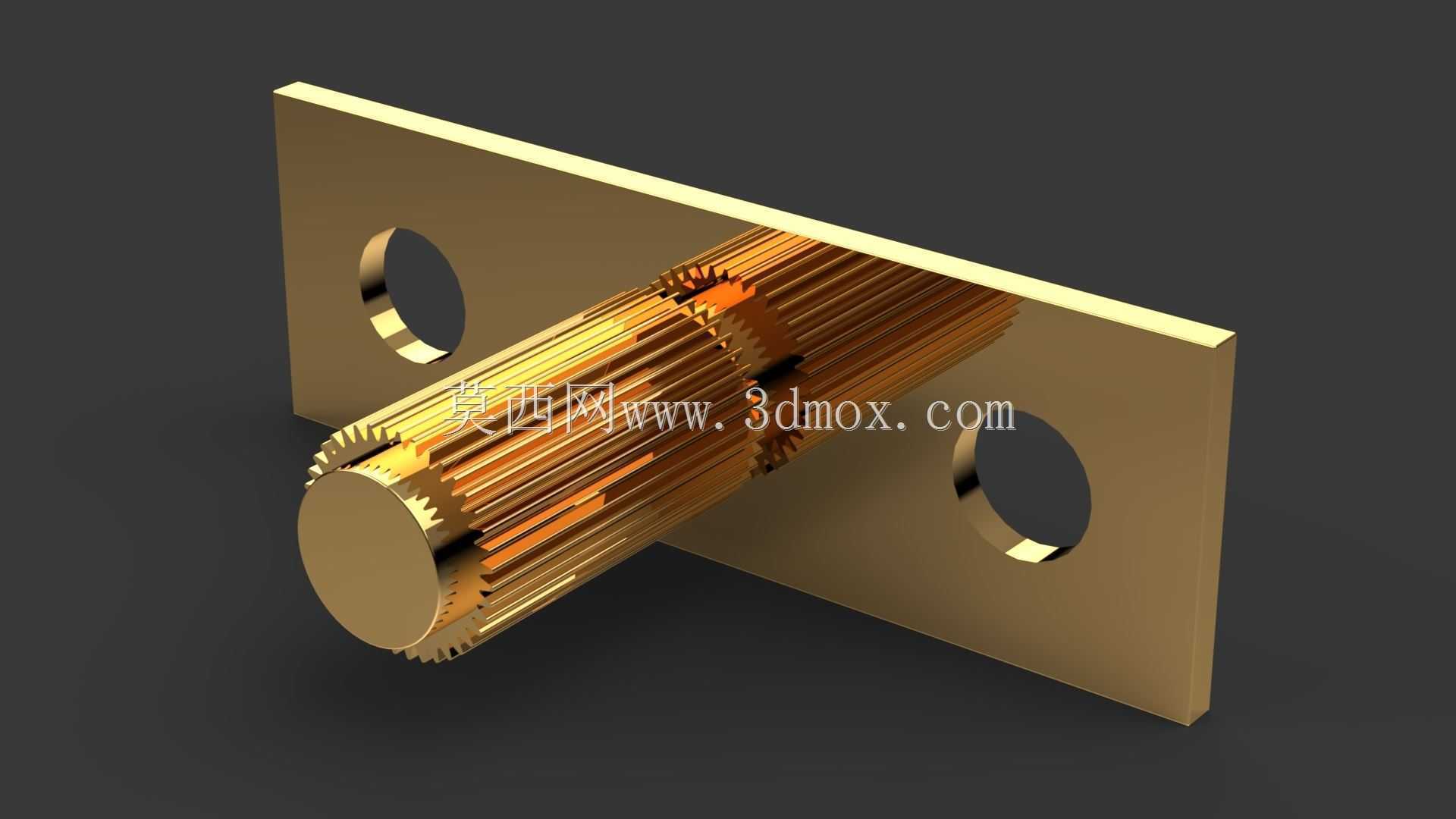

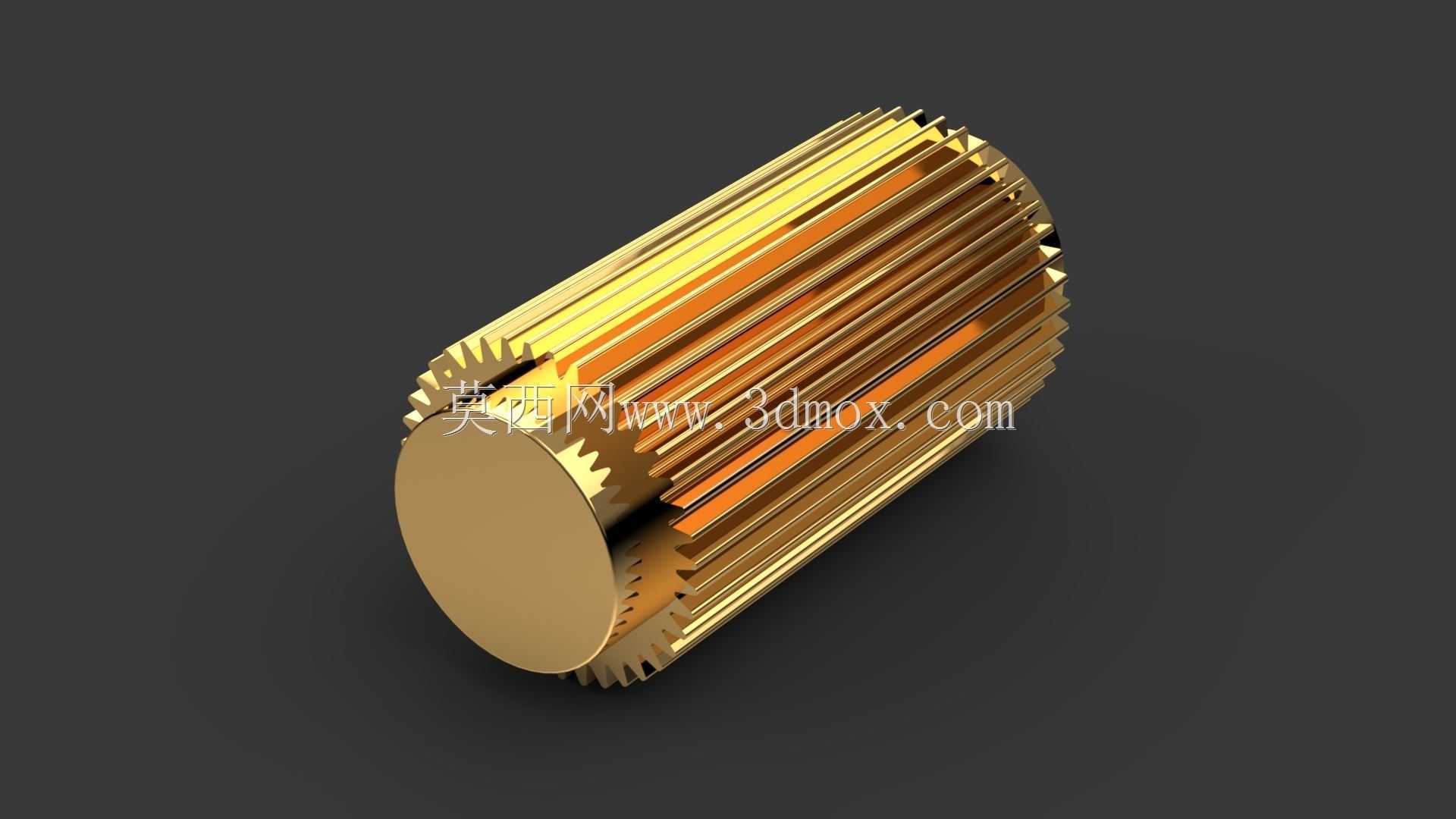

　　这款带安装固定板的滚花调节把手，主要应用在定制柜体、嵌入式家具、精密仪器操作台的侧边调节场景中，日常使用时既可以作为外露式的抽拉受力构件，也能通过自身的齿形啮合结构完成档位锁定、间隙微调的功能，区别于普通的外露式拉手，它的安装板与手柄采用同轴嵌套设计，不需要在家具面板上开大尺寸的沉孔，仅需要对应两个安装孔位完成螺丝固定即可，适配12-20mm厚度的各类板材，包括密度板、实木多层板、铝合金型材框架都能兼容安装。从结构设计逻辑来看，手柄表面的直纹滚花是按照受力握持的摩擦力需求设计的，滚花的齿距控制在0.8mm，齿深0.3mm，既不会因为齿形过锐划伤使用者手部，也能在手部带薄手套、或者有少量汗液的情况下提供足够的旋转摩擦力，

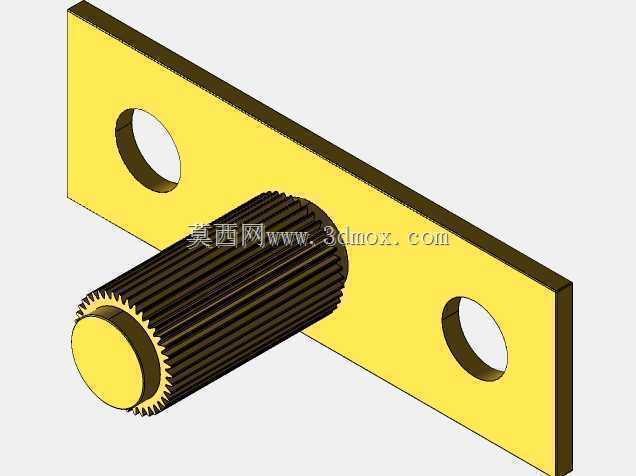

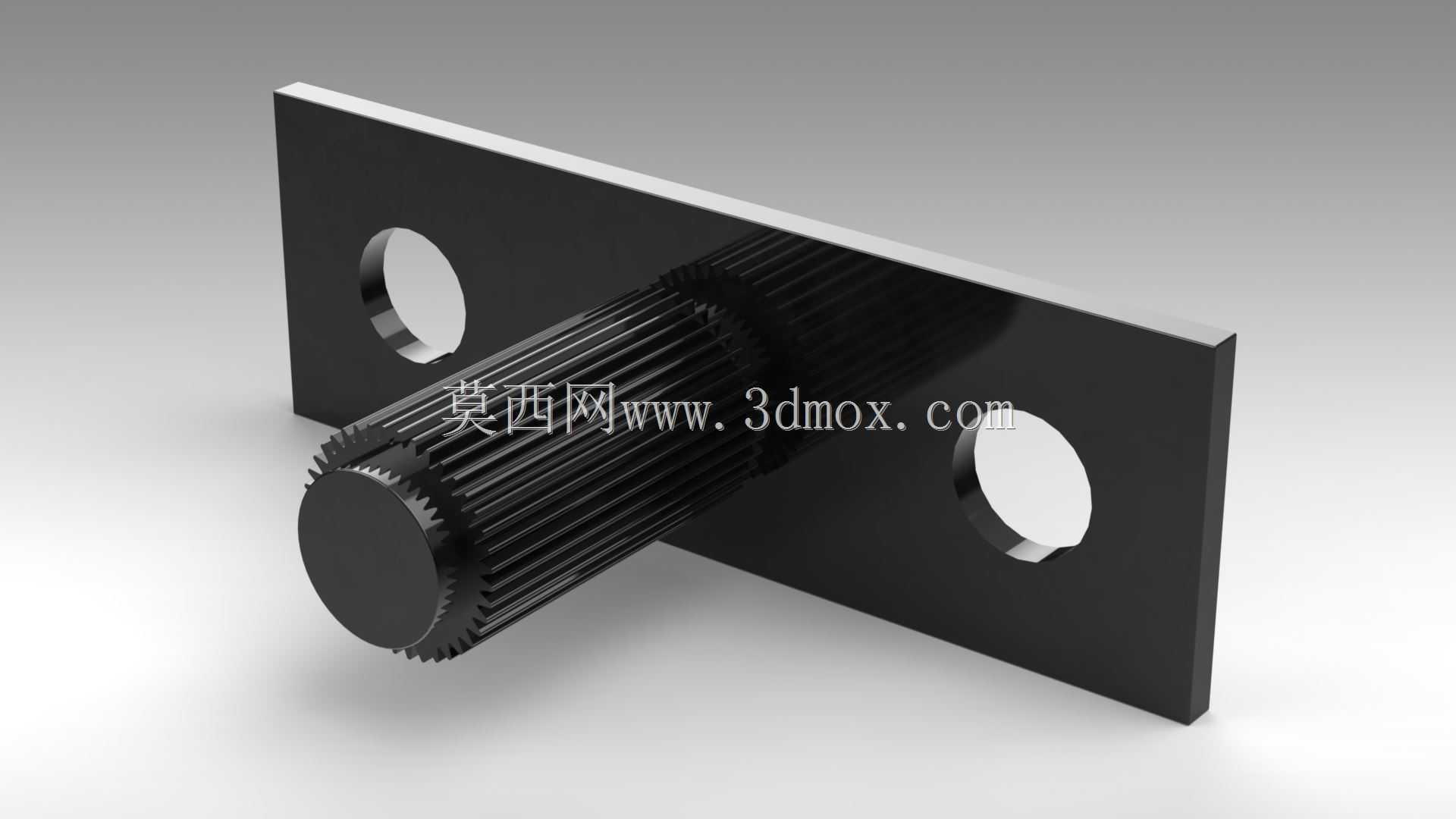

　　手柄内部的齿形啮合段和安装板的中心孔做了间隙配合，配合公差选的是H7/g6，保证旋转调节的时候没有明显旷量，同时不会出现卡滞的情况。安装板的两个固定孔做了沉头设计，沉头深度刚好覆盖常规M4沉头螺丝的头部厚度，安装完成后螺丝头部不会突出安装板表面，避免和家具面板之间出现间隙，安装板的外形做了直角切边处理，在嵌入式安装的场景下可以和柜体的预开槽位完全贴合，不需要额外做修边处理。实际使用场景中，这类把手常被用在家具的隐藏式抽屉锁止、升降桌的档位调节、展示柜的门体锁紧位置，相比塑料材质的同类型构件，黄铜材质的整体结构强度更高，长期反复旋转调节不会出现齿形磨损、手柄断裂的问题，表面的金属质感也能适配轻奢、复古类的家具装修风格。

　　设计过程中特意将手柄的伸出长度控制在32mm，这个长度刚好满足成年人三指握持的受力需求，不会因为伸出过长造成磕碰，也不会因为长度过短导致握持施力不便，安装板的整体宽度控制在40mm，长度65mm，两个安装孔的中心距为45mm，这个孔位尺寸和市面上多数常规家具暗装拉手的孔位通用，替换旧件的时候不需要重新在板材上打孔，直接替换即可。手柄端部做了R2的圆角处理，没有尖锐的棱角，日常使用过程中即使误碰到也不会造成磕碰划伤，安装板的边缘也做了0.5mm的倒角处理，去除了机加工产生的锐边，安装的时候不会划伤安装人员的手部，也不会刮伤家具的漆面。从受力角度分析，手柄的核心受力段做了等直径设计，内部没有应力集中的截面突变位置，在承受最大50N的抽拉力时，整体结构的变形量小于0.02mm，完全满足家具使用场景下的受力需求，齿形啮合的位置做了表面硬化处理，长期反复啮合旋转的磨损量极小，正常使用场景下的使用寿命可以达到万次以上的调节循环。
