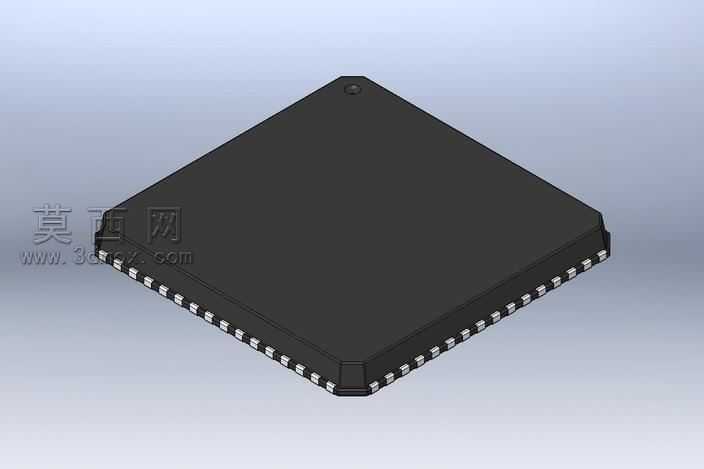

本模型为LFCSP封装形式的方形贴片集成电路三维建模成果,建模过程严格参照该类封装的实际工业尺寸规范完成,首先通过草图绘制确定芯片主体的正方形外轮廓,精准定位引脚的排布间距与整体长宽比例,保证模型尺寸与真实量产器件的公差范围保持一致。建模阶段对芯片主体的塑封外壳做了精细化处理,还原了塑封表面的哑光质感与边角的微小倒角特征,顶部的定位标记点也按照实际封装的标识规范做了等比例还原,能够清晰区分芯片的引脚起始方位。针对芯片四周的贴片引脚,建模时逐一还原了每一个引脚的金属形态、厚度以及与塑封主体的衔接结构,引脚的排布密度、伸出长度都完全匹配LFCSP封装的标准参数,没有出现引脚错位、比例失调的问题。材质渲染环节,为塑封外壳赋予了接近真实环氧塑封料的深黑色哑光材质,调整材质的粗糙度参数模拟实际塑封表面的微磨砂质感,避免过度反光造成的失真;为引脚部分赋予了镀锡金属材质,调整金属的反射率与高光参数,还原贴片引脚的半光亮金属质感,同时在引脚与塑封的衔接处做了细微的材质过渡处理,让整体视觉效果更贴近真实元器件的外观。结构设计上完整还原了LFCSP封装底部的散热焊盘结构,虽然从顶部视角无法直接观察,但建模时保留了该部分的结构特征,方便后续用于PCB装配仿真、整机结构干涉检查等场景。整个建模过程遵循电子元器件建模的严谨性要求,没有添加多余的装饰性结构,所有特征都服务于还原真实器件的外观与结构属性,可用于电子设备结构设计、教学演示、产品展示等多种场景,能够帮助设计者直观了解该类封装芯片的外形尺寸与装配特征,提前预判PCB布局时的空间占用与干涉风险。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 5.76 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorksOlder,STEP/IGES,效果图,SolidWorks,其它,
- 软件分类 通用机械零部件
