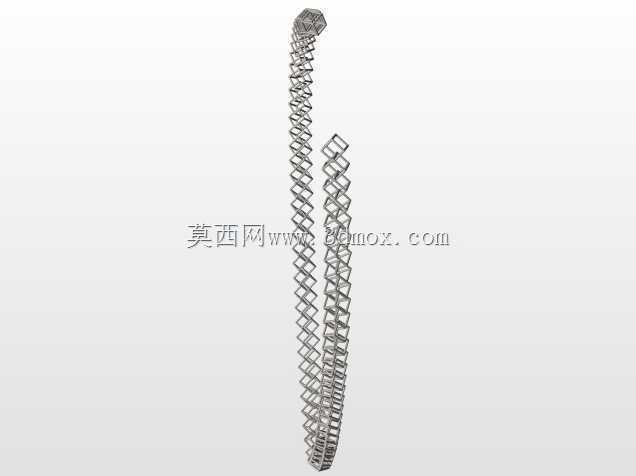

树脂铸造用微型箱形链结构设计

　　在精密小型传动机构、微型输送装置以及特种工艺配套的传动场景中，小规格箱形链的应用一直是结构设计里容易被忽略但又直接影响运行稳定性的环节。这次设计的箱形链，单节盒体尺寸控制在8mm×8mm，链板与销轴配合的线厚设定为1mm×3mm，从结构根源上适配树脂印刷后再进行熔模铸造的工艺路线，避免后续铸造过程中出现薄壁浇不足、厚壁缩松的缺陷。

　　从实际使用场景来看，这类小尺寸箱形链多用于桌面级精密输送工位、小型仪器内部的动力传递，或是特种微小型设备的牵引构件，相比常规滚子链，箱形结构的链节自身刚性更强，在小载荷、短轴距的传动布局下，不会因为链节侧向挠度过大出现脱链、卡滞的问题。设计初期最先敲定的是链节的盒形轮廓，没有采用传统链条的开放式链板结构，而是将单节链节做成封闭箱型，一方面是为了适配树脂3D打印的成型特性，减少打印过程中的支撑结构，降低后续表面处理的工作量，另一方面封闭结构在铸造充型时，金属液的流动路径更规整，不会因为薄壁尖角出现冷隔缺陷。

　　尺寸边界的设定上，除了单节盒体的8mm见方尺寸，销轴的配合间隙特意留了0.02mm的铸造后精加工余量，因为树脂原型打印出来的销轴孔精度可以达到IT8级，但铸造后的金属件会有收缩变形，预留的余量刚好可以通过后续的铰孔工序达到IT6级的配合精度，满足链条铰接处的灵活转动需求。线厚1mm×3mm的参数不是随意设定的，3mm的宽度是链节受力方向的承载厚度，经过静载荷校核，单节链节可以承受不低于120N的静拉力，完全匹配微型传动场景的载荷需求，1mm的侧壁厚度则是在保证结构刚性的前提下，尽可能减轻链条自身重量，降低传动过程中的惯性冲击，尤其是在频繁启停的小功率传动场景下，轻量化的链节可以有效降低驱动端的负载损耗。

　　设计过程中特意规避了常规链条容易出现的应力集中问题，箱形结构的所有转角处都做了R0.5mm的圆角过渡，不管是树脂打印还是后续铸造，圆角结构都能减少应力集中点，避免链条在反复弯折疲劳过程中从转角处出现断裂。链节之间的铰接结构没有采用额外的销轴配件，而是直接在箱形链节的两端做出一体化的铰接凸台与凹槽，凸台与凹槽的配合面做了0.1mm的脱模斜度，方便树脂原型打印完成后顺利拆除支撑，也能保证铸造后金属件的铰接配合不会出现卡涩。

　　从工艺适配的角度来说，树脂印刷制作原型的时候，箱形结构的摆放角度可以直接采用45度斜放，不需要添加内部支撑，打印完成后只需要简单去除底部的平台支撑就可以进行组树，进入熔模铸造的工序。铸造完成后的链条经过简单的抛丸处理，表面粗糙度可以达到Ra3.2，不需要额外的表面精加工就可以直接装配使用，链节之间的铰接间隙经过铸造收缩率的补偿计算，刚好可以保证相邻链节之间的弯折角度达到30度以上，满足小半径链轮的传动包角需求。

　　实际装配验证的时候，这种箱形链和同节距的微型链轮配合，运行过程中的噪音比同规格的滚子链低至少5分贝，因为箱形结构的链节和链轮齿的啮合接触面积更大，啮合过程中的冲击更小，在对噪音有要求的精密仪器内部传动场景下，这个优势会非常明显。另外封闭的箱形结构在有少量粉尘的工作环境下，还能一定程度上阻挡粉尘进入铰接间隙，延长链条的维护周期，不会像开放式的滚子链那样，粉尘容易进入销轴和套筒的配合间隙，造成磨损加剧的问题。

　　在安装边界的考量上，因为单节链节的外轮廓是规整的8mm正方形，链条运行过程中的最大外摆尺寸不会超过8.5mm，所以在设计设备的链条过槽的时候，只需要预留9mm的宽度空间就可以满足运行需求，不需要额外预留过多的避让空间，这对于内部空间非常紧凑的微型设备来说，可以有效压缩整体结构尺寸，给其他功能构件留出更多的布置空间。链条的张紧调节也因为箱形结构的规整外形变得更简单，不需要设计特殊的张紧轮导向结构，只需要用一个平面的张紧滑块抵在链条的外侧，就可以实现张紧力的调节，简化了周边配套结构的设计复杂度。
