适配6.3mm轴径的滚花铝制调节旋钮

　　日常做设备面板操控结构选型时，这类适配6.3mm轴的铝制旋钮是很常用的操控元件，不管是小型测试仪器的参数调节面板、台式工控设备的功能切换位，还是老款音频处理设备的增益调节端、小型机电装置的行程微调位置，都能见到这类结构的身影。它的核心作用是给操作人员提供摩擦力足够、握持触感清晰的手动操控界面，把人手的旋转扭矩稳定传递到后端的电位器、可调电阻或者小型调节轴上，避免调节时出现打滑、虚位的问题。

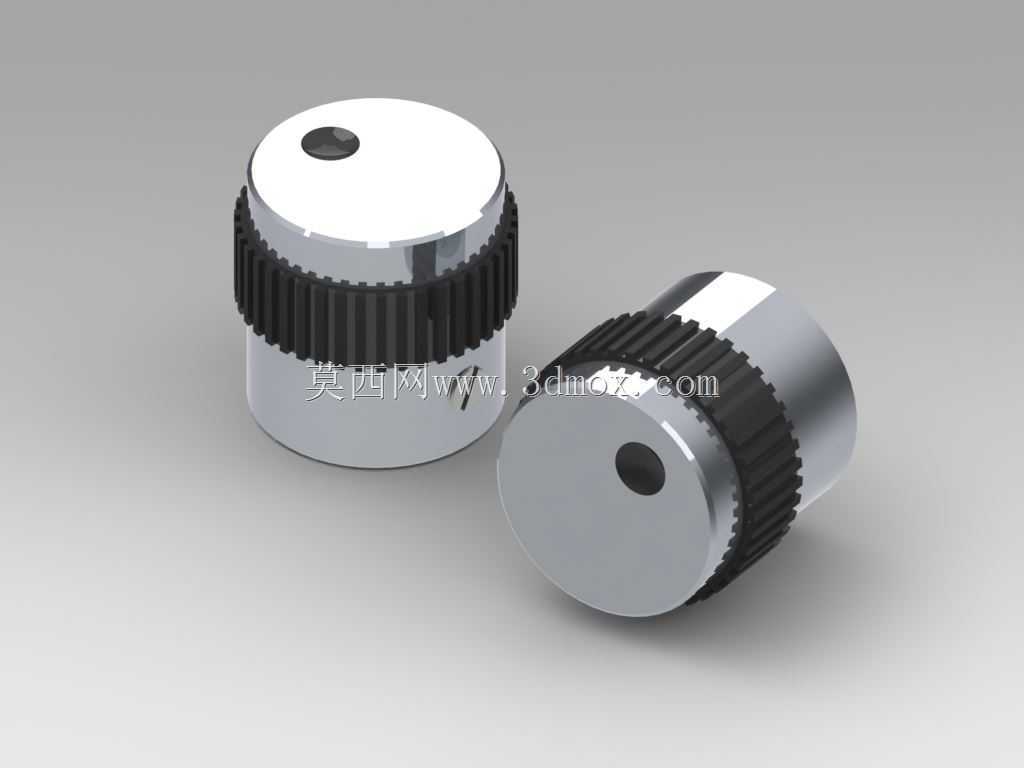

　　从结构设计逻辑来看，这款旋钮采用铝合金作为主体基材，一方面是铝件的切削加工性能好，批量车削加工时尺寸一致性容易控制，不会像塑料旋钮那样在温差较大的工况下出现收缩变形导致轴孔配合松动；另一方面铝材质的表面处理兼容性强，亮面镀铬或者阳极氧化的表层既能提升耐手汗腐蚀的能力，也能和设备面板的金属质感形成统一的视觉搭配。旋钮外圈的直纹滚花结构是功能设计的核心，滚花的齿距和齿深经过匹配，手指捏持旋转时不会因为手汗或者戴薄劳保手套出现打滑，同时滚花的棱边做了微小的倒角处理，长时间调节操作也不会刮伤手指皮肤。

　　安装边界上，这款旋钮的内孔严格匹配6.3mm直径的标准调节轴，孔壁预留了顶丝固定的点位，安装时只需要将旋钮套入对应轴径的调节轴到限位位置，拧紧侧面的紧定螺丝就能完成固定，不需要额外做轴端的特殊加工，适配市面上绝大多数同规格的电位器、可调电容、微调机构的输出轴。旋钮的整体高度和外径做了平衡设计，外径尺寸控制在单指捏持和双指旋转都舒适的区间，不会因为外径过大占用面板过多的安装空间，也不会因为尺寸太小导致调节时扭矩不足、精细调节手感变差。旋钮顶面做了平整的指示标记位，安装时可以将标记对准面板上的刻度区间，方便操作人员直观识别当前调节的参数档位，顶面的平面结构也方便后期丝印档位标识或者粘贴功能标签。

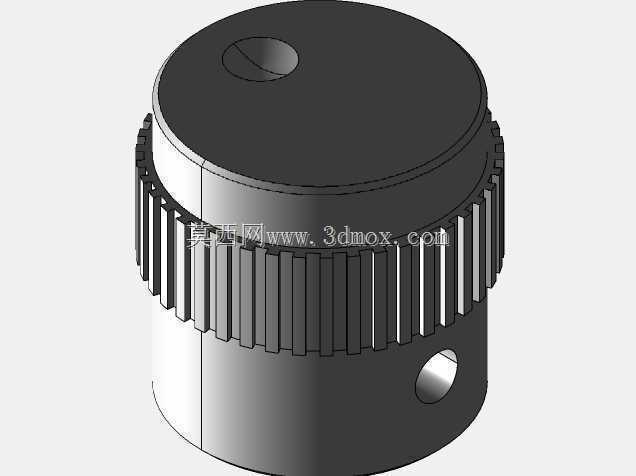

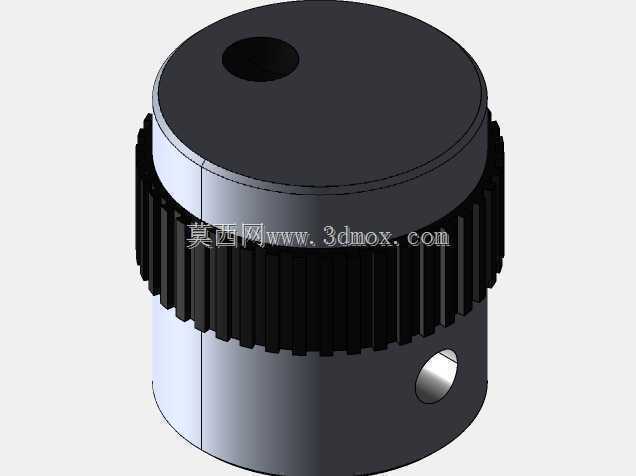

　　实际选型应用时需要注意，这类铝制旋钮的适配扭矩范围适合小扭矩的调节场景，不适合大扭矩的锁紧轴类操作，避免滚花结构受力变形或者轴孔配合出现滑转。和塑料旋钮相比，铝制旋钮的抗老化性能更好，在工业现场存在少量油污、粉尘的环境下，不会出现塑料材质常见的老化脆裂、表层发黏的问题，长期使用的结构稳定性更强。结构建模时，滚花部分的特征不需要做全齿的细节阵列来占用过多模型资源，做外观包覆的纹理模拟就能满足装配干涉检查和渲染展示的需求，轴孔部分的尺寸要严格按照6.3mm的配合公差做建模，预留0.02-0.05mm的装配间隙，避免实际装配时出现过盈装不进去或者间隙过大晃荡的问题。旋钮底部和面板接触的位置做了微小的沉台设计，安装后不会和面板表面的贴膜、刻度标识产生摩擦剐蹭，旋转时的同心度控制在合理范围内，转动过程不会出现偏摆蹭到面板周边的其他元件。
