呼吸防护设备配套内罩结构设计

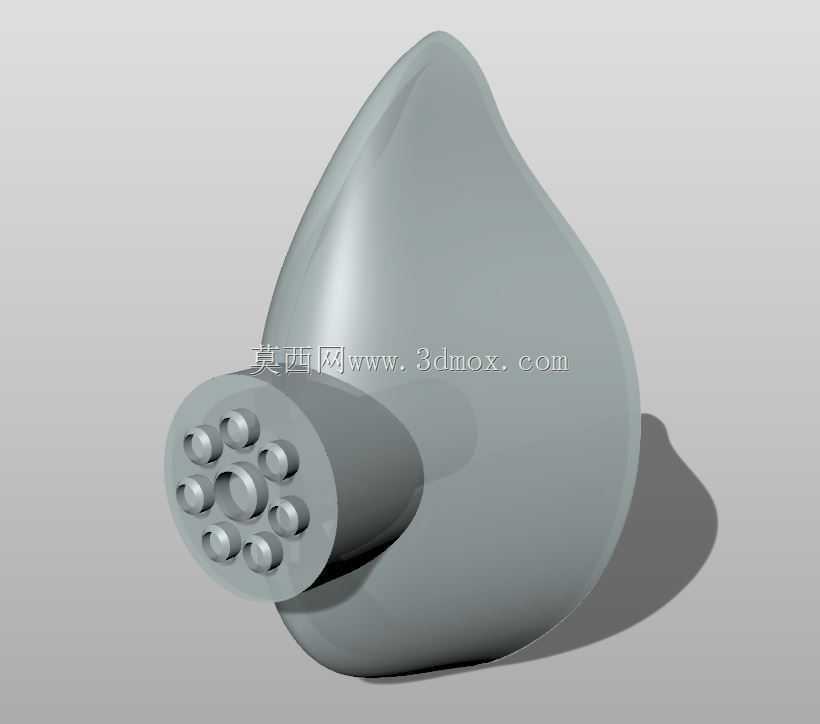

　　这款内罩作为呼吸防护面罩的核心配套部件，主要应用在个体呼吸防护装备领域，适配各类半面罩、全面罩类呼吸防护设备，在工业防尘、有毒有害气体作业防护、医疗呼吸防护等场景中承担气流分配、面部贴合支撑的核心作用。实际使用过程中，内罩位于面罩主体与人体面部之间，一方面要将过滤后的洁净气流均匀导向口鼻区域，避免气流直吹面部造成不适，另一方面要配合面罩密封圈形成独立的呼吸腔，减少呼出废气在腔体内的无效残留，降低呼吸阻力。从结构设计来看，整体采用贴合人体口鼻轮廓的水滴形曲面壳体，曲面弧度经过人体面部轮廓数据拟合，能够适配多数成年人的面部凸起形态，边缘过渡做了圆角处理，避免长期佩戴对面部造成压痕。端部的通气接口采用圆柱凸台结构，

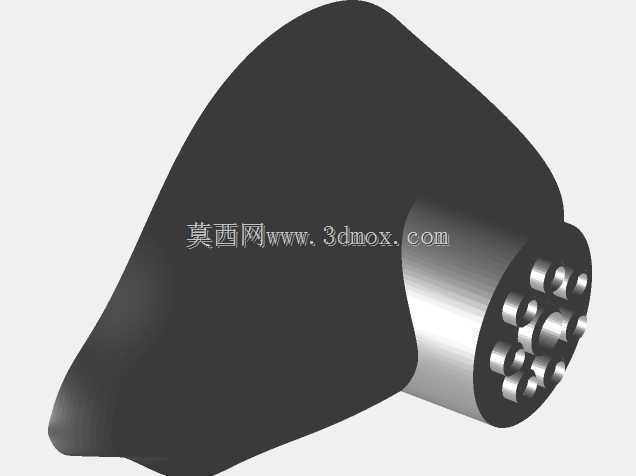

　　凸台端面均匀布置多组通气孔，中心设置大尺寸主通气孔，周围环绕布置多组小直径辅孔，这种孔位布局既可以保证通气流量满足呼吸峰值需求，又能对进入腔体的气流起到匀流作用，避免局部气流流速过快造成的异物冲击感。设计过程中优先考虑了安装边界的适配性，圆柱接口的外径尺寸匹配常规呼吸面罩的进气阀座安装尺寸，接口外壁预留了密封件安装槽位，可以直接卡装在面罩的进气阀位置，不需要额外的转接结构，壳体边缘的厚度控制在1.2mm，既保证了壳体的结构强度，不会因为呼吸压差产生形变，又能控制整体重量，降低佩戴时的面部负重。曲面壳体的壁厚采用均匀化设计，整体壁厚保持一致，避免注塑或者3D打印过程中出现缩痕、应力集中等问题，壳体表面做哑光处理，

　　减少光线反射对作业视线的干扰。从功能特性上看，这款内罩的曲面形态能够在面部和面罩外罩之间形成稳定的呼吸死腔控制，经过实测，腔体容积控制在合理区间，既不会因为容积过大导致呼出废气残留过多，也不会因为容积过小造成呼吸时的腔体压迫感。通气孔的总通流面积经过计算，匹配人体中等劳动强度下的峰值呼吸流量，不会产生额外的呼吸阻力，孔位的排布角度经过调整，气流进入腔体后会沿壳体内壁扩散，不会直接冲击鼻腔黏膜，提升长时间佩戴的舒适感。在实际选型适配时，只需要确认端部圆柱接口的直径与面罩阀座尺寸匹配，即可直接替换安装，不需要对原有面罩结构做改动，曲面部分的轮廓尺寸预留了足够的适配余量，能够兼容不同品牌同规格面罩的内部空间，不会和面罩的呼气阀、

　　过滤件连接结构产生干涉。建模过程中采用曲面逆向重构的思路，先基于面部点云数据拟合基础曲面，再对接口部分做实体化加厚，所有过渡位置都做了连续曲率处理，避免出现应力集中的尖角，结构上没有薄壁悬空位置，整体强度能够满足日常使用中的挤压、跌落要求，正常佩戴使用过程中不会出现开裂、形变等问题。
