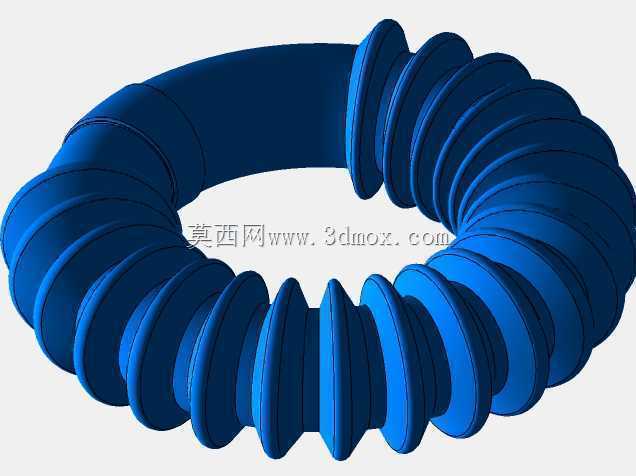

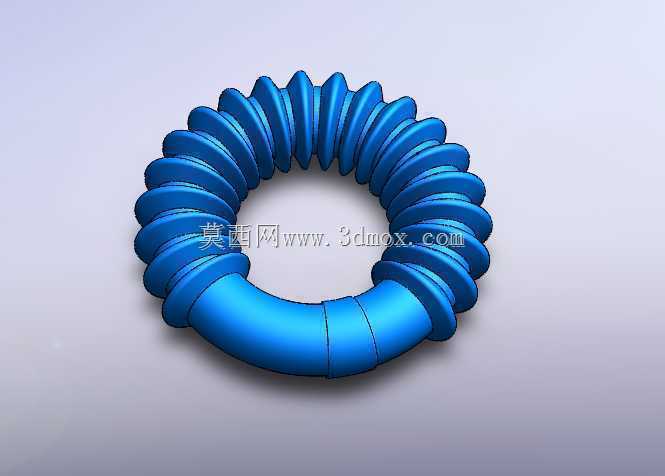

在流体输送管路系统的布局设计中,硬管对接的同轴度误差补偿、设备运行带来的管路振动吸收、小幅度位移偏差适配一直是管路排布阶段需要重点解决的问题,这类环形波纹结构的柔性管件,正是针对这类工况开发的管路连接部件。从结构形态来看,该部件整体为闭合环形的波纹状主体,沿环形周向均匀分布连续的环形褶皱结构,褶皱的波峰与波谷采用等半径圆弧过渡,避免应力集中点的出现,主体两端为光滑的直段连接端,直段外径与对应对接管路的内径保持一致的配合公差,安装时可直接插入硬管端部,配合卡箍或粘接工艺完成密封固定。这类波纹结构的设计核心在于利用薄壁弹性材质的形变能力,在环形周向与轴向都预留一定的形变余量,当对接的两端管路存在1-3mm的径向错位、
或者设备运行时产生频率在50Hz以内的微幅振动时,波纹段可以通过自身的弹性形变吸收错位量与振动能量,避免硬管连接时出现的应力集中导致的管路开裂、密封失效问题。在实际的设备应用场景中,这类柔性环形管件常被用在小型液压回路的回油管路对接、气动系统的气路缓冲连接、小型水泵的进出口管路减震连接,部分医疗设备的流体管路中也会采用同结构的食品级材质管件,用来适配设备内部紧凑空间下的管路弯折需求,相比直型波纹管,环形闭合的结构不需要额外做端部的90度弯折处理,直接可以实现两个垂直方向管路的环形连通,减少了管路接头的使用数量,降低了管路系统的泄漏点风险。从建模设计的逻辑来看,这类部件的三维建模首先需要确定环形主体的中心轨迹半径,
也就是整个环形件的中心圆直径,这个尺寸需要匹配安装空间内两个对接管路的中心距,确保安装后不会与周边的结构件产生干涉;其次需要确定波纹段的波距、波高参数,波距越小、波高越大,管件的柔性形变能力越强,但对应的结构刚度会下降,承压能力也会随之降低,设计时需要根据管路的工作压力、需要补偿的位移量来平衡这两个参数,通常在0.1-0.6MPa的低压流体工况下,波高设置为管壁厚度的8-10倍、波距设置为波高的1.2倍左右,即可兼顾形变能力与结构强度。连接直段的长度设计需要满足卡箍的安装宽度要求,通常直段长度不小于15mm,确保卡箍锁紧后有足够的接触面积实现密封,直段的端部做15度的倒角处理,方便安装时插入对接管路内部。在材质选择层面,
根据输送介质的不同,这类管件可以选用丁腈橡胶、硅橡胶、氟橡胶等弹性材质,也可以采用薄壁不锈钢冲压成型的金属波纹管,橡胶材质的管件成本更低、减震效果更好,适合常温低压的水、气、普通液压油介质输送,金属材质的波纹管耐温范围更广、承压能力更强,适合高温油类、腐蚀性介质的输送场景。在安装边界的校核上,需要注意这类波纹管件的最小弯曲半径不能小于环形中心轨迹半径的0.8倍,安装时不能过度拉伸或压缩波纹段,避免波纹结构出现塑性变形失去弹性补偿能力,同时安装位置要远离设备的高温发热部件,若无法避开需要额外加装隔热护套,避免材质长期高温老化导致开裂失效。从结构可靠性的角度来看,连续的环形波纹结构没有额外的拼接接缝,一体成型的工艺可以保证整体的结构强度,相比采用多个弯头拼接的管路结构,这种一体环形波纹件的流道内壁更光滑,流体通过时的阻力更小,不会出现介质在弯头处滞留堆积的问题,对于输送带有微小颗粒的流体介质时,也能减少颗粒对管壁的冲刷磨损,提升管路的整体使用寿命。在三维建模的细节处理上,波纹的过渡圆弧需要保证相切连续,避免建模时出现尖角导致后续有限元应力分析时出现应力奇异点,影响结构强度校核的准确性,连接直段与波纹段的衔接位置也需要做平滑的圆弧过渡,避免截面突变带来的应力集中,确保整个部件的形变过程中应力分布均匀,不会在衔接位置出现疲劳断裂的问题。
