手动卧式快速压紧夹钳结构设计

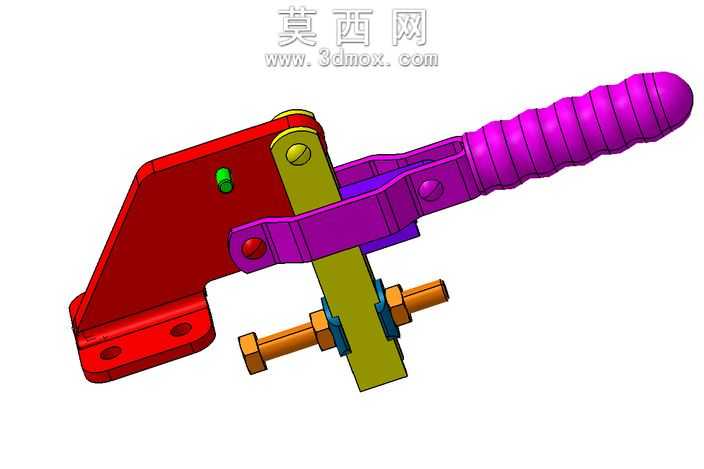

本作品为手动卧式快速压紧夹钳的三维参数化模型，整体采用模块化建模思路完成，在主流三维CAD软件中完成全零件建模与虚拟装配，所有结构尺寸均按照工业级快速夹钳的实际使用参数设定，保证模型可直接用于后续工程出图、3D打印样件验证或者工装改制参考。建模过程中对各运动部件单独创建零件文件，分别完成底座、压臂、手柄连杆、调节螺杆、锁紧销轴、复位弹簧等全部零件的特征建模，底座部分采用拉伸加切除特征完成安装孔与支撑结构的构建，对底座的安装定位孔做了沉头结构处理，适配标准内六角螺栓的安装需求，表面做了圆角过渡处理避免应力集中。压臂与连杆结构采用多段拉伸加倒角特征构建，对铰接位置的销轴孔做了同轴度约束，保证装配后各转动副的运动顺滑无卡滞。手柄部分采用曲面扫描特征完成防滑纹理的构建，握持区域的环形凸起纹理完全贴合人体工学设计，模拟实际使用时的握持摩擦力需求，表面做了哑光质感的材质赋予。材质渲染阶段，对不同功能部件做了区分化材质设置：底座与固定支撑结构赋予红色喷塑金属材质，模拟工业夹具常用的表面喷塑防锈处理工艺；铰接销轴与调节螺杆赋予黄铜色金属材质，模拟高强度铜合金耐磨件的材质特性；手柄与活动压臂赋予紫色工程塑料材质，模拟绝缘防滑的包胶手柄质感；锁紧小销轴赋予绿色工程塑料材质，起到视觉标识作用。整体装配过程采用同轴、重合、距离等标准配合约束完成，同时添加了角度限位配合模拟夹钳的开合行程，可在软件中直接拖动手柄完成夹钳的压紧、松开动作仿真，清晰展示四连杆机构的死点锁紧原理，当手柄下压至锁紧位置时，连杆机构越过死点形成自锁，可提供稳定的压紧力，调节螺杆可通过旋转调整伸出长度，适配不同厚度工件的压紧需求，整体结构紧凑，动作行程短，锁紧可靠，完全符合工业生产中工装夹具的快速装夹使用需求。
