简化结构汽车化油器本体三维设计

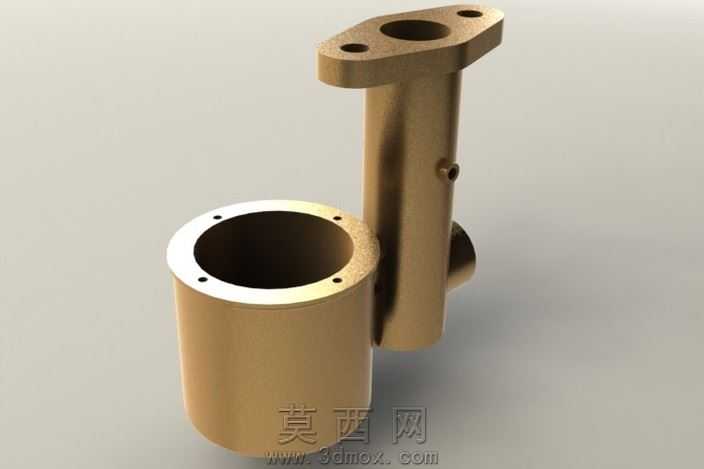

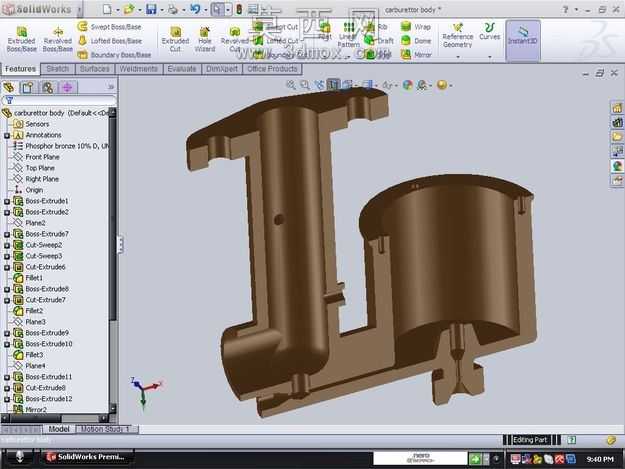

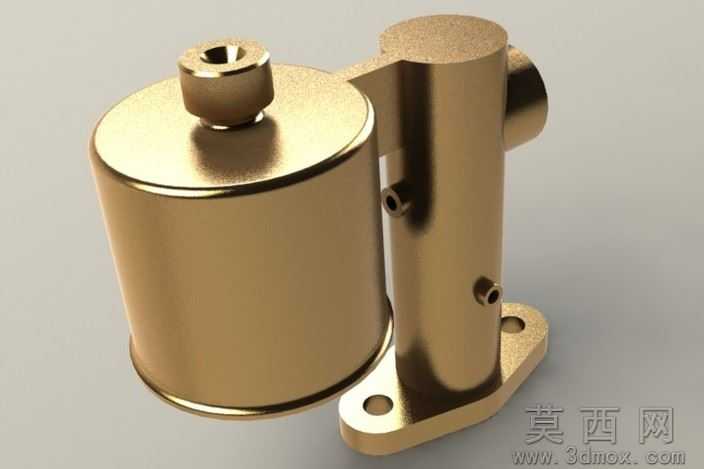

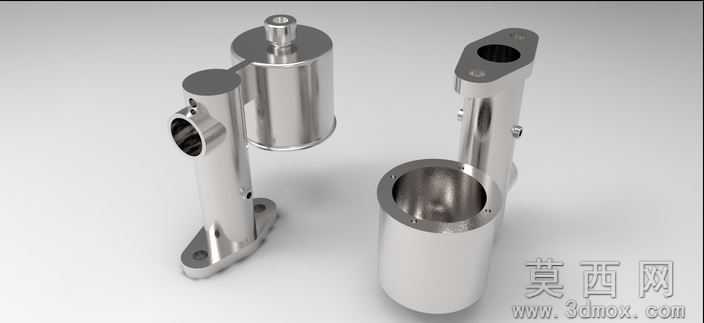

本模型为简化设计的化油器本体结构，采用三维参数化建模方式完成整体构建，建模过程中以化油器的核心功能结构为核心，对非关键的冗余结构做了精简处理，在保证核心功能结构完整的前提下压缩了整体体积，实现紧凑化的结构布局。建模阶段首先通过草图绘制确定本体的整体轮廓与各腔体的位置分布，分别对进气通路、燃油混合腔、安装连接位等核心结构做了独立的特征构建，通过拉伸、切除、圆角等基础特征命令逐步细化各部位结构，对薄壁腔体部分做了等厚处理，保证结构强度的同时控制整体重量。模型的材质设置为金属铜质感，渲染时还原了金属材质的哑光金属光泽与细微的表面质感，各结构边缘的倒角与过渡圆角都做了精细化处理，避免锐边结构同时也符合实际零件的加工工艺要求。从结构设计来看，该化油器本体分为两个核心功能腔体，一侧为竖向的进气与安装连接结构，预留了与其他部件对接的安装凸台与定位孔位，另一侧为圆筒形的燃油混合腔，两个腔体通过连接筋位整合为一体式结构，底部设置了与发动机进气端对接的连接结构，整体结构虽然做了简化处理，但完整保留了化油器实现燃油与空气混合的核心通路结构，各通路的走向与截面尺寸都经过合理性调整，能够直观展现早期简易化油器的工作原理与结构布局。这种简化设计的化油器本体结构紧凑，零件数量少，加工难度低，虽然相较于现代精密化油器存在功能局限，但其清晰的结构逻辑能够很好地用于化油器工作原理的教学演示，也可作为小型动力设备的化油器设计参考，建模过程中所有特征都保留了完整的参数化建模历史，可根据实际使用需求对各部位尺寸进行调整修改，适配不同排量的小型动力装置使用需求。
