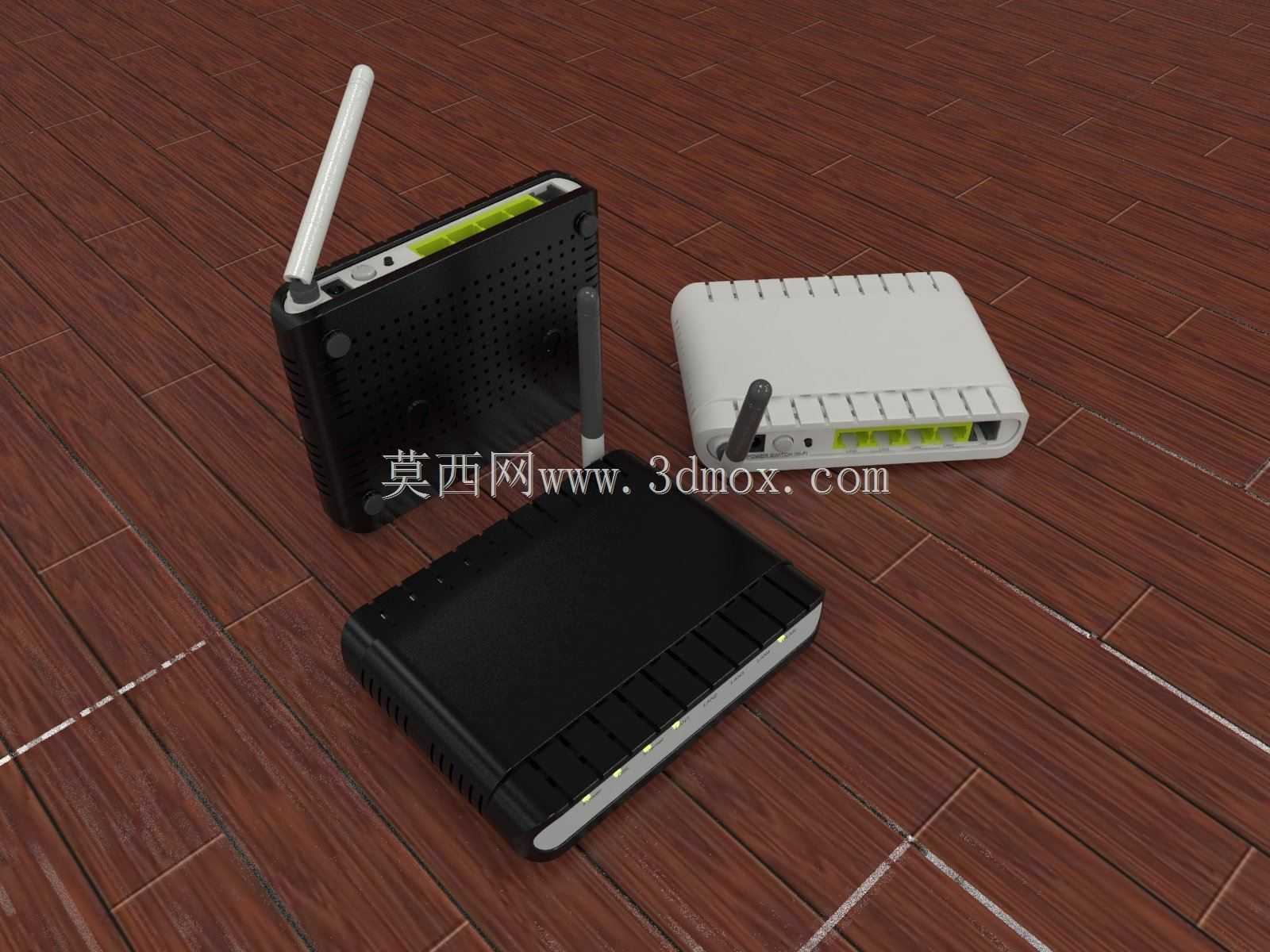

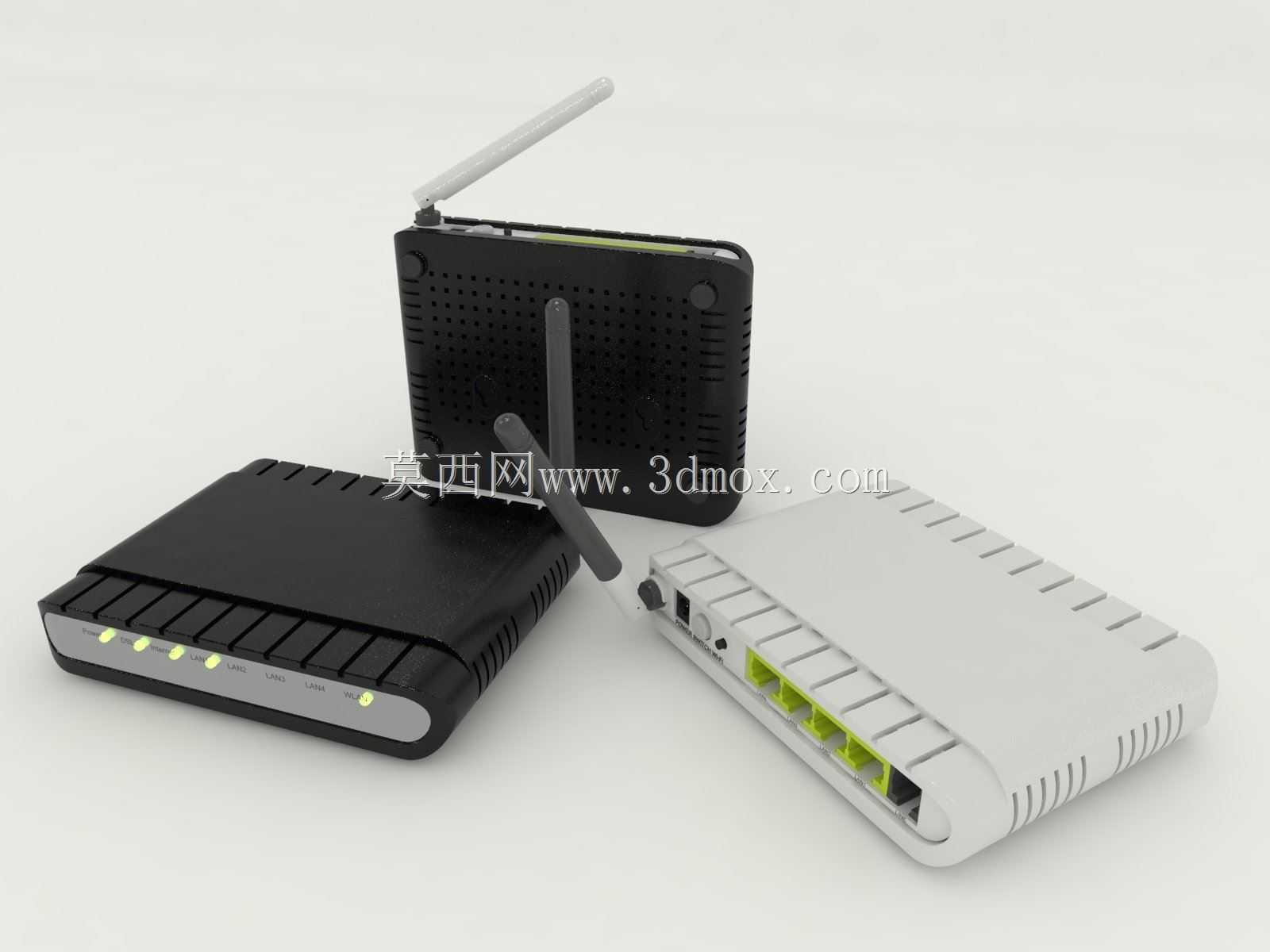

中兴ZXV10 W300调制解调器外观结构

　　做通讯终端结构设计快十年，经手的家用宽带接入设备模型少说也有几十套，这次还原的中兴ZXV10 W300调制解调器，是早年家庭宽带普及阶段非常有代表性的一款接入设备，很多早期ADSL升级光纤入户的场景里，都能看到这款设备的身影。先从实际应用场景说，这款设备主要部署在家庭用户弱电箱旁、桌面办公区的网络接入点位，承担光信号/电信号转换、多终端有线接入、无线Wi-Fi信号覆盖的核心作用，部分运营商定制版本还承载了IPTV信号透传、语音电话接入的扩展功能，是家庭网络链路里最靠近运营商线路的终端节点。

　　从设备实际用途拆解，它不是单一功能的调制解调单元，而是集成了MODEM信号转换、多口以太网交换、2.4G无线接入的一体化网关，早期很多用户会把它和纯路由器混淆，实际上它的核心功能是完成运营商线路信号到局域网可用信号的转换，路由和无线功能是附加的集成配置，这也是当年运营商集采设备的主流设计方向——减少用户端设备堆叠，降低上门安装的调试复杂度。

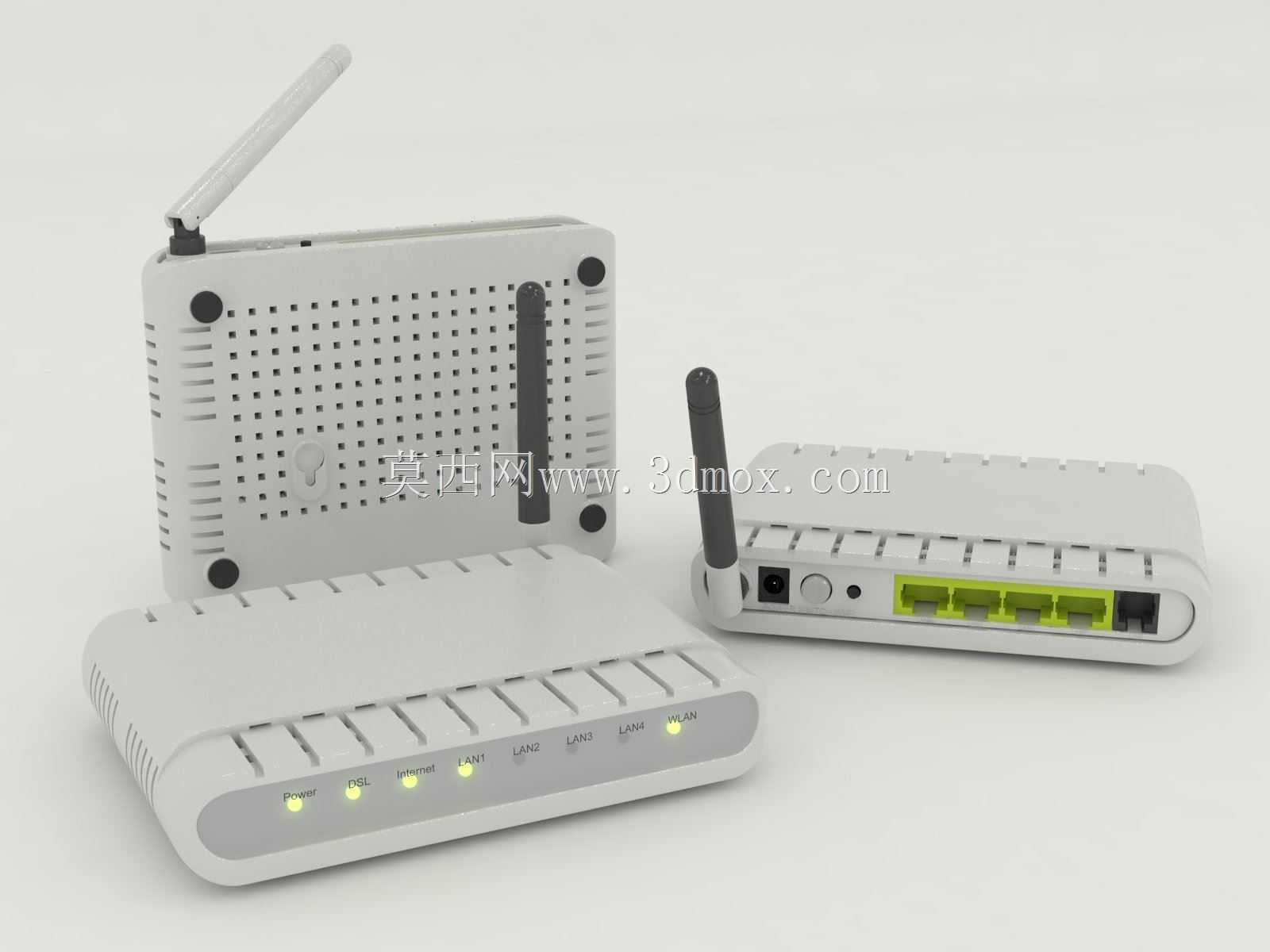

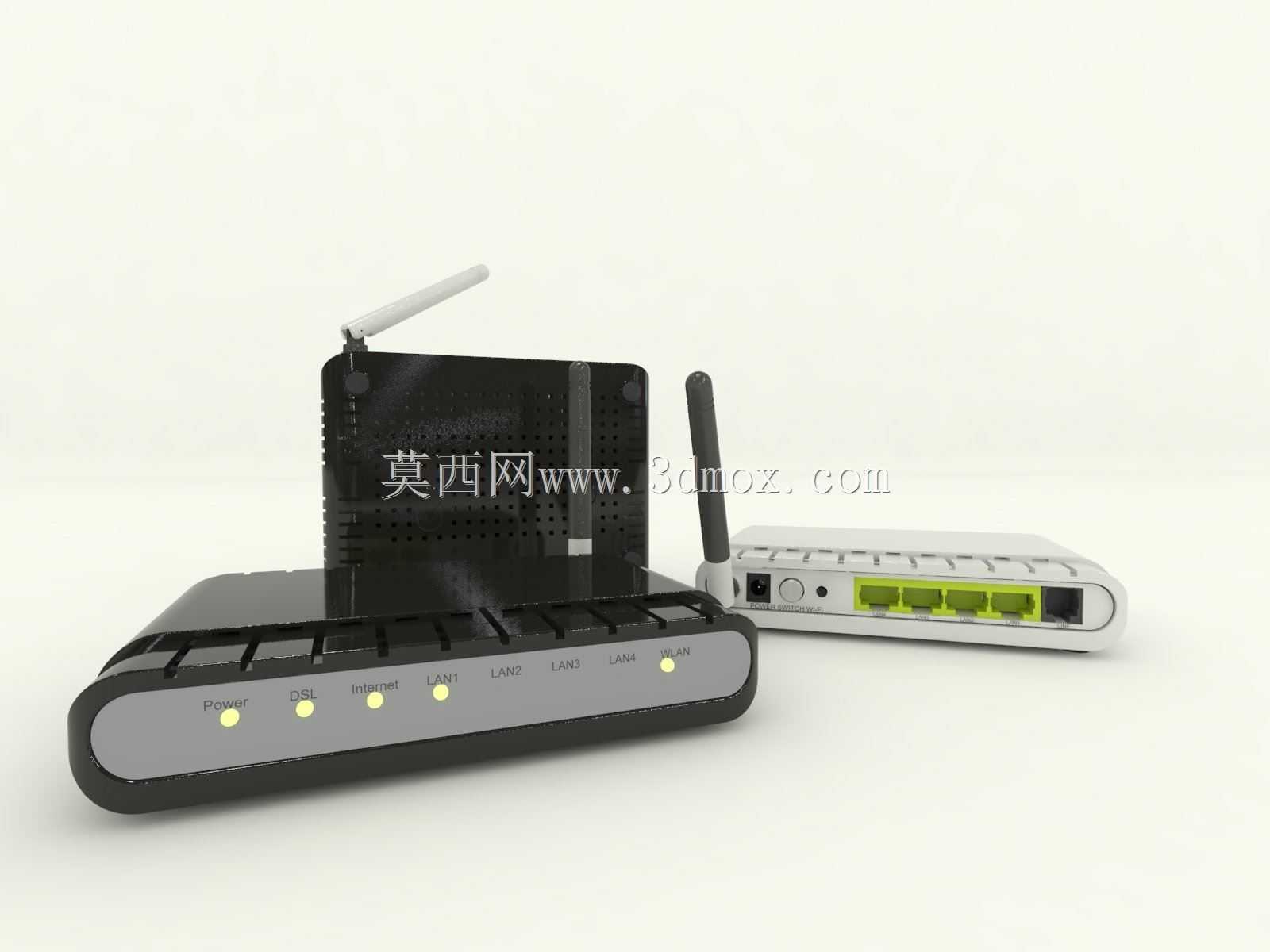

　　说到产品功能特性对应的结构设计，首先看外壳的分件逻辑，这款设备采用上下壳扣合的经典结构，上壳做了细密的格栅散热孔，对应内部主板上的主控芯片、电源管理模块的发热区域，不用额外加装散热风扇，靠自然对流就能满足长时间满负载运行的散热需求，毕竟家用网关设备都是724小时不间断工作，无风扇设计既能降低运行噪音，也能减少机械故障点，提升长期运行的可靠性。设备侧面预留的天线转轴位置，做了限位阻尼结构，天线可以在垂直平面0到90度范围内调整角度，也能沿轴向360度旋转，方便用户根据摆放位置调整信号覆盖方向，转轴内部的金属弹片和天线馈线可靠连接，避免转动过程中出现信号衰减的问题。前面板的指示灯区域做了半透明的柔光罩，每个指示灯对应电源状态、线路同步状态、网口连接状态、无线工作状态，柔光罩的作用是把LED灯珠的点光源打散，不会在夜间形成刺眼的光污染，同时也能从不同角度清晰看到设备运行状态，不用凑到设备跟前就能判断线路是否正常。后面板的接口排布遵循强弱电分离的原则，最左侧是电源直流输入接口，依次排列复位键、四个LAN网口、一个LINE线路输入口，接口之间预留了足够的插拔空间，就算插满带屏蔽层的粗大网线，也不会出现相邻接口互相干涉的问题，复位键做了内凹设计，必须用牙签之类的细物才能按压，避免日常清洁摆放时误触导致设备恢复出厂设置。

　　再讲设计思路里的细节考量，设备底部做了四个环形的橡胶脚垫，一方面是抬高机身，让底部的散热缝隙和摆放平面之间留出空气流通的通道，提升散热效率，另一方面橡胶脚垫的摩擦力可以避免设备在光滑桌面被线材拖拽移位，脚垫内侧预留了壁挂安装的孔位，支持用户把设备挂在墙面或者弱电箱侧壁上，满足不同安装环境的需求。外壳的边角全部做了R3以上的圆角处理，没有尖锐的棱角，一方面是注塑生产的时候可以改善塑料熔体的流动状态，减少填充缺陷，另一方面日常搬运摆放的时候也不会划伤桌面或者用户的手。设备内部的主板固定柱做了十字筋加强，螺丝柱周边加了放射状的加强筋，避免螺丝锁附的时候出现柱体开裂的问题，主板和上下壳之间预留了足够的安全间隙，避免外壳受挤压变形的时候直接压迫主板上的贴片元件，造成虚焊或者元件损坏。

　　关于外形尺寸与安装边界，这款设备的整体长宽高控制在180mm120mm30mm左右（不含天线竖起的高度），属于紧凑型的桌面网关尺寸，就算放在小户型的电脑桌角落，也不会占用太多桌面空间，壁挂安装的时候，两个安装孔的孔距是130mm，和常规的86型底盒旁的空余安装位匹配，不用额外打太多孔就能固定。天线竖起的时候整体高度在160mm左右，如果是放在弱电箱里安装，需要提前确认弱电箱的内部净高度，避免天线顶住箱盖无法闭合。设备的电源适配器接口是常规的5.52.1mm直流插头，电源线长度预留1.5m，足够覆盖大部分家庭墙面插座到设备摆放点的距离，网口部分突出后壳表面2mm左右，插上网线后整体突出长度在30mm以内，就算设备紧贴墙面摆放，也不会出现网线弯折过度导致接触不良的问题。

　　做这类通讯终端模型的时候，最容易忽略的就是细节的装配公差，比如上下壳之间的分型面断差，实际产品的断差控制在0.2mm以内，建模的时候如果直接把两个壳体做齐平，渲染出来就会缺少真实产品的工艺质感，还有指示灯区域的丝印标识，实际产品的丝印是在壳体内侧，不会因为长期擦拭出现磨损，建模的时候要把标识做在壳体的内表面，而不是外表面，才能还原真实的结构效果。另外天线的包胶部分和硬塑转轴的分模线位置，也要和实际产品对齐，不能随意划分件位置，不然做出来的模型看着形似，实际结构逻辑是错的，拿去做结构参考的时候就会出问题。这类民用通讯设备的设计，核心是在有限的成本范围内，平衡散热、安装、易用性、可靠性的多重需求，没有太多复杂的传动结构，但每一处细节的尺寸和结构，都是经过百万级出货量验证过的成熟方案，做模型还原的时候把这些细节做准，才能给后续的结构设计、产品选型提供有效的参考。
