管道支撑固定用块状支座结构设计

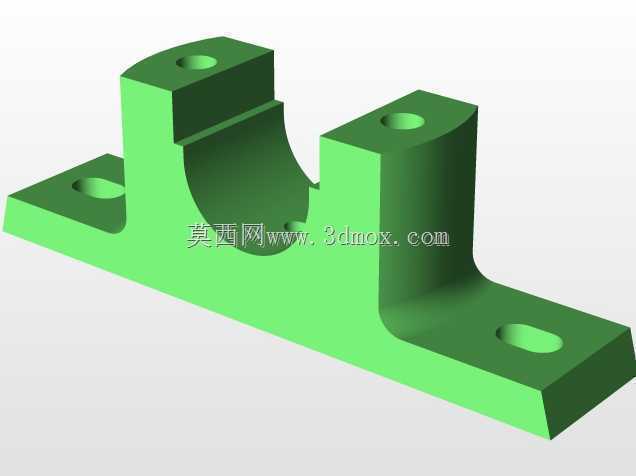

　　在工业管路布设场景中，这类块状支座是管路系统里承担径向载荷、约束管线位移的核心支撑零件，常见于液压站管路排布、车间工艺管线架设、中小型设备外接流体管路固定等工况，区别于全包覆式管夹，这类支座更适配水平铺设的中轻型硬管，承担管线自重以及管内流体流动带来的小幅振动载荷，避免管线因长期悬空出现挠度变形、焊口开裂或者接头渗漏的问题。从结构设计逻辑来看，整个零件采用一体化铣削成型的思路，底部为带安装孔的平直安装翼板，翼板上的四个沉头孔沿支座纵向对称排布，安装时可通过内六角螺栓直接固定在设备安装面、型材支架或者混凝土预埋基面上，孔位的沉头设计可以让螺栓头完全埋入板面，不会出现凸起干涉管线或者周边零件的问题，翼板的厚度经过载荷校核，

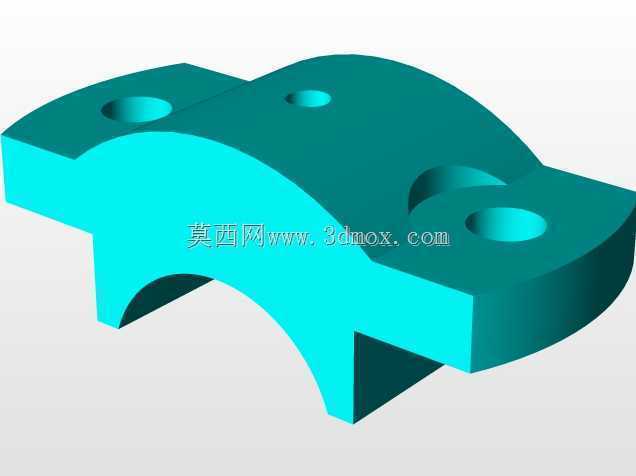

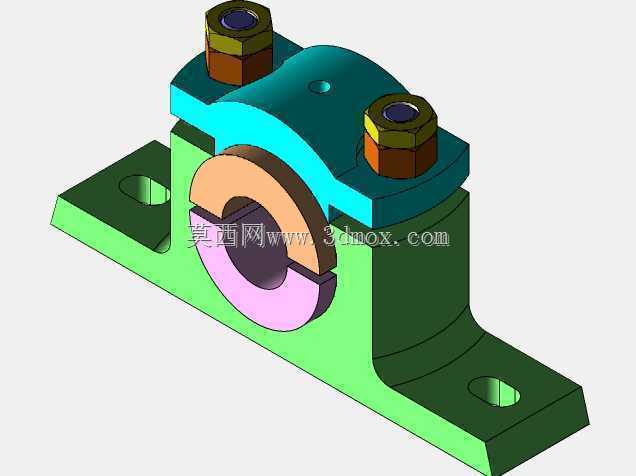

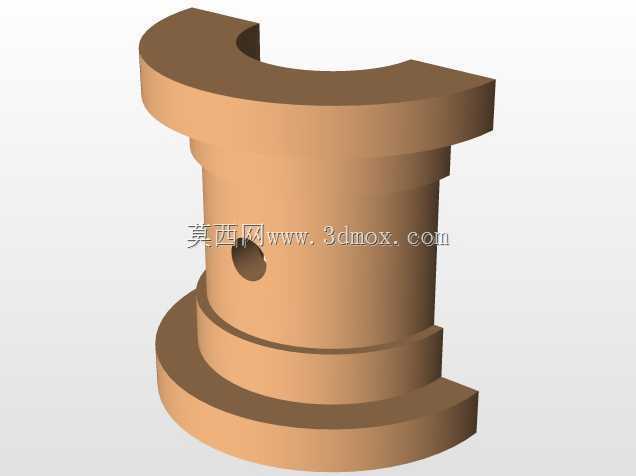

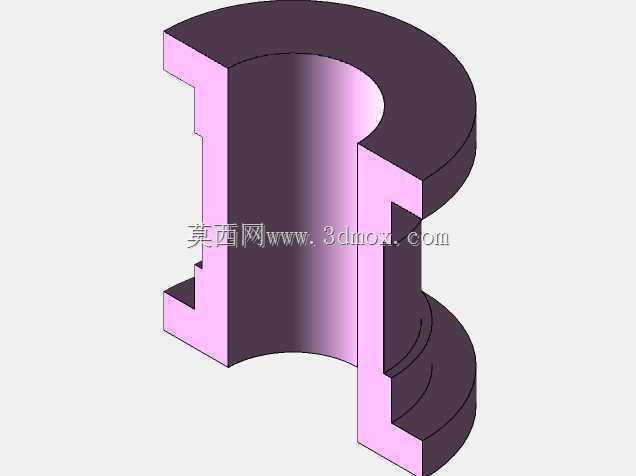

　　在承担对应管径管线满管载荷时不会出现翘曲变形，安装边界上翼板的外轮廓比上部支撑结构宽出近一倍，能有效分散支座对安装基面的压应力，避免薄壁安装面被压溃。上部的支撑结构采用半圆弧开口设计，圆弧面的曲率和适配管道的外径完全匹配，管道铺设时直接落在圆弧槽内，圆弧槽两侧的立板上各设置一个同轴的通孔，用于穿装锁紧抱箍或者压紧螺栓，配合上半部分的管夹就可以将管道完全锁紧，避免管线运行时出现轴向窜动或者径向跳动，立板的高度刚好覆盖管道下半圆约三分之一的包覆面，既保证了足够的支撑接触面积来分散压强，又不会过多占用管线周边的安装空间，在管线密集排布的场景里可以有效压缩支撑结构的占用空间，提升管路排布的紧凑度。

　　设计过程中特意在立板和底部翼板的衔接位置做了大圆角过渡处理，避免直角衔接带来的应力集中问题，在管线长期振动的工况下，这个过渡结构可以大幅降低衔接位置出现疲劳裂纹的风险，同时一体化的结构没有拼接焊缝，不存在焊接变形或者焊缝锈蚀的隐患，不管是采用碳钢镀锌还是不锈钢材质加工，都能获得更好的结构强度和更长的使用寿命。从实际使用的适配性来看，这类支座不需要在管道上焊接任何固定耳板，安装时不会破坏管道本身的防腐层或者结构强度，后期管线维护拆卸时只需要松开上部的锁紧件就可以抬升管道进行检修，不需要完全拆解整个支撑结构，大幅降低了管路运维的工作量。在建模过程中，圆弧支撑面的同轴度、安装孔的位置度都做了严格的公差约束，保证批量加工时零件的互换性，

　　底部安装面的平面度要求控制在合理范围内，避免安装时出现支座翘虚、受力不均的问题，立板上的锁紧孔采用通孔设计，既可以穿装螺栓配合半环管夹使用，也可以直接穿装钢丝对轻型管线做简易固定，适配不同成本预算、不同载荷等级的管路固定需求。这类支撑块在实际选型时，需要根据所支撑管道的外径、管线总重量、管内流体的振动幅度来匹配对应规格，安装时要保证支座的圆弧面和管道轴线完全平行，避免出现局部点接触导致管道被压出凹痕的问题，对于有保温层的管线，还可以在圆弧面和管道之间加装橡胶减震垫，既可以吸收管路振动，也能避免保温层被金属支座磨破。和传统的焊接式管道支架相比，这种标准化的块状支座可以提前批量预制，现场安装时不需要焊接作业，在有防爆要求的车间或者易燃易爆介质的管路场景中，能大幅降低现场施工的安全风险，同时零件的结构规整，不管是铣削加工还是铸造成型都有很高的良品率，加工成本可控，适合在各类工业管路系统中大规模推广使用。
