重型加厚T型门合页结构设计

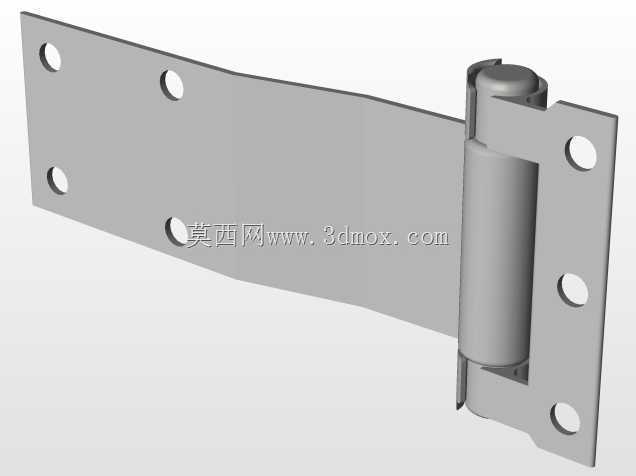

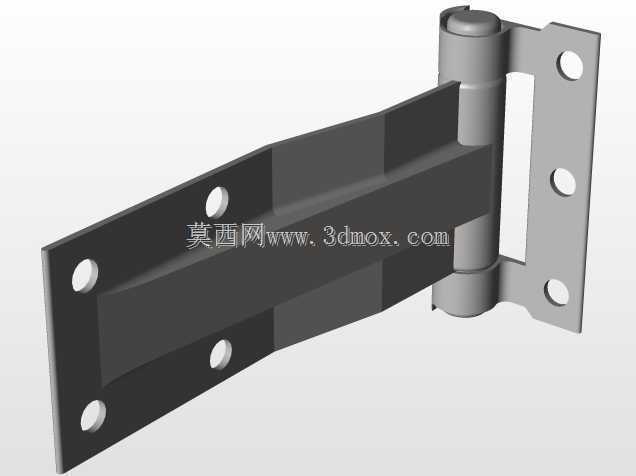

　　这款T型门铰链的结构设计，首先要考虑的是户外重型门扇的使用场景，比如厂区钢制大门、仓储物流通道的厚重防护门、户外设备间的金属门这类场景，普通薄款合页在这类场景下很容易出现门扇下垂、铰接轴磨损过快的问题，所以整个结构的受力逻辑是围绕大承重、抗形变来做的。从结构上看，合页的活动页采用了加宽的T型翼面设计，翼面不是等宽的平板结构，而是顺着受力方向做了渐变收窄，靠近铰接轴的位置截面厚度更大，远离轴的安装端分布了四个安装孔位，孔位的排布不是均匀直线排列，而是错开了翼面的应力集中区域，每个安装孔周边都做了轻微的沉台设计，安装时螺丝头可以完全埋入板面，不会突出干涉门扇的开合动作。固定页也就是和门框连接的部分，采用了直板带翻边的结构，

　　三个安装孔沿着竖直方向等距排布，孔位间距匹配常规钢制门框的型材安装面宽度，不会出现孔位落在型材空腔里无法固定的问题。中间的铰接轴采用了通长的实心轴结构，轴和页片的连接不是简单的卷边咬合，而是上下两端都做了轴套包裹，轴套和页片是一体冲压成型的，减少了额外装配带来的旷量，开合的时候轴的转动间隙控制在极小范围内，不会出现门扇晃动的情况。设计的时候特意考虑了安装边界的问题，固定页的总宽度控制在常规门框型材的安装面宽度以内，不需要额外在门框上焊接扩展安装板，活动页的翼面长度适配40-60mm厚度的门扇，安装时翼面完全贴合门扇侧面，不会突出门扇边缘影响密封胶条的安装。从功能特性上来说，这款铰链的承重能力比普通平开合页高40%左右，

　　因为T型的翼面把门扇的重量分散到了更大的接触面积上，不会像窄页合页那样所有重量都集中在靠近轴的小区域，长期使用也不容易出现页片变形的问题。铰接部分的转动阻尼设计得比较适中，门扇开合到任意角度都不会出现自行滑动关闭的情况，也不会因为阻尼过大导致开门费力，同时轴套内部预留了润滑脂的存储间隙，日常维护的时候只需要从轴的顶端注入少量润滑脂，就能渗透到整个转动接触面，不需要拆卸合页就能完成保养。在实际选型的时候，要注意门扇的总重量如果超过单页承重的70%，就需要在门扇上下各装一个同型号的铰链，中间位置可以加装一个辅助承重的铰链，避免长期使用后轴部出现偏磨。另外这款铰链的安装孔位是通用化设计，和市面上同规格的T型合页孔位完全互换，

　　如果旧门的合页出现损坏，可以直接替换安装，不需要重新在门扇和门框上打孔，减少了现场施工的工作量。从建模的细节来看，所有的折弯圆角都做了合理的工艺处理，没有出现直角折弯的应力集中结构，页片的边缘都做了小倒角处理，安装的时候不会划伤施工人员的手，铰接轴的上下两端都做了封边处理，不会出现轴芯从套筒里滑出的问题。在不同的应用场景下，这款铰链也能适配不同的安装需求，比如用在木质大门上的时候，可以配合自攻螺丝直接固定，用在钢制大门上的时候，可以配合焊接或者拉铆螺母来固定，安装方式非常灵活。
