简易电动卡丁车底盘结构三维设计

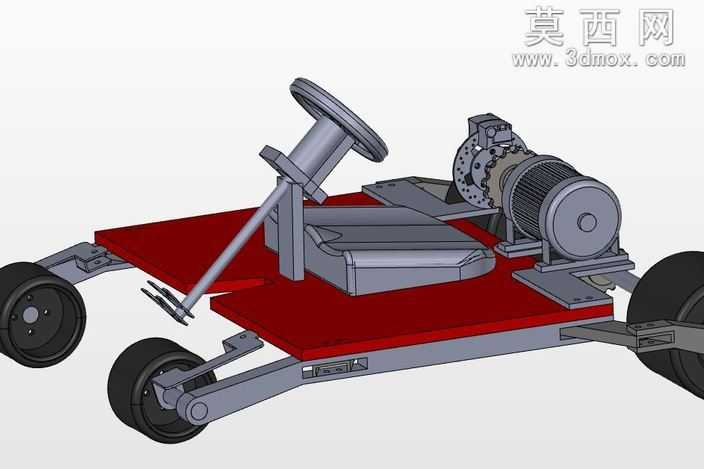

本作品为简易电动卡丁车的底盘结构三维设计，整体采用模块化的建模思路完成全结构搭建。建模过程中首先以基准面定位搭建核心承载底板，红色承载面板采用钣金特征建模，预留了转向机构、动力单元、座椅安装位的定位孔位，保证各部件装配的同轴度与位置精度。转向系统部分采用倾斜式转向柱设计，转向盘通过花键特征与转向柱刚性连接，转向柱下端通过铰接结构与转向拉杆联动，左右转向节分别与横拉杆铰接，建模时严格按照阿克曼转向几何设定拉杆长度与铰接点位置，保证转向过程中内外轮转角匹配合理，减少轮胎磨损。动力单元集成了驱动电机与减速机构，电机外壳采用回转体特征搭配散热筋结构建模，减速箱端盖通过阵列螺栓特征还原真实装配细节，动力输出端直接对接后桥驱动结构，省略了传统卡丁车的复杂传动链条结构，让整体布局更加紧凑简洁。行走轮组部分，前后轮均采用橡胶轮胎搭配金属轮毂的结构，轮胎表面通过拉伸纹理还原防滑胎面细节，轮毂的螺栓孔、轴承安装位均按照标准件尺寸建模，前后悬架采用简化的摆臂结构，摆臂与车架、轮组的铰接点均设置了衬套特征，还原真实的铰接活动间隙。整体建模过程中对各部件的装配干涉做了全面检查，所有运动部件均预留了合理的活动空间，材质分配上区分了金属结构件的哑光金属质感、承载面板的红色烤漆质感、轮胎的黑色橡胶质感、转向盘的深色塑料质感，渲染后各部件辨识度高，结构层次清晰，完整还原了这款简化版电动卡丁车的底盘布局逻辑，可作为小型电动代步车结构设计的参考方案，也可用于卡丁车结构教学的演示模型。
