不规则工件下拉式多爪卡盘夹紧机构

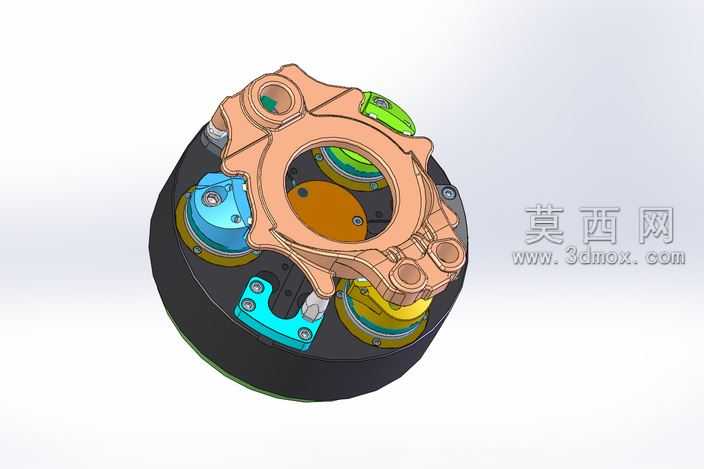

该三维模型为针对不规则异形工件设计的下拉式多爪卡盘夹紧机构，整体采用三维参数化建模方式完成，各零部件尺寸配合经过严谨校验，可直接用于后续工程出图与实际加工参考。建模过程中对卡盘基座、周向分布的多组夹爪组件、联动下拉结构、定位支撑座等核心部件均做了精细化结构还原，各运动副的配合间隙、装配关系完全符合实际机械装夹的运动逻辑，可通过三维软件的运动仿真模块模拟完整的夹紧、松脱动作流程。渲染阶段针对不同部件的材质特性做了区分处理：底部基座采用发黑处理的碳钢材质，表面设置细腻的磨砂哑光金属质感，还原工业装夹设备的厚重质感；周向分布的夹爪组件分别做了不同的表面处理区分，部分活动压块采用阳极氧化彩色铝合金材质，设置了带有轻微金属反光的亮面质感，既区分了不同功能的零部件，也让整体装配结构的层次更加清晰；中部的环形定位座采用铜合金材质，设置温润的金属哑光质感，与周边钢、铝材质形成视觉区分。结构设计上采用周向均布的多夹爪联动结构，可适配外轮廓不规则的异形工件，下拉式的夹紧逻辑可在夹紧过程中同步将工件向定位基准面牵拉，保证装夹定位的精度与夹紧的可靠性，避免异形工件装夹时出现偏移、夹不紧的问题；各夹爪的压接面做了仿形适配设计，可贴合不规则工件的外轮廓曲面，增大接触面积减小装夹压痕，同时提升夹紧摩擦力。设计思路围绕异形工件的快速、稳定装夹需求展开，摒弃了传统三爪卡盘仅能适配规则回转体工件的局限，通过多组独立可微调的夹爪配合联动下拉结构，兼顾了装夹的通用性与定位精度，可广泛应用于机加工、自动化装配等场景下的异形工件装夹工序，模型整体结构紧凑，各零部件无冗余设计，装配逻辑清晰，具备较高的实际工程参考价值。
