螺旋齿锥齿轮精密三维结构设计

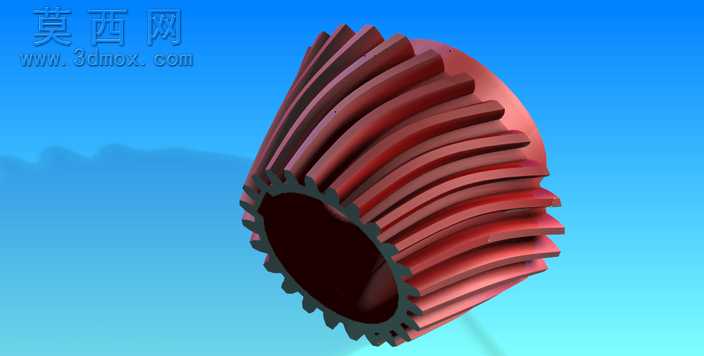

本作品为螺旋齿锥齿轮的三维参数化建模成果，建模过程以机械设计手册中锥齿轮的齿形参数规范为核心依据，首先通过三维建模软件的草图绘制模块，完成锥齿轮分锥角、基锥、齿顶锥、齿根锥的基准轮廓绘制，严格匹配螺旋齿的导程角、齿向螺旋线参数，确保齿形的渐开线轮廓精度符合啮合传动的公差要求。建模阶段采用参数化驱动的设计方式，将齿数、模数、压力角、螺旋角、齿宽等核心设计参数设置为可调整变量，方便后续根据不同传动工况快速修改模型尺寸，无需重复绘制基础轮廓。齿形部分通过螺旋扫描、阵列切除的特征操作完成，每一个轮齿的螺旋走向、齿厚渐变、齿顶修缘都经过反复校验，避免出现齿面干涉、啮合错位的问题，内孔的键槽结构也按照标准传动配合尺寸设计，保证与传动轴的装配精度。材质渲染阶段选用金属合金钢材质，调整材质的粗糙度、金属度、环境反射参数，还原真实工业齿轮经过表面淬火后的金属质感，轮齿表面的细微加工纹理也通过凹凸贴图进行模拟，背景采用渐变蓝调突出齿轮主体结构，渲染角度选择斜向俯视视角，能够同时清晰展示螺旋齿的走向、内孔结构、轮齿的排布规律。设计思路上充分考虑螺旋锥齿轮的实际应用场景，这类齿轮多用于相交轴之间的动力传动，相比直齿锥齿轮具备承载能力强、传动平稳、噪音低的优势，建模过程中特意优化了齿面的过渡圆角，降低应力集中系数，提升齿轮的疲劳使用寿命，整体模型结构完整，特征参数清晰，可直接用于装配仿真、有限元受力分析、加工工艺编程等后续工程环节，也可作为机械原理教学的演示模型，帮助学习者直观理解螺旋锥齿轮的结构特点与啮合原理。
