带定位孔环形法兰连接部件结构设计

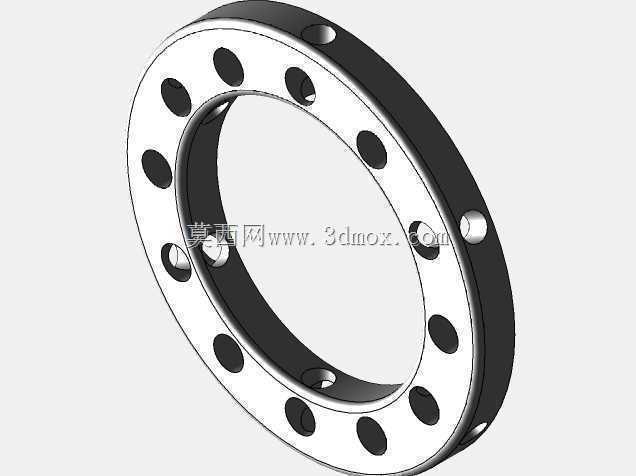

　　这类带周向均布安装孔的环形法兰部件，在流体输送管路、回转支承安装座、压力容器端盖连接场景中应用极广，日常做设备结构设计时，这类零件看似结构简单，实则细节尺寸直接决定整套连接结构的可靠性。从实际使用场景来看，这类环形法兰常被用在中低压管路的对接位置，或是回转类设备的基座与转动端的连接过渡段，部分需要周向定位精度的装配场景里，法兰盘上额外加工的小直径定位销孔，能在螺栓预紧前先完成两个对接面的位置校准，避免螺栓穿装过程中出现对接面错位，导致密封件压合不均出现泄漏问题。

　　设计这类零件时，首先要确认对接端的安装边界尺寸，法兰的外径不能超出安装基座的预留空间，内孔直径要匹配所连接的管路通径或是回转部件的过孔需求，避免出现通径缩径影响介质输送效率，或是回转部件转动时与法兰内孔发生剐蹭。周向布置的安装孔，孔位的分度圆直径要严格匹配对接件的孔位参数，孔与螺栓的间隙控制在合理范围，间隙过大会导致装配后两个对接件同轴度偏差过大，间隙过小则会提升现场装配的穿装难度，尤其是在重型设备的现场安装场景中，吊装状态下的对接件很难实现微小位移调整，合理的孔轴间隙能大幅降低现场装配的作业难度。

　　法兰盘的厚度设计需要结合所选螺栓的预紧力计算，厚度不足的话，螺栓预紧后法兰盘会出现翘曲变形，导致对接面的密封压力分布不均，靠近螺栓位置的密封件压合量过大提前老化，两个螺栓之间的密封区域压合量不足出现泄漏；厚度过大则会不必要地增加零件重量，提升材料成本与安装时的吊装难度。法兰盘上的定位销孔，通常会设计成一个圆柱销孔加一个削边销孔的组合，避免过定位导致销子无法正常装入，两个销孔的位置要避开螺栓孔的受力影响区域，防止螺栓预紧时的材料形变挤压销孔，导致定位精度丢失。

　　从功能特性来看，这类双面对称的环形法兰，两个端面都需要加工到足够的平面度与粗糙度要求，对接密封面的平面度公差通常要控制在0.1mm以内，粗糙度达到Ra3.2甚至更高，才能保证密封垫片在受压后能完全填充端面的微观凹凸，实现可靠密封。法兰外缘的倒角设计，除了去除加工毛刺避免安装时划伤操作人员，也能在对接装配时起到导向作用，让两个法兰盘能更顺畅地贴合到位。部分应用在有腐蚀环境中的法兰，还会在表面做发黑或是镀锌处理，提升零件的抗锈蚀能力，延长在潮湿或是有腐蚀介质环境中的使用寿命。

　　实际选型应用时，还要注意法兰的受力工况，如果是用在有振动的设备连接位置，螺栓孔的位置可以适当增加沉孔设计，让螺栓头沉入法兰盘面内部，避免设备运行过程中的振动导致螺栓松脱；如果是用在高温工况下，还要考虑材料的热膨胀系数，匹配对接件的材料选择，避免不同材料热胀冷缩量差异过大，导致高温状态下连接应力过大出现法兰变形或是螺栓断裂。这类零件的建模过程中，要重点注意周向孔位的阵列参数准确性，所有孔的位置度公差要在工程图中明确标注，避免加工时孔位偏差导致现场无法装配，同时要在建模时提前预留密封件的安装槽位尺寸，保证密封件安装后不会出现凸出或是凹陷过多的问题，影响密封效果。
