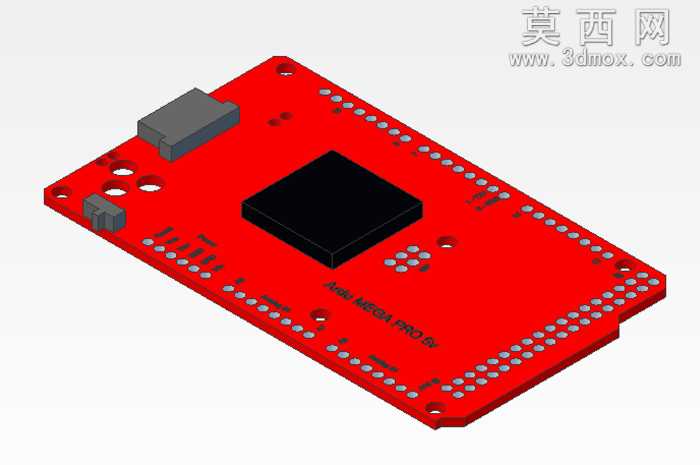

Sparkfun巨型Pro开发板精细三维建模

本次三维建模围绕Sparkfun巨型Pro开发板展开，首先参考实物的外观尺寸与结构特征，在三维建模软件中完成基础轮廓的绘制，先勾勒出PCB板的整体矩形外形，精准定位板身四周的安装孔位、边缘排针焊盘的排布位置，还原板身的倒角与边角细节。建模过程中针对板上的核心元件进行分层构建，首先处理中央的主控芯片，按照芯片的实际长宽高比例建立黑色塑封外壳模型，还原芯片表面的细微标识区域的凹陷结构，再逐一构建板上的USB接口、电源接口、复位按键等外接元件，每个元件都严格匹配实物的安装位置与外形特征，接口部分还原金属触片的细节结构，按键部分还原键帽的弧度与下方的支撑结构。材质渲染阶段，PCB板主体采用哑光红色阻焊层材质，调整材质的粗糙度与反光度，还原真实电路板的哑光质感，焊盘部分采用亮银色金属材质，模拟焊锡的金属光泽，排针部分采用亮银色金属与黑色塑料基座的组合材质，区分不同部件的材质差异。主控芯片的黑色外壳采用略带磨砂质感的塑料材质，接口的金属部分调整金属度参数，还原金属接插件的冷硬光泽。结构设计上还原了开发板的层叠结构，PCB板作为基底承载所有表面贴装与直插元件，元件的引脚部分都做了对应建模，还原引脚与焊盘的连接结构，板身的丝印标识也通过纹理贴图的方式还原，包括板身的型号标识、引脚定义标识的位置与样式，都和实物保持一致。建模过程中反复核对实物的比例尺寸，确保每个元件的相对位置、大小都精准还原，没有出现比例失调的问题，渲染阶段采用柔和的环境光，搭配多角度的补光，突出板身元件的立体感与材质差异，让整体模型既具备精准的结构还原度，又有逼真的视觉呈现效果，能够清晰展现这款开发板的外观布局与元件排布特征，为后续的结构验证、产品展示提供精准的三维数字模型支撑。
