单圈环形曲面把玩件结构设计

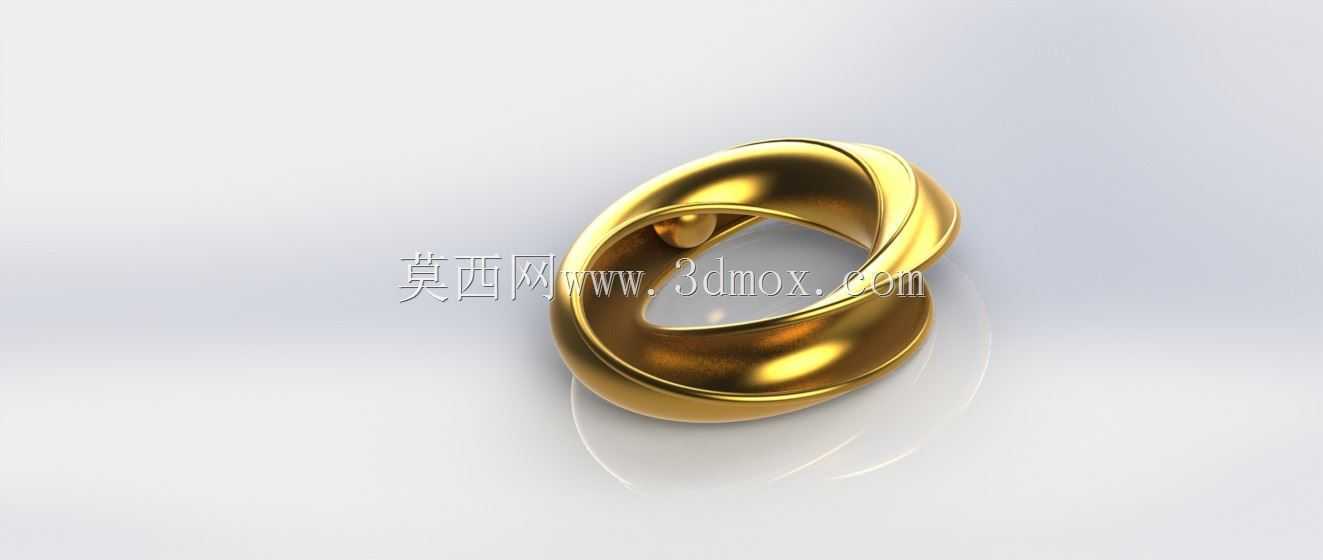

　　这款单圈环形曲面构件的设计，最初的出发点是探索连续曲面在实体成型中的边界可能性，同时验证一体化无拼接结构在小尺寸构件上的成型表现。从结构逻辑来看，整个构件采用连续扭转的环形曲面过渡，不存在传统拼接结构的接缝、卡扣或者装配位，整个实体为单一连续曲面围合而成的实心结构，曲面的扭转角度经过反复调整，保证任意截面的壁厚保持均匀，不会出现局部过厚导致的成型缩孔，也不会出现局部过薄导致的结构强度不足问题。

　　从实际应用场景来看，这类连续曲面构件首先可以作为3D打印工艺的验证样件，用来测试FDM或者光固化工艺在连续扭转曲面成型时的层纹控制、支撑添加合理性，因为整个曲面不存在垂直的陡面，也不存在完全悬空的大平面，在打印时仅需要在曲面扭转的内侧添加少量易剥离支撑，就能完成整个构件的成型，成型完成后去除支撑的打磨工作量极小，非常适合用来测试不同打印参数下的曲面成型精度。其次，这类光滑连续的环形结构也可以作为小型桌面摆件、把玩件使用，曲面的扭转弧度完全贴合手掌握持时的指腹曲线，握持时没有尖锐棱角，表面经过抛光处理后触感顺滑，长时间握持把玩也不会产生硌手的问题。

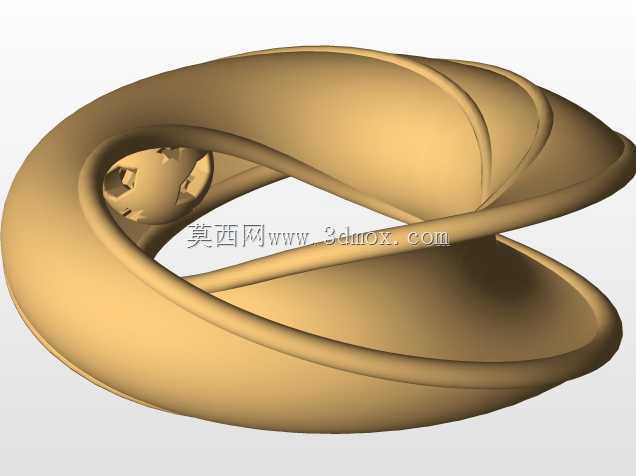

　　在设计思路上，整个构件的曲面生成采用了扫掠逻辑，以圆形作为基础截面，沿着一条连续扭转的闭合环形路径进行扫掠，扫掠过程中截面随着路径的扭转角度同步旋转，保证截面始终与路径切线方向保持垂直，避免出现曲面扭曲、褶皱或者壁厚突变的问题。路径的曲率半径经过多轮调整，既保证环形的整体尺寸适合单手握持，也避免路径曲率过小导致扫掠时出现曲面自交的问题。整个构件的外表面没有任何凸起、凹槽或者标识字符，完全为光滑连续曲面，这种设计一方面降低了成型后的后处理工作量，另一方面也避免了应力集中点的出现，让整个构件的结构强度分布更加均匀，即使受到外力挤压或者跌落，也不会因为局部应力集中出现开裂问题。

　　从安装与尺寸边界来看，整个构件为独立的一体式结构，不需要额外的安装基座或者连接配件，可直接放置在平面上使用，放置时依靠环形曲面的三个接触点形成稳定支撑，不会出现滚动或者倾倒的问题。构件的整体外轮廓尺寸控制在成年人手掌可完全握持的范围内，环形的内孔尺寸经过调整，保证手指可以轻松穿过内孔，既可以作为手持把玩件，也可以穿挂绳作为挂件使用。在结构强度校核上，针对曲面扭转的过渡位置做了有限元受力分析，确认在日常握持、轻微跌落的受力场景下，整个构件的最大应力远低于常用塑料、金属打印材料的屈服强度，不会出现结构变形或者断裂的问题。

　　另外，这类连续曲面结构的设计逻辑，也可以拓展应用到工业零部件的设计中，比如流体管路的过渡接头、环形密封件、无棱角传动构件等，通过连续曲面的过渡减少流体阻力、消除应力集中点，提升零部件的使用寿命。在建模过程中，需要重点关注曲面的G2连续过渡，保证整个曲面的曲率变化平滑，没有曲率突变的位置，这样无论是3D打印还是采用机加工、铸造工艺成型，都能获得更好的表面质量，减少后续抛光打磨的工作量。针对不同的成型工艺，还可以对壁厚做对应调整，比如采用金属3D打印时可以适当减小壁厚，采用FDM塑料打印时可以适当增加壁厚，保证构件的重量与强度达到平衡。
