带完整螺纹结构的六角螺母与螺栓

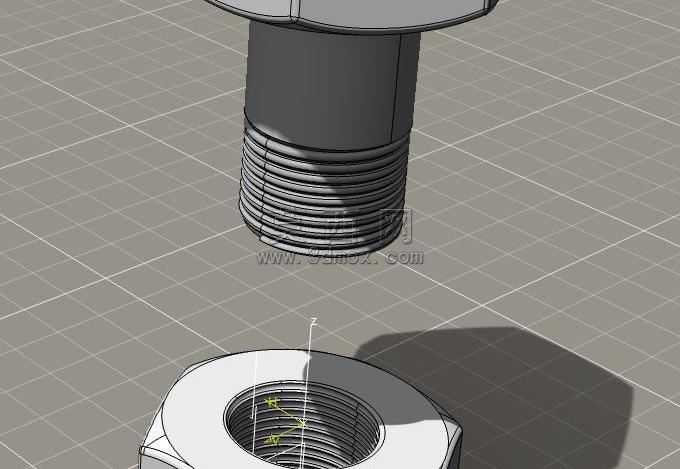

本次建模围绕螺纹连接副的核心结构展开，针对六角螺母与外螺纹螺栓的配合特性进行全参数化三维构建。建模过程中首先确定螺纹的公称直径、螺距、牙型角等核心参数，严格遵循普通螺纹的标准牙型轮廓，通过螺旋扫描的方式生成连续的螺纹牙结构，确保螺栓外螺纹与螺母内螺纹的牙型完全匹配，可实现无干涉的旋合装配效果。螺栓部分采用六角头部搭配光杆段加螺纹段的经典结构，头部的六角倒角、杆部与头部的过渡圆角均按照机械加工的实际工艺要求进行设计，避免出现应力集中的尖锐结构，还原真实紧固件的结构特征。螺母部分采用标准六角外形，内孔的螺纹收尾、端面倒角均做了符合行业规范的处理，螺纹牙的起始与终止位置做了平滑过渡，还原实际生产中螺纹加工的退刀结构特征。材质渲染阶段选用常用的碳钢金属材质，调整金属粗糙度、反光度参数，还原紧固件表面的哑光金属质感，同时对螺纹牙面做细微的纹理处理，模拟机械加工后留下的细微刀纹效果，提升模型的真实感。结构设计上充分考虑螺纹连接的受力特性，螺栓光杆段与螺纹段的过渡位置做了圆弧过渡处理，螺母的端面与螺纹孔的垂直度严格控制，确保装配后两个连接件的贴合面能够完全接触，符合实际使用中的受力要求。建模过程中对螺纹的配合间隙做了精准控制，既保证虚拟装配时能够顺畅旋合，又不会出现过大的间隙导致模型失真，同时对六角头部的对边尺寸、对角尺寸、厚度等参数均按照通用紧固件的标准规格进行设定，确保模型的尺寸参数具备实际参考价值。渲染阶段采用柔和的影棚布光，通过多角度的光源照射凸显螺纹的螺旋结构特征，让螺纹牙的起伏轮廓清晰可见，同时保留金属材质的明暗层次，让整个模型的结构细节能够直观呈现，方便使用者清晰观察螺纹连接副的内部结构与配合关系。
