直齿锥齿轮传动零件三维结构设计

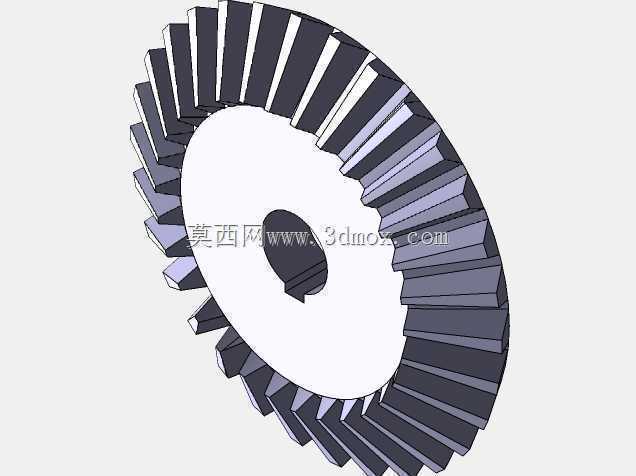

　　在相交轴动力传递的应用场景中，锥齿轮是应用极为广泛的基础传动零件，常见于差速机构、机床主轴转角传动、农业机械动力换向、轻工设备传动箱等需要改变动力传递方向的工位，这类零件的核心作用是在两轴呈一定夹角（多为90度正交）的工况下，完成扭矩与转速的稳定传递，相比交错轴传动的蜗轮蜗杆结构，直齿锥齿轮的传动效率更高，加工与装配调整的门槛更低，适合中低速、中等载荷的常规传动场景。从结构设计逻辑来看，这类锥齿轮的轮齿沿节锥面呈放射状分布，齿形从大端到小端逐渐收窄，建模过程中需要先确定节锥角、齿顶锥角、齿根锥角三个核心锥面参数，再通过齿廓扫掠、阵列的方式完成全部轮齿构建，中心的轴孔是核心安装基准，孔内的键槽结构用于和传动轴实现周向固定，

　　避免传动过程中齿轮与轴出现相对转动，齿轮端面的定位面需要和轴肩贴合，确定齿轮在轴向上的安装位置，保证两配对锥齿轮的节锥顶点能够重合，这是锥齿轮啮合精度的核心前提，一旦安装位置出现偏移，很容易出现轮齿偏载、局部磨损加剧、传动噪音增大的问题。从实际使用的角度出发，这类直齿锥齿轮的安装边界需要预留足够的啮合调整间隙，通常在装配时会通过调整垫片的厚度来控制轮齿的侧隙，侧隙过小会导致轮齿卡滞、运转发热，侧隙过大则会导致传动回程误差增大，反向传动时出现明显的冲击。轮齿的受力方向沿齿面法向传递，设计时需要根据传递扭矩的大小核算齿根弯曲强度与齿面接触强度，避免重载工况下出现轮齿折断或者齿面点蚀的失效形式。和螺旋锥齿轮相比，直齿锥齿轮的轴向载荷更小，

　　对支撑轴承的轴向承载能力要求更低，整体传动结构的成本更可控，但运转时的重合度更小，高速工况下的噪音与振动会更明显，因此多用于转速不超过1500rpm的常规传动工位。建模过程中需要注意齿面的曲率连续性，避免出现尖角、棱边等应力集中结构，所有齿根位置都需要保留符合加工要求的过渡圆角，减少应力集中带来的断齿风险，中心轴孔的尺寸公差、端面的形位公差都需要和实际装配要求匹配，保证加工完成后的零件能够顺利完成装配，不需要额外的修配工作。在设备选型匹配时，需要先确认传动比要求，根据传动比确定配对齿轮的齿数，再结合安装空间的尺寸限制确定齿轮的最大外径、节锥长度等核心尺寸，避免齿轮安装后和传动箱内部其他结构出现干涉，同时要预留出润滑结构的空间，

　　保证轮齿啮合位置能够得到充分的润滑，减少齿面磨损，延长零件的使用寿命。这类锥齿轮的结构没有多余的冗余设计，所有结构都服务于动力传递与安装固定的核心功能，轮齿的均匀分布保证了传动过程中受力的均衡性，每一个轮齿在啮合过程中依次承担载荷，保证传动过程的平稳性，即使单个轮齿出现轻微磨损，其余轮齿也能在短时间内维持传动功能，不会出现瞬间传动失效的问题，这也是这类零件在通用机械传动场景中长盛不衰的核心原因。
