工业储水水塔结构三维设计作品

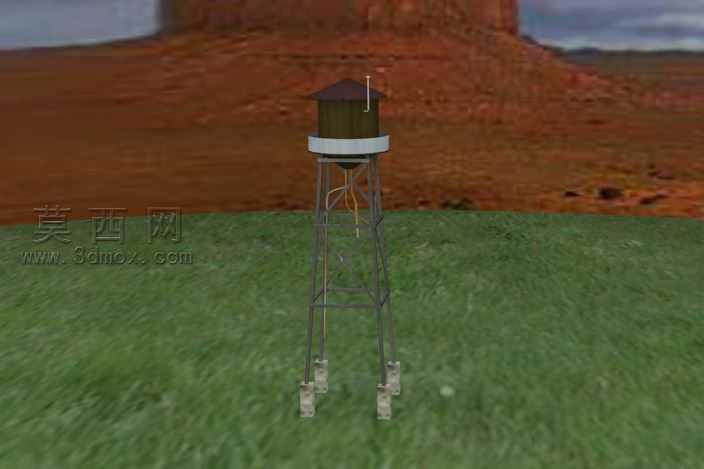

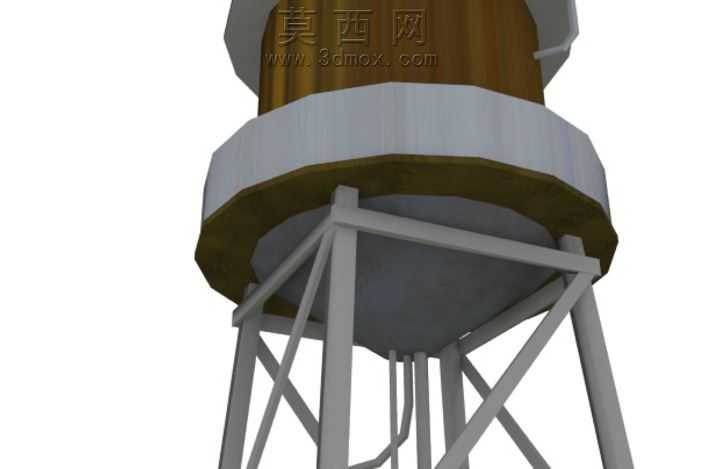

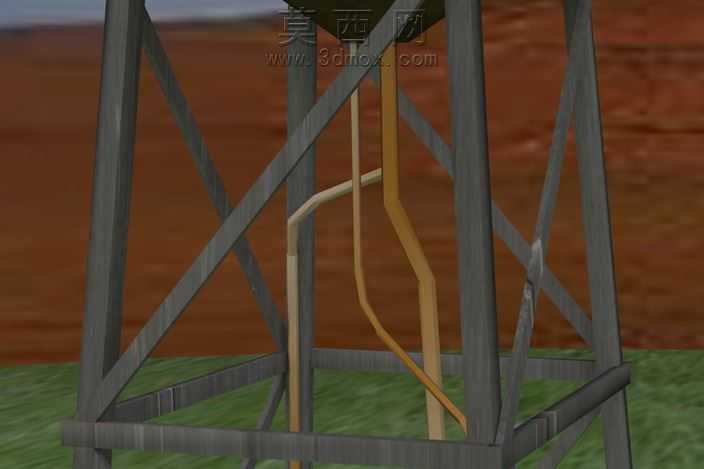

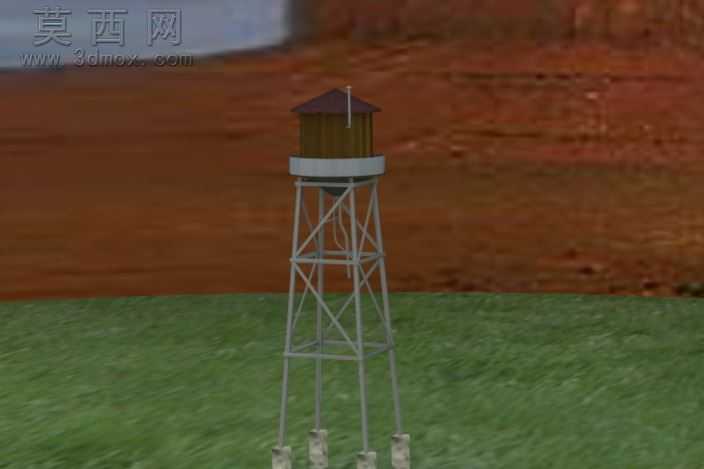

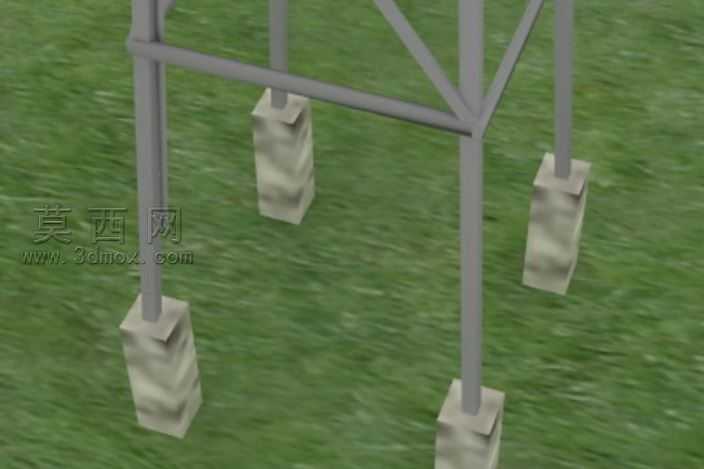

本作品为工业储水水塔的三维建模设计成果，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各部件比例符合实际工业水塔的通用设计规范，兼顾结构合理性与视觉还原度。模型主体分为上部储水罐体与下部支撑钢架两大核心部分，储水罐体采用分层结构设计，顶部设置封闭端盖与附属检修结构，罐体中段做环形加强箍设计，既还原了实际水罐的结构加强逻辑，也通过环形结构的层次区分强化了模型的视觉辨识度，罐体底部做锥形收底设计，匹配实际水塔的出水汇流结构需求，同时预留了输水管道的安装接口位置。下部支撑结构采用桁架式钢架设计，主支撑腿采用等距分布的立式型材结构，相邻支撑腿之间设置交叉斜向支撑杆件，通过三角形稳定结构原理提升整体支撑体系的抗形变能力，支撑腿与罐体底部的连接位置做了加宽承托结构设计，还原实际工程中荷载传递的结构逻辑，支撑腿底部设置落地固定端，匹配实际安装场景的固定需求。材质渲染方面，储水罐体主体采用哑光金属材质模拟钢制储水罐的质感，环形加强箍做了色彩区分处理，支撑钢架采用浅灰色工业金属材质，还原钢结构防腐涂装后的视觉效果，输水管道采用同系列金属材质做细节区分，各部件材质的粗糙度、反光度参数均经过反复调试，既保证工业设施的厚重质感，也避免过度反光导致的结构细节丢失。建模过程中对所有连接节点做了精细化处理，不存在穿插、破面等建模问题，各部件可单独拆分编辑，方便后续根据需求调整结构尺寸、更换材质表现，也可用于场景搭建、工程演示、科普展示等不同场景的使用需求，整体模型布线规整，面数控制合理，在保证结构细节完整的前提下兼顾了运行流畅度，适配不同配置的设备加载使用。
